带挂钩支架拉伸弹簧三维结构设计

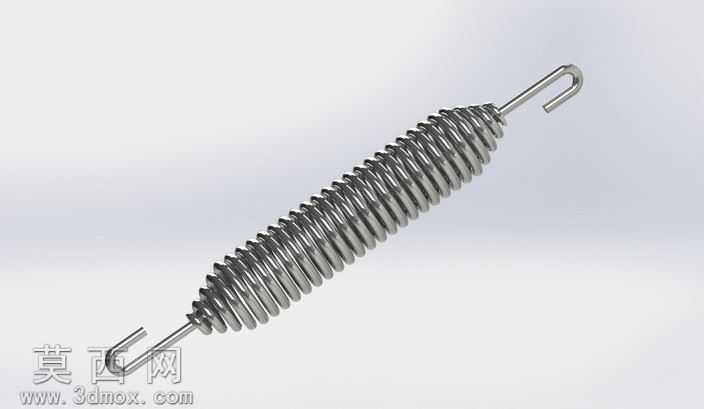

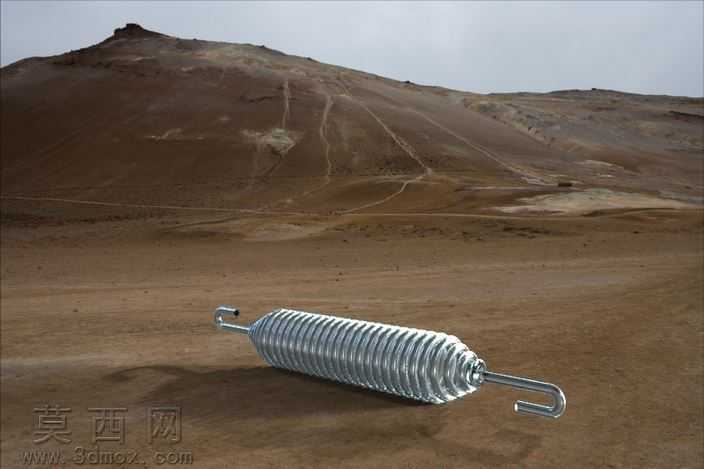

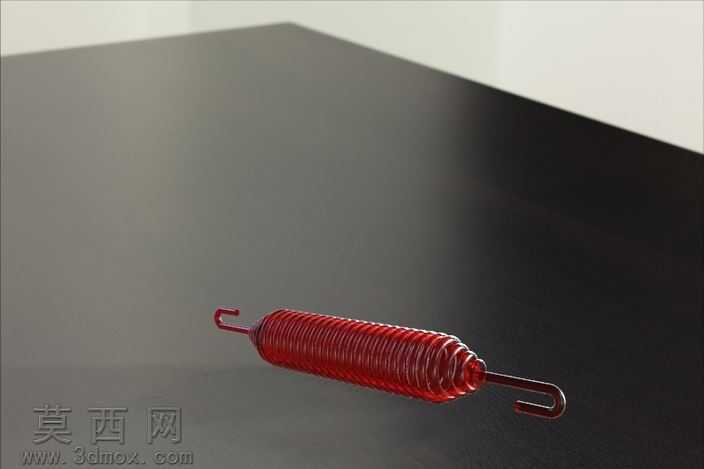

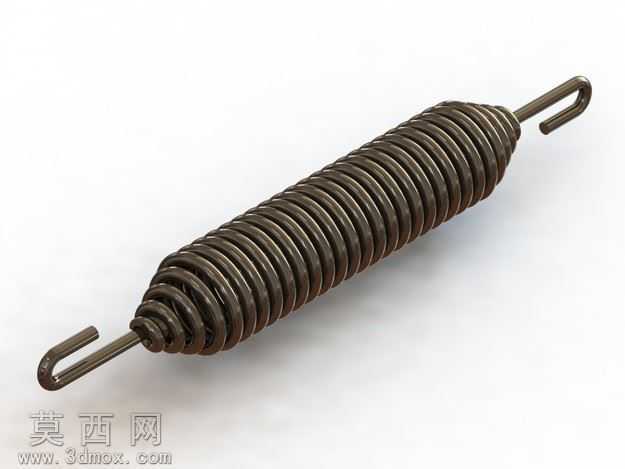

本作品为带挂钩的支架拉伸弹簧三维建模作品，建模过程中首先对弹簧的应用场景进行功能拆解，明确该弹簧作为折波器低配支架的核心弹性承力部件，需要兼顾拉伸复位、安装便捷性与长期使用的结构可靠性。建模阶段采用参数化设计思路，首先确定弹簧的核心参数：有效圈数、簧丝直径、弹簧中径、两端挂钩的弯折角度与伸出长度，通过螺旋线扫描生成弹簧主体簧丝结构，保证簧丝螺旋升角均匀一致，圈与圈之间的间距符合拉伸弹簧的初始预紧设计要求，避免出现圈距不均导致的弹力偏差问题。两端挂钩部分采用实体扫描结合弯折特征构建，精准还原挂钩的圆弧过渡结构，避免直角弯折带来的应力集中问题，挂钩与弹簧主体的衔接处做平滑过渡处理，模拟实际五金弹簧的加工成型工艺，保证衔接位置的结构强度，防止使用过程中出现挂钩断裂的情况。材质渲染阶段采用高反光金属材质，还原弹簧钢经表面处理后的银亮金属质感，调整环境光与反射参数，清晰呈现簧丝表面的金属光泽与螺旋结构的光影层次，让模型的视觉效果贴近真实弹簧的实物质感。结构设计上充分考虑支架弹簧的安装需求，两端挂钩的开口尺寸与弯折角度适配支架的安装挂点，弹簧的自由长度与拉伸行程匹配折波器支架的位移需求，保证弹簧在工作行程内能够提供稳定的弹性拉力，同时预留足够的形变余量避免弹簧出现塑性变形。建模过程中对弹簧的每一圈簧丝都做了等径校验，保证弹簧整体同轴度符合装配要求，避免安装后出现偏载磨损的问题，挂钩的受力位置做了局部加厚的结构优化，提升挂钩的抗拉伸强度，整体模型结构完整，细节还原度高，可直接用于支架装配的干涉校验、力学仿真分析以及产品展示使用，能够帮助设计人员快速完成支架系统的结构匹配与方案验证，缩短产品开发周期。
