3D打印家用榨汁机成型模具结构

这套模具结构针对小型家用手动榨汁器具的小批量定制生产场景设计，适配桌面级FDM3D打印设备的成型工艺特性，无需复杂的脱模斜度二次修正，打印完成后仅需简单去除支撑即可直接投入压合使用。从实际使用场景来看，这类模具主要面向家庭自制鲜榨果汁、小型手作工坊的小批量试制需求，不需要配套大型注塑设备，普通桌面3D打印机即可完成模具本身的制作，大幅降低了小众厨房器具的开模试制成本。

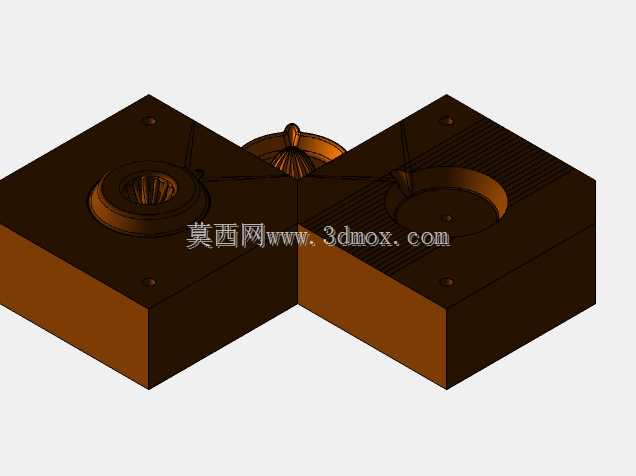

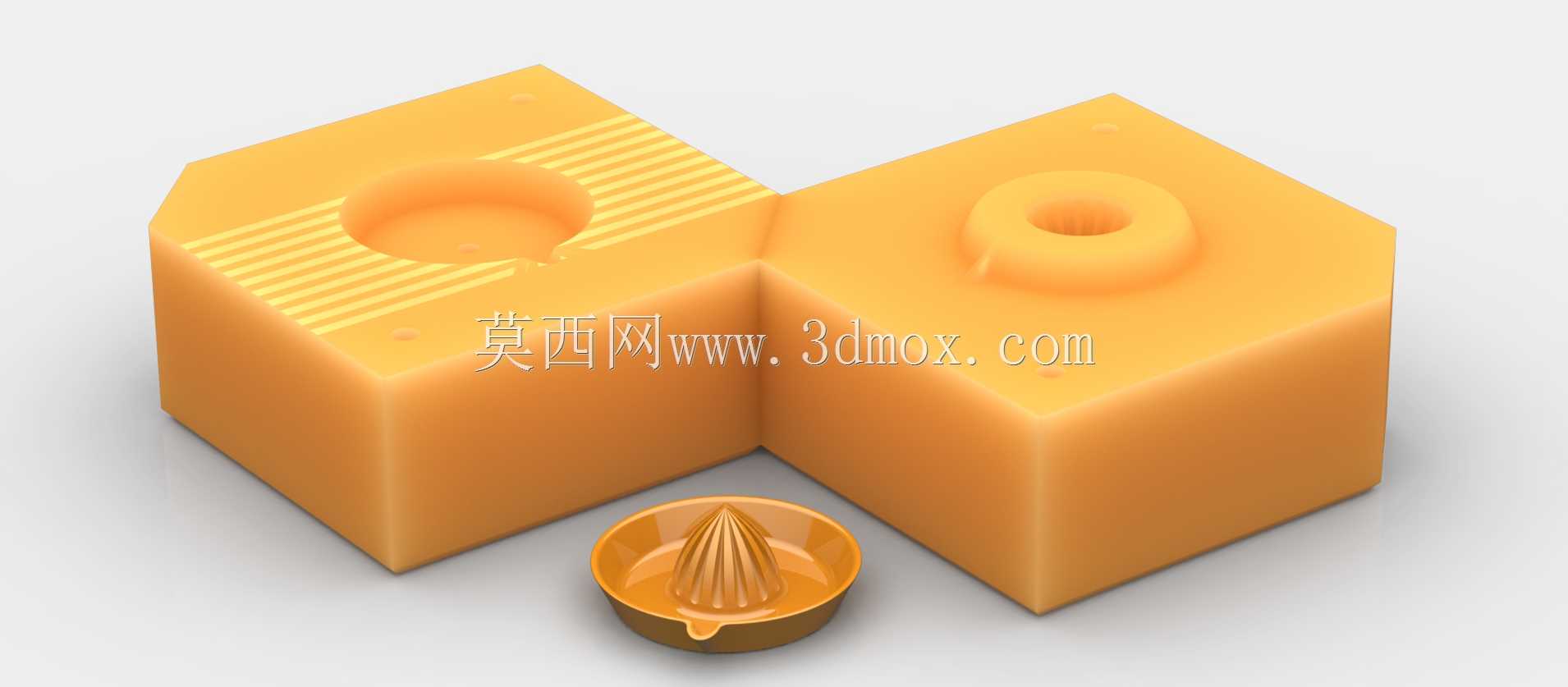

模具整体采用分体式拼合结构，两个模腔块采用正六边形棱柱外形，拼合面做了0.1mm的错位止口设计，合模时能够自动对齐定位，不需要额外加装定位销结构，简化了打印后的装配流程。其中一侧模腔预留了半球形盛接容腔，表面设计了平行导流槽，榨汁过程中果汁能够顺着槽体汇集到导流口，直接流入下方的接汁部件，避免汁液在模腔内残留堆积。另一侧模腔对应设置了带中心通孔的凸台结构，压合时能够对准水果的中心位置，保证施力均匀，不会出现水果偏移导致的榨汁不彻底问题。

配套的榨汁头部件采用锥形凸棱结构，棱边做了R0.3mm的圆角处理，既能够有效破坏柑橘类水果的果肉囊胞，充分挤出果汁，又不会因为棱边过于尖锐刮伤果皮带出白囊的苦涩味，符合食品接触部件的安全设计要求。接汁碗的边缘设置了专门的导流嘴，倾倒果汁时不会出现沿外壁流挂的问题，碗体深度设计为35mm，单次能够容纳约120ml的鲜榨果汁，满足单人单次饮用的容量需求。

从安装边界来看，整套模具拼合后的整体外形尺寸控制在120mm*80mm*70mm范围内，完全适配主流桌面级3D打印机200mm以上的成型平台尺寸，打印时不需要拆分部件，一次打印即可完成单个模腔块的成型。模具的壁厚统一设置为4mm，既能够承受手动压合榨汁时的约150N的垂直压力，不会出现模腔变形开裂的问题，又不会因为壁厚过大导致打印时间过长、耗材浪费。模腔的所有内表面都做了抛光取向的打印路径设置，打印完成后表面粗糙度能够达到Ra6.3以下，果汁残留后容易冲洗清洁，不会在缝隙中滋生霉菌，符合厨房用品的卫生使用要求。

在设计思路上，这套结构完全摒弃了传统注塑模具复杂的顶出、冷却系统，针对3D打印快速成型的特性做了专门优化，没有多余的结构特征，所有受力部位都做了加厚处理，非受力区域做了适度的镂空减重，整体耗材用量控制在60g左右，单套模具的打印时间仅需3小时左右，用户可以根据自身需求快速打印替换不同尺寸的模腔，适配不同大小的柑橘类水果加工需求。
