木质弹簧夹结构设计展示

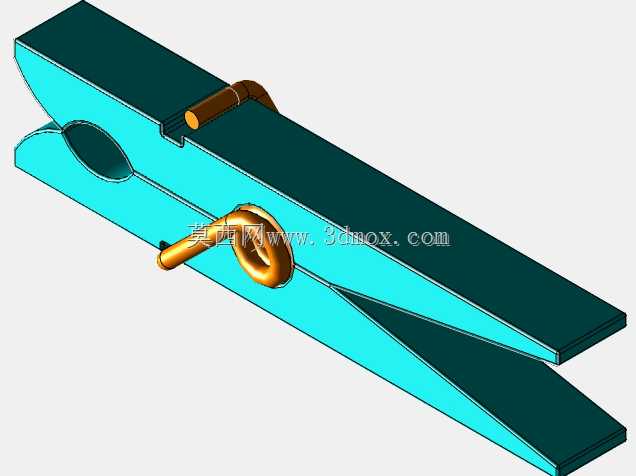

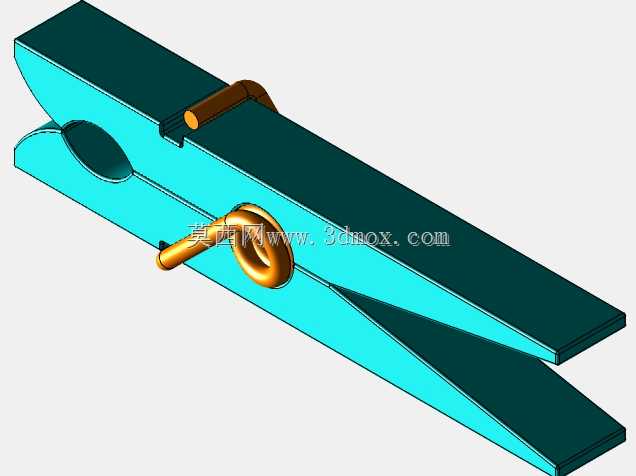

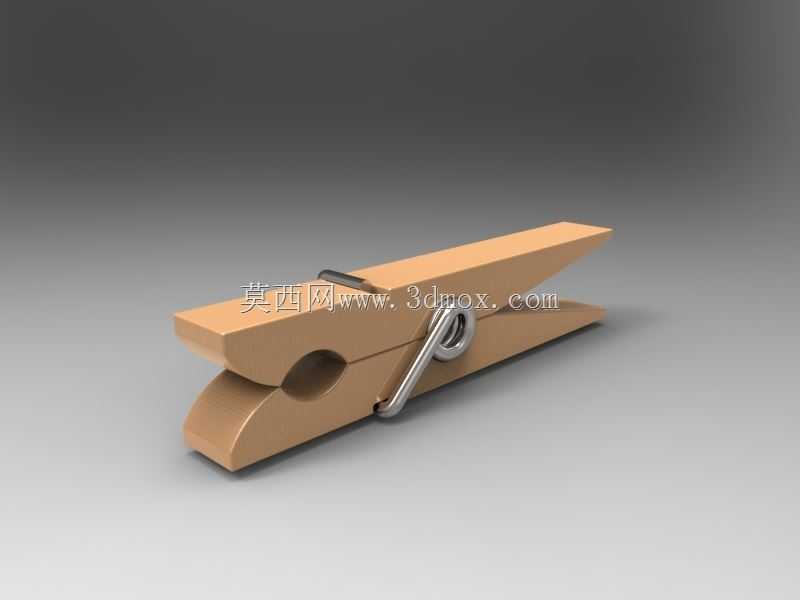

日常生产生活场景中，这类弹簧夹的应用覆盖范围极广，除了家庭晾晒衣物、固定零散织物的常规用途，在轻工生产车间里，它也常被用来临时固定轻薄工件、纸质工艺样板、喷涂工序中的遮蔽膜，部分实验室场景下也会用它来固定试验用薄膜、试纸类耗材，属于小体量但高频使用的夹持类五金配件。从结构设计逻辑来看，这款夹体采用分体式木质夹臂结构，两个夹臂通过中部的铰接点位形成杠杆支点，配合扭转弹簧提供复位夹紧力，捏压夹臂尾端时，前端夹口会同步张开，撤去外力后弹簧的扭力会驱动夹臂复位，依靠夹口接触面的摩擦力实现对被夹持物件的固定。设计过程中需要重点考量几个核心参数边界：首先是夹臂的开合角度，常规使用场景下，夹口最大张开量需要控制在8-12mm区间，既能满足夹持多层织物、薄木板等常见物件的厚度需求，又不会因为张开角度过大导致弹簧超出弹性形变极限，出现扭力衰减、夹臂断裂的问题。其次是夹口的接触面设计，这款夹的夹口做了平面贴合处理，没有额外增设防滑齿，一方面避免在柔软织物表面留下压痕，另一方面平面接触的压强分布更均匀，夹持轻薄物件时不会出现局部应力集中导致的物件破损。夹臂的外形做了圆弧过渡处理，没有尖锐棱角，既提升了手持捏压时的触感，也避免使用过程中剐蹭被夹持物件或者划伤操作人员。扭转弹簧的选型匹配是整个结构的核心，弹簧的钢丝直径、圈数、两个支脚的张开角度需要和木质夹臂的硬度、铰接孔的位置精准匹配：弹簧扭力过小会导致夹持力不足，夹持稍重的物件就会松脱；扭力过大则会导致捏压尾端时需要施加的力过大，长时间使用容易造成手部疲劳，同时也会增大夹臂铰接点位的载荷，缩短夹体的整体使用寿命。铰接点位的设计采用了弹簧自身的线圈作为铰接轴，没有额外增设金属销轴，既简化了装配工序，减少了零部件数量，也降低了生产制造成本，这种结构在小体量日用夹持配件中应用十分广泛。夹臂的木质材料选择上，通常会选用密度均匀、韧性较好的硬杂木，经过打磨、防潮处理后，既能保证夹臂的结构强度，在反复开合过程中不会出现开裂变形，也能控制整体重量，使用起来更加轻便。从安装和使用边界来看，这类夹子不需要额外的固定安装结构，属于手持便携类夹持工具，整体长度通常控制在70-90mm区间，宽度在10-15mm，单夹重量控制在10g以内，方便批量收纳和携带，适配绝大多数需要临时夹持固定的轻薄类物件场景。
