家用镀铬球柄直角进水截止阀结构设计

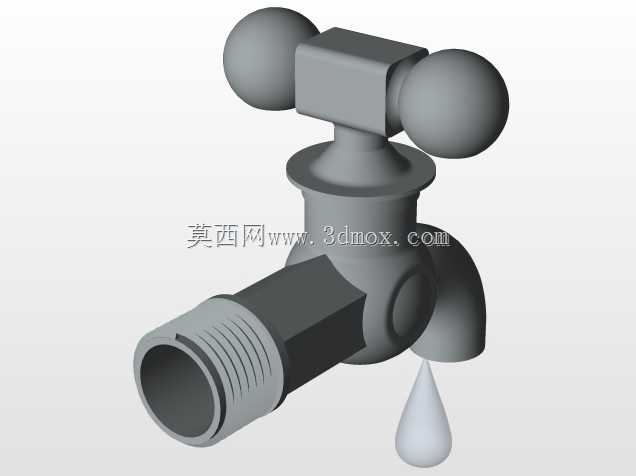

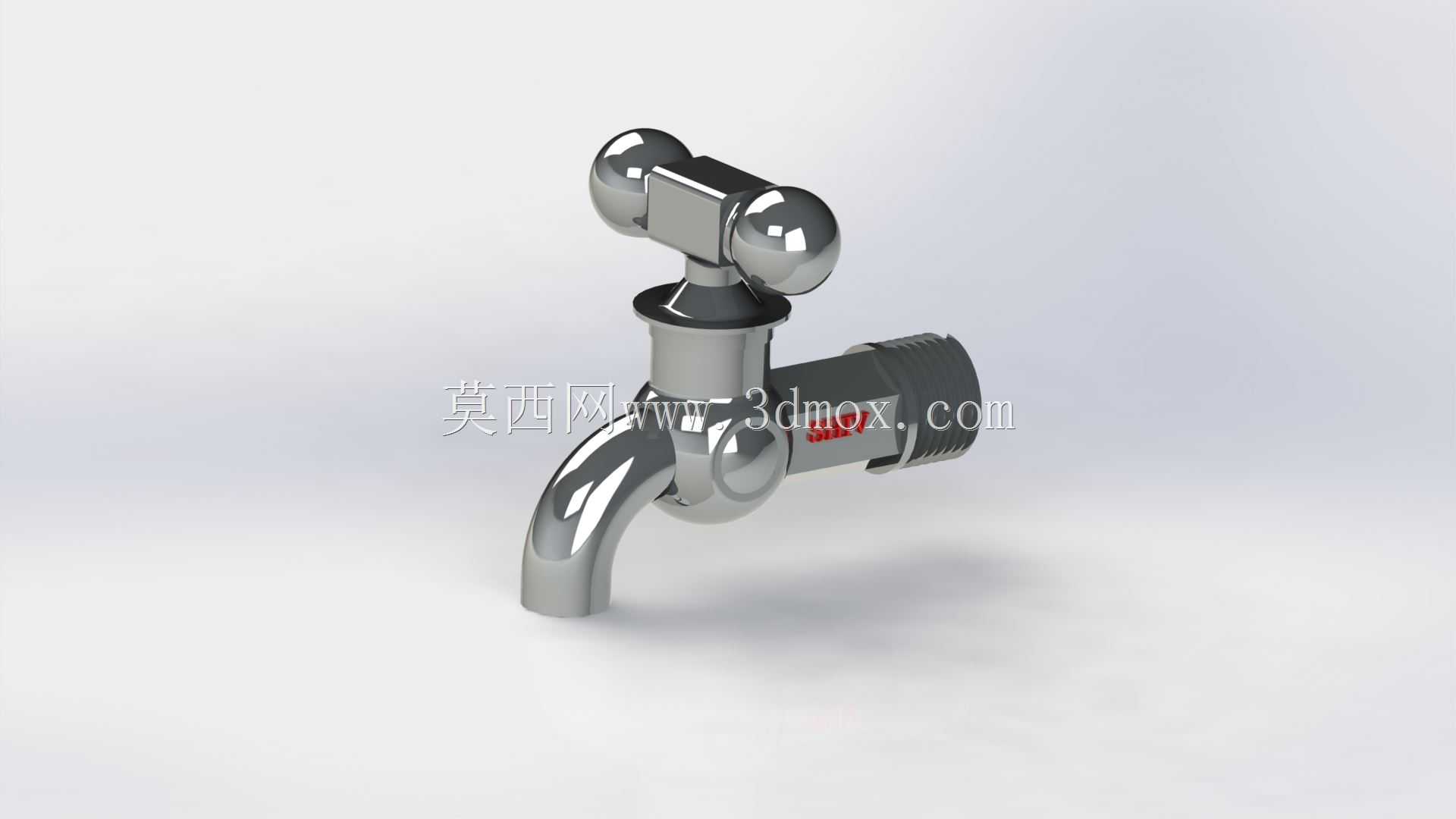

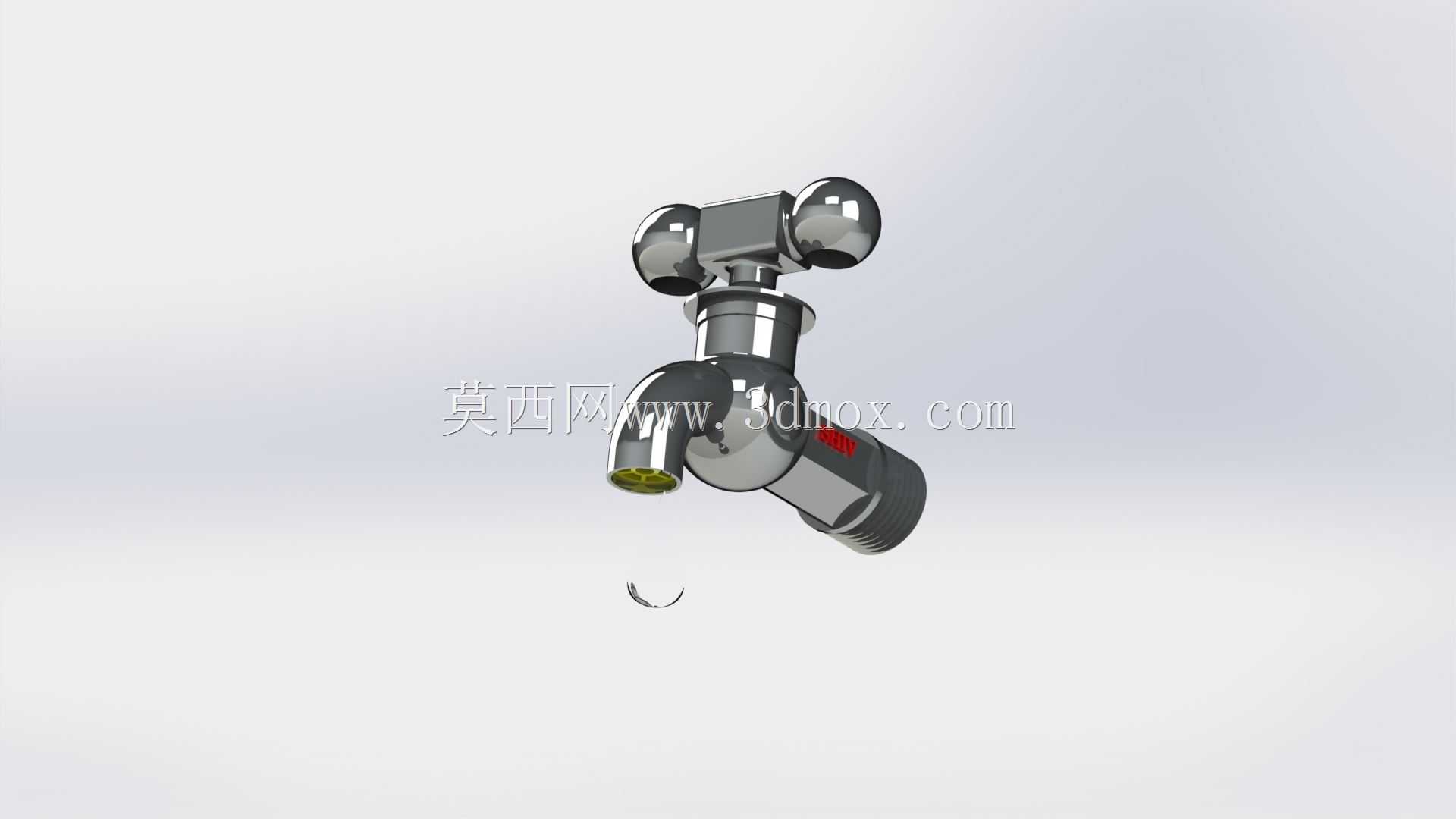

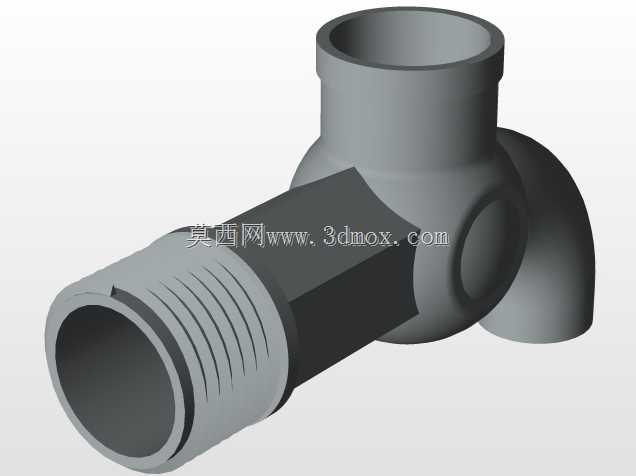

日常民用供水支路里，这类直角式截止阀的应用场景非常普遍，不管是入户水表后段的支路管控、厨卫空间进水点位的通断控制，还是小型消防取水点位的临时截流，都能看到同结构产品的身影。和常见的手轮式截止阀不同，这款产品采用双球头手柄设计，操作时不需要整圈旋转手轮，只需要90度扳动就能完成全开全关动作，戴着手套或者手上沾水打滑的工况下，也能快速施力完成操作，不会出现普通旋钮手柄拧不动、滑牙的问题。阀体采用直角弯流结构，进水端为外螺纹直插式接口，适配常规家用4分供水硬管或者软管接头，出水端为下弯式出水嘴，水流转向过程中做了圆弧过渡处理，不会出现直角流道的紊流噪音，也能减少长期水流冲刷造成的阀体内部气蚀损伤。从结构设计逻辑来看，这款阀的密封组件设置在手柄下方的阀杆位置，采用轴向压紧式密封结构，阀杆升降行程控制在3毫米以内，相比大行程截止阀，密封件的磨损量更小，长期频繁开关也不容易出现阀位渗漏问题。阀体外部做了全镀铬抛光处理，一方面是适配厨卫空间的装修风格，亮面质感和常见的镀铬龙头、五金挂件视觉统一，另一方面镀铬层的硬度较高，日常清洁擦拭不容易留下划痕，潮湿环境下也不会出现铜基体氧化长锈斑的问题。安装边界上，这款阀的整体横向长度不超过70毫米，垂直高度从进水端中心到手柄最高点不超过80毫米，安装时不需要预留太大的操作空间，哪怕是管道井、橱柜内侧这种狭窄安装位，也能顺利完成扳手紧固和后期开关操作。阀座密封采用软质密封材质，关闭状态下的密封压力可以满足1.6兆帕的常规供水压力要求，不会出现关不严滴水的问题，同时软密封的启闭力矩更小，老人小孩也能轻松扳动手柄完成开关动作。和常见的快开龙头不同，这款阀的流道通径做了全通径设计，全开状态下的水流阻力和同管径直管基本一致，不会出现阀件缩径造成的水流量衰减问题，不管是接临时取水软管，还是作为支路供水的长期控制阀门，都能满足供水流量要求。阀杆位置做了双重密封结构，除了底部的密封填料，还在手柄和阀体衔接位置设置了防尘密封圈，避免长期使用过程中灰尘、水垢进入阀杆摩擦副，造成手柄卡涩、开关阻力变大的问题。
