带过滤功能的三通式雨水调控阀门结构

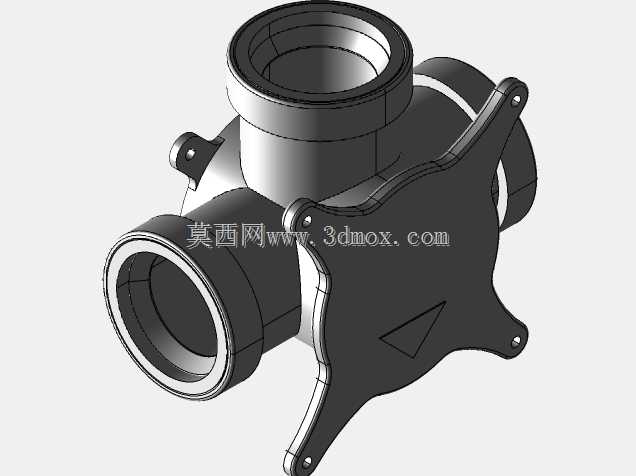

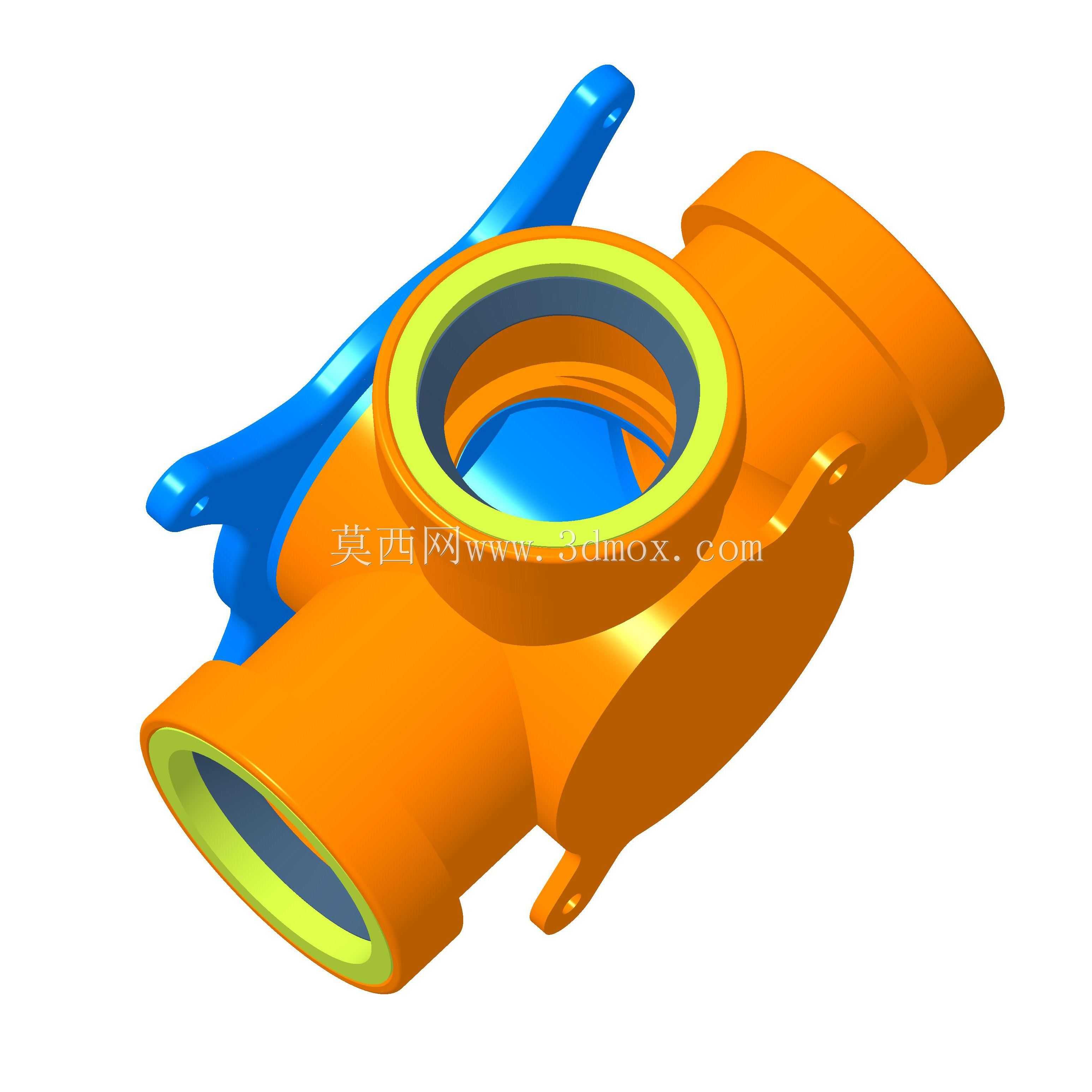

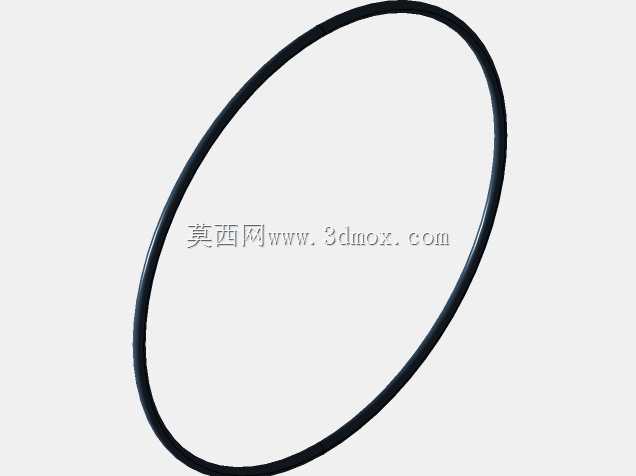

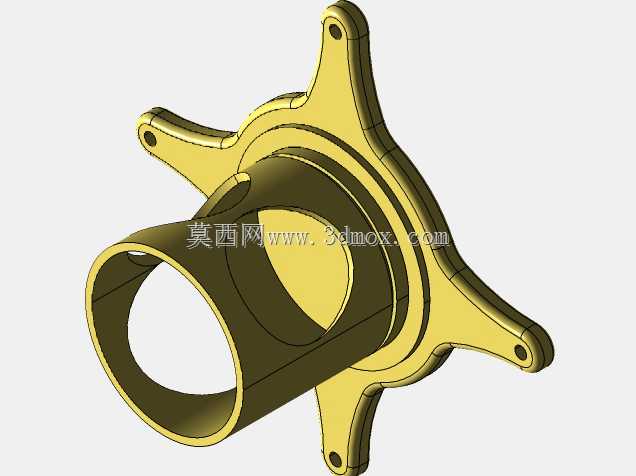

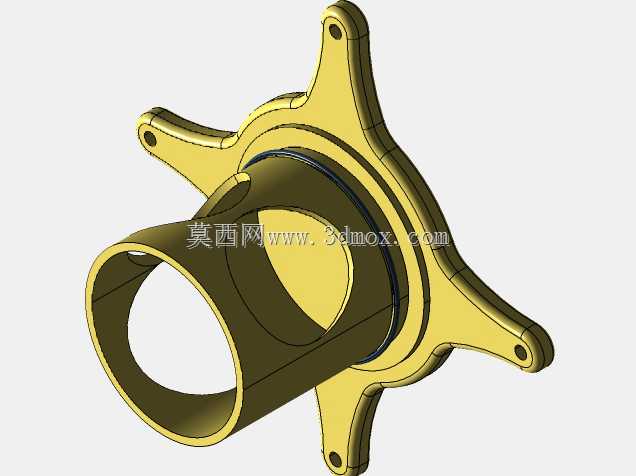

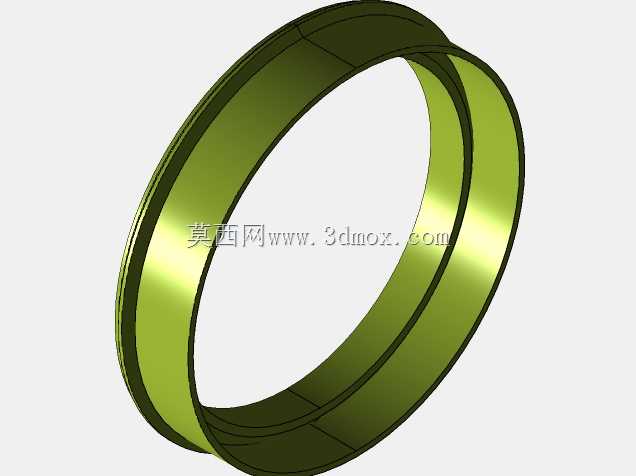

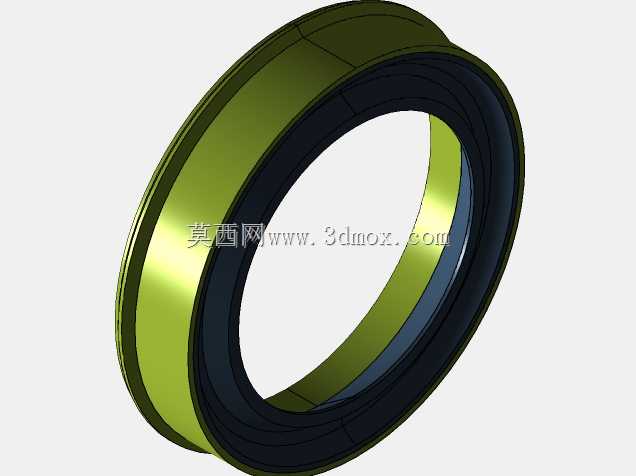

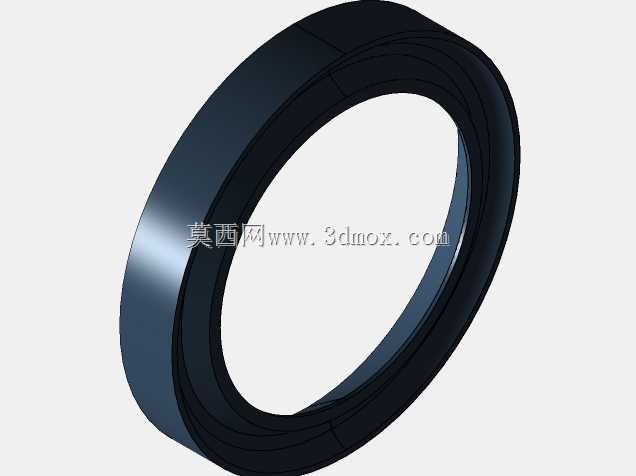

在市政雨水管网、建筑屋面雨水排放、场地径流收集系统的管路节点中，这类带集成过滤腔的三通阀门是很常见的功能部件，它不需要在管路上额外串联独立过滤装置，就能在完成管路通断、流向切换的同时，拦截雨水中裹挟的落叶、泥沙、碎屑等大体积杂质，避免下游管路、储水模块或者雨水处理单元发生堵塞。从结构设计来看，主体采用三通式流道布局，三个接口分别对应不同的管路连接方向，其中垂直向上的接口集成了环形过滤承托结构，过滤组件可以直接从这个端口拆装维护，不需要拆解整个阀门与管路的连接，日常运维的时候只需要打开上端的压盖就能取出滤网清理，大幅降低了管网运维的工作量。侧面的蓝色操作手柄直接和内部的启闭件联动，手柄的操作力矩经过匹配设计，在管网带压工况下也能单人手动完成启闭操作，手柄的延伸角度做了限位设计，转动到全开或者全关位置时会被壳体上的凸台挡住，避免操作过位导致密封面错位。壳体的壁厚是按照公称压力1.0MPa的工况做的等强度设计，流道转弯处做了圆弧过渡，减少雨水夹带杂质流过时的局部阻力，也避免杂质在转角处沉积卡滞。接口端的密封槽采用阶梯式结构，安装时配合对应的密封圈，和UPVC、铸铁或者钢制管路连接时都能保证足够的密封性能，不会出现渗漏。三个接口的同轴度、端面垂直度在建模时都严格控制了形位公差，安装时不需要额外调整管路角度就能直接对接，相邻安装的管路支架只要距离阀门端面不超过300mm，就能避免管路应力传递到阀体上导致壳体开裂。阀体上的两个小型凸耳是安装固定用的结构，在架空管路或者检查井内安装时，可以通过螺栓穿过凸耳把阀门固定在预埋支架上，避免阀门自重加上管路内水的重量长期拉扯接口导致密封失效。内部的密封副采用软硬结合的密封形式，金属密封面保证长期使用的耐磨性能，软质密封层保证关闭状态下的零渗漏，即使雨水中夹带少量细沙，关闭时也不会因为沙粒卡滞导致密封失效。过滤腔的滤网采用倾斜安装角度，被拦截的杂质会顺着滤网斜面沉积到腔体底部的沉渣区，不会直接覆盖在整个滤网上导致过水面积快速下降，延长了单次清理的维护周期。
