家用瓶装液化石油气调压装置结构设计

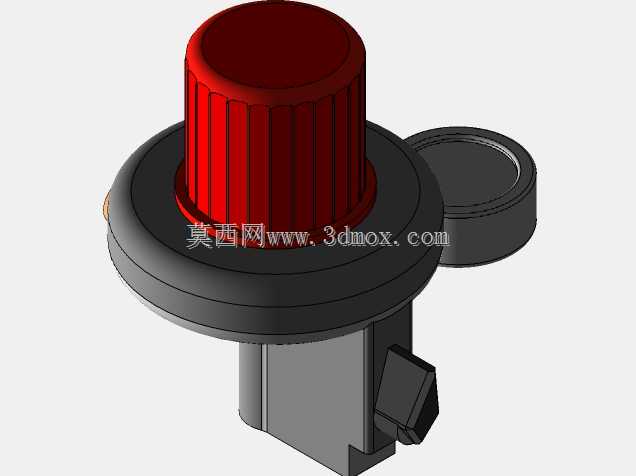

在民用燃气输配的末端环节，瓶装液化石油气的出口压力远高于燃具额定工作压力，必须通过专用调压装置完成降压稳压，才能保证灶具、热水器等燃气设备稳定燃烧，避免压力波动引发的脱火、回火、黄焰等问题，这款调压装置正是针对家用瓶装气场景开发的核心配套部件。从结构设计逻辑来看，装置上部的红色防滑旋钮是压力调节端，周向布置的竖向防滑筋完全适配徒手操作的施力角度，无需额外工具即可完成出厂预设压力的微调，旋钮下方的黑色密封压盖采用径向密封结构，既可以隔绝外界灰尘、水汽进入调压腔，也能避免内部燃气从调节机构处泄漏。装置主体的黑色圆形壳体为调压核心腔，内部集成了膜片、弹簧、阀口启闭组件，当钢瓶输出压力出现波动时，膜片会随腔体内外压差变化产生位移，联动阀口调整通气截面积，动态平衡输出端压力，将高压液化气稳定控制在燃具适配的低压区间。壳体侧面预留的圆形接口为出气端，可直接匹配家用燃气软管的标准插接尺寸，接口处的凸缘结构能强化软管连接后的防脱能力，避免受外力拉扯时出现漏气风险。装置下部的插接结构为进气端，尺寸完全适配民用液化石油气钢瓶的角阀出口，安装时无需额外转接件，对准角阀后旋紧锁紧结构即可完成密封固定，安装边界充分考虑了家用场景的操作空间，整体径向尺寸不会与钢瓶护罩产生干涉，安装后整体重心与钢瓶角阀轴线重合，不会因长期承重出现连接松动。在实际应用中，这类调压装置直接关系到燃气使用安全，设计时充分考虑了长期使用的可靠性，壳体选用的材质具备足够的抗冲击性与耐燃气腐蚀性能，调压弹簧的刚度经过反复匹配，既能覆盖钢瓶从满气到余气阶段的入口压力变化范围，也能在下游出现意外超压时快速切断阀口，避免高压燃气直接冲入燃具引发安全事故。从建模细节来看，各部件的配合间隙完全参照实际装配公差设置，旋钮与压盖的配合段、壳体上下盖的扣合结构、进出气接口的密封面都做了精准还原，可直接用于民用燃气配件的结构教学、产品改型设计参考，也能作为燃气系统安装演示的配套模型使用，帮助从业者直观理解调压装置的工作逻辑与安装要点。
