通风管道变径转接短接结构

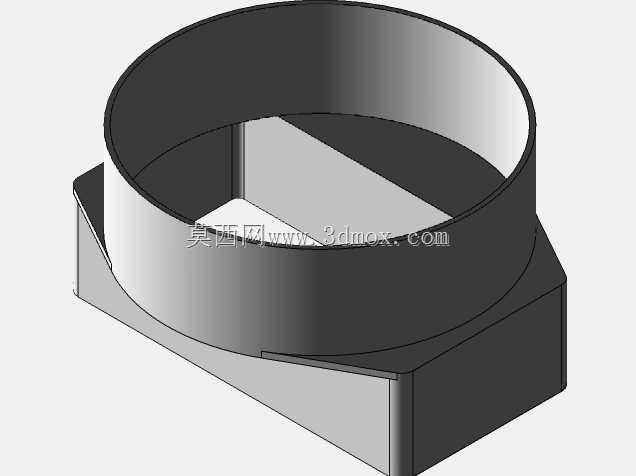

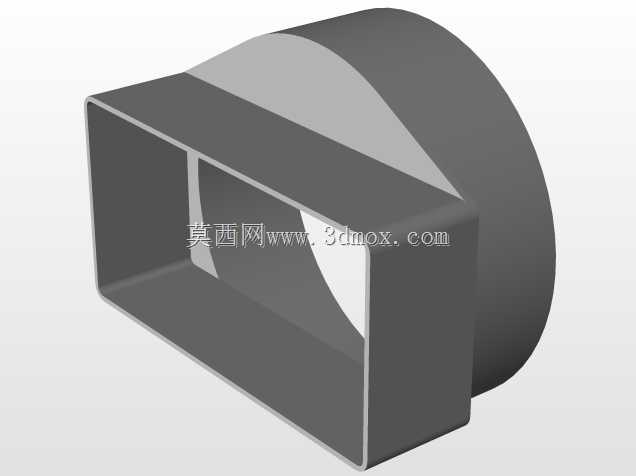

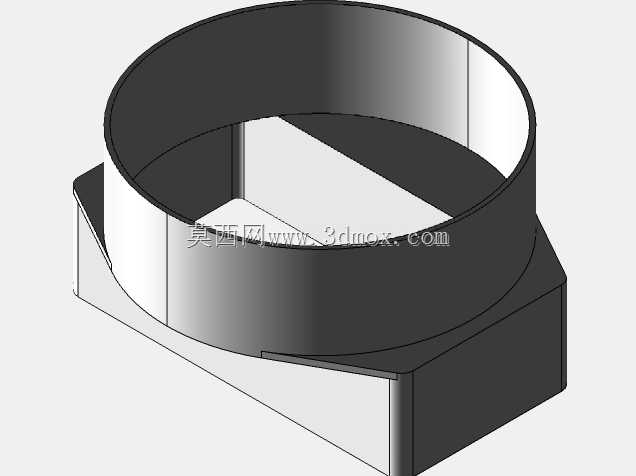

在民用建筑通风、工业除尘排风、新风系统布设等场景中，不同截面尺寸的风道对接一直是现场安装的常见痛点，这款变径短接正是为解决55×110矩形风道与d100圆形风道的对接需求设计的专用转接构件。不同于现场手工敲制的转接件，该结构采用一体成型的流线型过渡设计，内壁无突兀折角，能最大程度降低风阻，减少气流在变径位置产生的涡流噪音与风压损失，适配常规低压通风系统的风压工况，可直接嵌入对应规格的风道端部完成连接，无需额外制作过渡段。从设计逻辑来看，短接的两端接口严格匹配对应风道的标准安装尺寸，矩形端适配55mm×110mm的矩形风管插接公差，圆形端适配直径100mm的圆形风管安装边界，过渡段采用渐变曲率设计，既保证了接口位置的结构强度，避免安装受力后出现形变漏风，也控制了整体轴向长度，不会在狭窄的吊顶、设备夹层等安装空间内占用过多冗余位置。实际安装过程中，该短接可配合常见的风管抱箍、密封胶条完成固定密封，两端接口的插接深度预留了常规安装余量，能抵消部分风道安装的轴向累计误差，降低现场施工的对位难度。不同于通用型变径接头，这款短接针对特定的两个风道规格做了尺寸适配，无需现场裁切调整，能直接用于新风系统支管与圆形出风口的对接、小型除尘设备矩形排风口与圆形排风管道的连接、家装通风系统不同截面风道的拼接等场景，结构壁厚均匀，能承受常规通风系统的负压工况，长期使用不会出现形变凹陷影响通风效率。过渡曲面的曲率经过反复调整，在保证结构紧凑的前提下，让气流从矩形截面平滑过渡到圆形截面，避免局部流速突变产生的风噪，尤其适配对噪音控制有要求的家装新风、办公区域通风等场景。接口边缘做了卷边强化处理，既提升了接口处的结构刚度，也能避免安装过程中锐边划伤施工人员，同时能更好地压紧密封胶条，降低接口漏风率。
