台式桌面摇头送风风扇结构设计方案

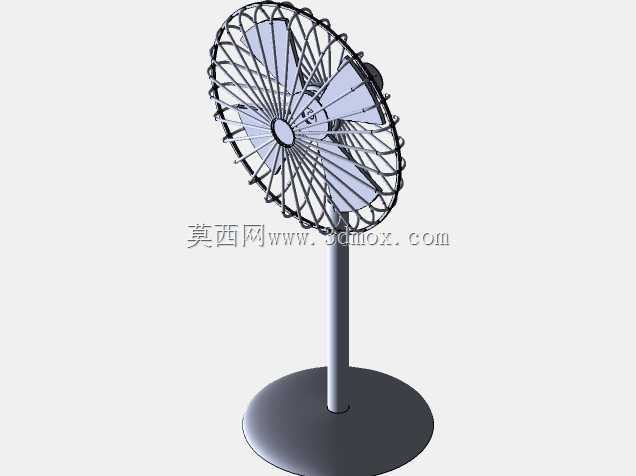

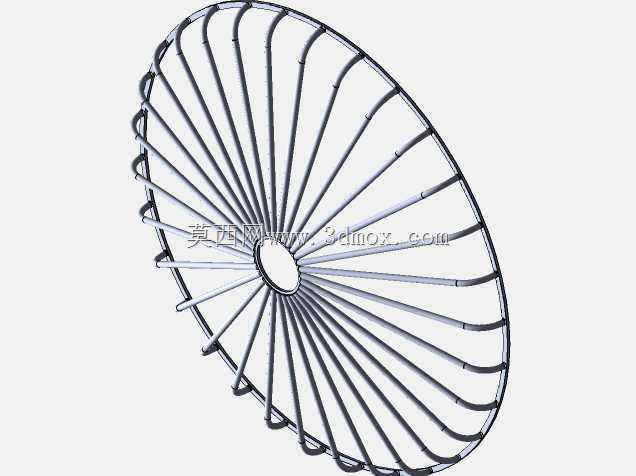

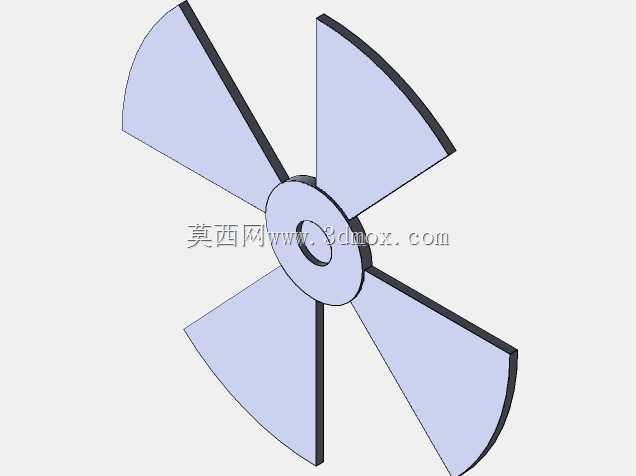

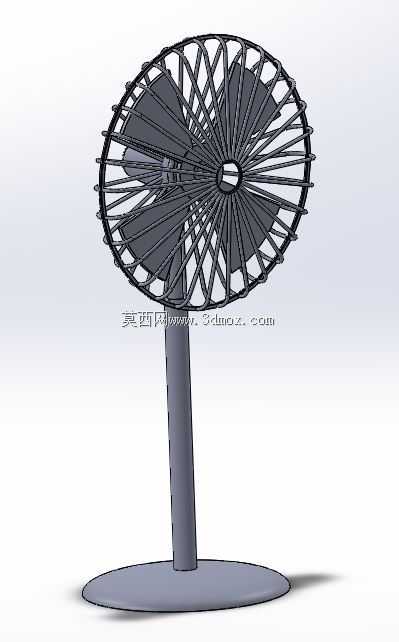

日常办公与居家场景中，桌面送风设备是改善局部微环境、提升体感舒适度的常用电器，本次完成的风扇结构建模，完全围绕实际使用中的安装边界、功能需求展开设计。从安装边界来看，整机采用圆形配重底座设计，底座直径控制在200mm区间，立柱垂直高度设定为380mm，扇头整体直径300mm，放置于常规办公桌、书桌边缘时，底座不会超出桌面纵深范围，不会挤占键盘、文件等办公用品的摆放空间，整机重心完全落在底座投影范围内，正常触碰下不会出现倾翻风险，适配绝大多数常规高度的桌面使用场景。设计过程中优先考虑送风覆盖范围的合理性，扇头与立柱的连接位置预留了俯仰角度调节的铰接结构，可实现上下15度到30度的俯仰角度调整，同时铰接位置预留了摇头机构的安装空间，可实现水平方向120度范围内的往复送风，能够覆盖2-3人并排就坐的桌面区域，无需额外调整整机摆放位置即可满足多人同时使用的送风需求。扇叶部分采用五叶后倾式结构设计，建模过程中对每片扇叶的曲面弧度做了连续过渡处理，避免曲面突变导致送风时产生紊流噪音，扇叶与中心轮毂的连接位置做了加厚过渡处理，匹配常规小功率电机的输出轴安装尺寸，可直接适配市面常见的桌面风扇驱动电机，无需额外定制转接结构。前后网罩采用辐射式筋条结构，筋条间距控制在12mm以内，既能够保证气流顺畅通过，又可以避免手指误触高速转动的扇叶，满足电器安全防护的基本要求，网罩与扇头外壳采用卡扣式连接结构，无需额外紧固件即可完成装配，后期拆卸清理扇叶积灰时操作便捷。立柱采用中空圆管结构，内部预留了走线空间，可将电机电源线、摇头机构控制线从立柱内部引至底座位置的控制模块，避免线路外露影响外观、降低线路被剐蹭破损的风险。底座内部预留了配重块安装腔与控制电路板的安装位，可根据实际配重需求填充配重块调整整机重量，控制按键可布置在底座正面或者立柱侧面位置，适配不同的外观设计方案。建模过程中所有配合位置都预留了合理的装配公差，转动配合位置预留了0.2mm的间隙，卡扣配合位置预留了0.1mm的装配余量，所有结构件都可采用常规注塑工艺加工，无需特殊的成型工艺，能够有效控制量产阶段的加工成本。
