羽毛球拍握柄与拍框连接段结构设计

日常开展羽毛球拍结构建模时，最先要锚定的是握柄与拍杆衔接段的人机工程边界，这部分直接决定使用者握持发力的传导效率，很多入门级球拍出现震手、发力脱节的问题，大多是这个衔接段的刚性匹配、尺寸梯度没做合理规划。从实际使用场景来看，业余爱好者日常训练用拍与专业竞技拍在这个区段的设计逻辑差异明显：日常训练场景下，握柄包覆层需要兼顾防滑性与耐汗腐蚀，握柄直径通常适配多数人手型的握持围度，拍杆向握柄过渡的锥段长度要控制在合理区间，避免挥拍时手腕活动受限；而竞技类球拍的这个区段会做更激进的刚性梯度设计，在保证结构强度的前提下尽可能削减冗余重量，让整拍的平衡点更靠前，提升杀球时的挥重传导效率。

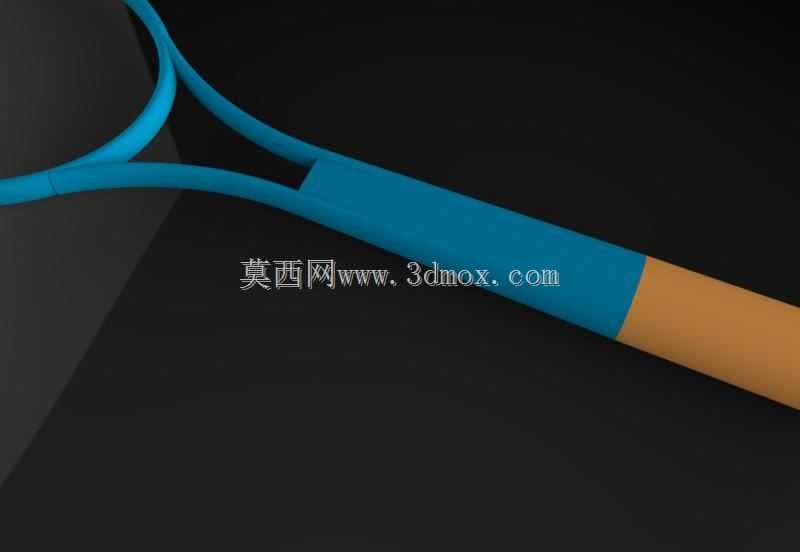

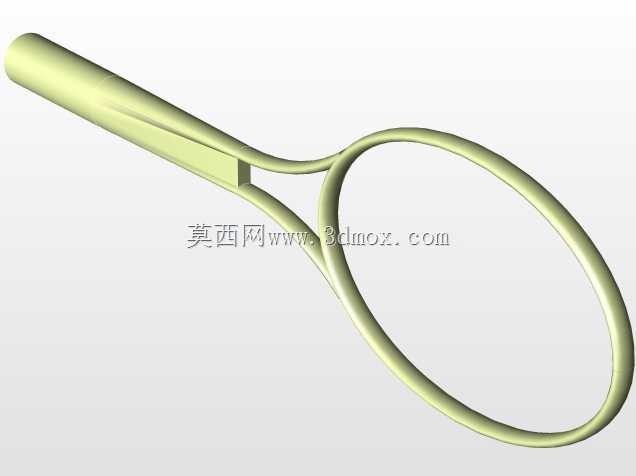

设计过程中要先明确拍框分叉处到握柄末端的整体尺寸边界，拍框与拍杆衔接的三叉结构是应力集中的高发区域，建模时要在分叉内侧做连续的圆角过渡，不能出现直角棱边，不然实际击球过程中反复的交变载荷很容易在这个位置产生疲劳裂纹，很多业余使用中出现的拍框断裂故障，溯源都是这个过渡区的应力释放没做充分。握柄部分的分层结构也要在建模时体现清楚，最内层是与拍杆过盈配合的木质或复合材质芯材，中间层是缓冲减震的发泡填充层，最外层是防滑包覆层，各层之间的配合公差要控制在合理范围，既不能因为配合过松导致握持时出现层间滑动，也不能因为过盈量太大导致装配时芯材被压裂。

从安装适配的角度来说，这个衔接段的尺寸要和通用的拍柄吸汗带、拍杆配重块适配，握柄末端的底盖要做轻微的凸起限位，防止使用者在大力挥拍时球拍脱手飞出，拍杆伸入握柄芯材的深度要达到握柄总长度的三分之二以上，保证连接的可靠性，避免大力击球时拍杆从握柄中脱出。另外，拍框分叉处的线孔排布也要和这个衔接段的结构做匹配，不能让穿线后的线床应力直接作用在衔接段的薄壁位置，要通过局部的壁厚加强把线床拉力分散到整个拍框的环形结构上，降低局部应力峰值。建模时还要考虑不同材质的成型工艺特性，如果是碳纤维材质的球拍，这个衔接段的铺层方向要顺着载荷传导方向排布，尽可能发挥碳纤维材料的轴向强度优势，减少不必要的材料堆叠，在控制整拍重量的同时满足强度要求。
