工业设备用弧面防护塑料外罩结构

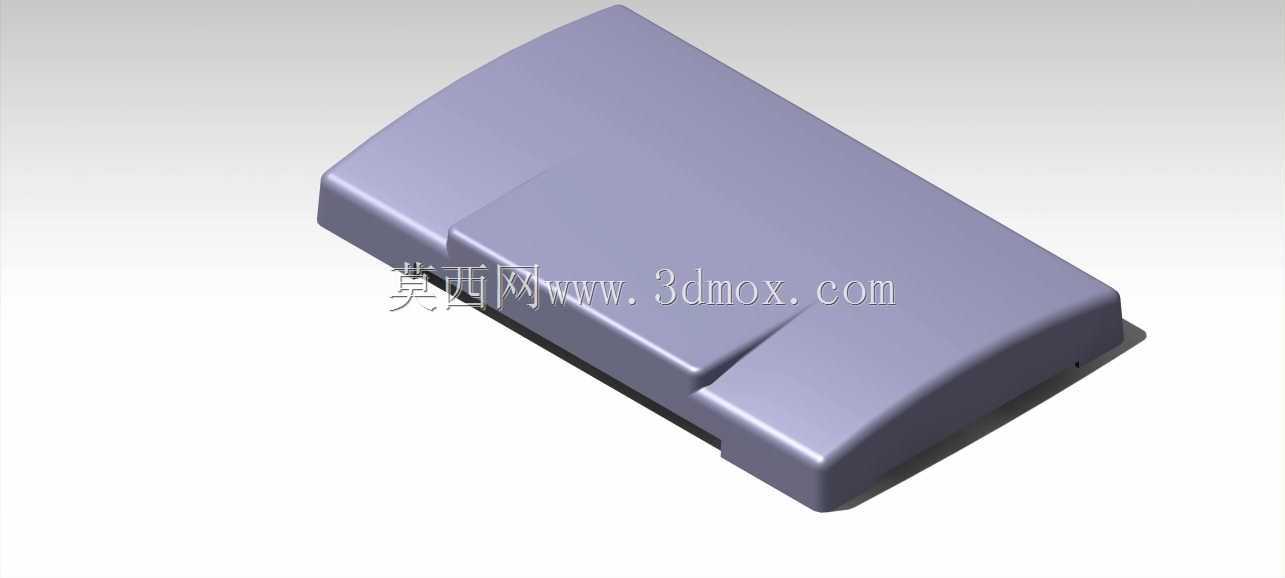

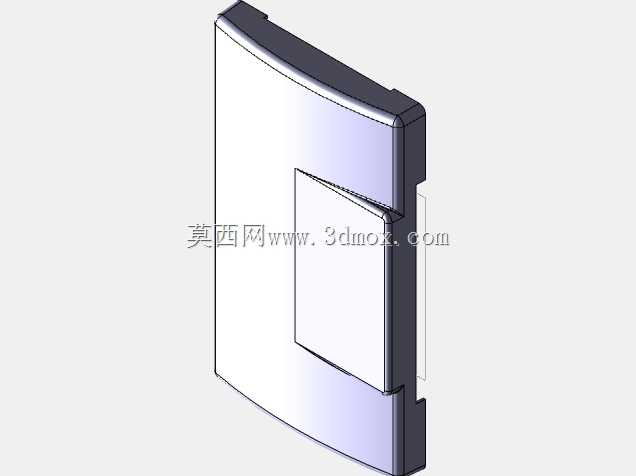

这类塑料外罩多应用在小型工业控制终端、桌面型检测设备、外置传感模块的外部防护场景，核心作用是隔绝设备运行过程中外界的粉尘、飞溅切削液与意外磕碰，同时对内部的电路板、接线端子等核心部件形成物理隔离，避免非操作人员误触带电部位引发安全隐患。从结构设计来看，整体采用带微弧的顶面造型，并非完全平直的平面结构，这种弧面设计一方面可以避免顶面落尘堆积，日常清洁时杂物可顺着弧面自然滑落，另一方面也能提升壳体的整体抗形变能力，相比同厚度的平面塑料壳体，微弧结构在受到垂直方向的外力冲击时，能将受力分散到周边的侧壁结构，降低局部开裂的风险。罩体侧面设置的内凹台阶结构，并非装饰性设计，实际是为了和设备底座的卡扣位形成配合，安装时不需要额外打螺丝，顺着台阶导向将外罩压入底座即可完成固定，拆卸维护时只需要用平口工具撬动侧边的预留缝隙就能取下，大幅提升后期设备检修的效率。设计过程中需要重点关注安装边界的尺寸配合，外罩的内轮廓尺寸要比内部安装的组件最大外轮廓单边预留1.5mm以上的间隙，避免注塑成型后的收缩变形导致罩体和内部元件发生干涉，同时侧壁的厚度保持均匀，控制在2mm左右，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲等成型缺陷，影响最终的装配精度。外罩的底部边缘做了微小的外翻边处理，和底座贴合时可以形成一道简易的挡水结构，即使有少量液体溅到设备表面，也会顺着外翻边流到设备外部，不会顺着拼接缝隙渗入设备内部。在实际选型适配时，需要确认外罩的内部净空尺寸能够容纳目标设备的核心组件，同时侧壁的安装卡位位置要和底座的凸扣位置一一对应，避免出现扣合不严、缝隙不均的问题，这类塑料罩一般采用ABS或者阻燃PC材质注塑成型，表面做细晒纹处理，既不容易残留指纹，也能掩盖轻微的成型瑕疵，适配多数工业设备的外观风格。
