大吨位起重电动葫芦三维设计模型

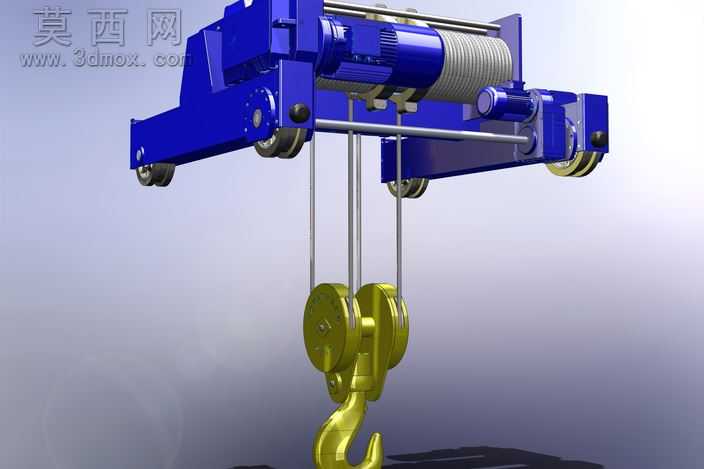

本模型为大吨位起重作业专用的电动葫芦完整三维设计模型，采用三维参数化建模方式完成全结构搭建，完整还原了电动葫芦从行走端梁、驱动机构、卷筒组件到吊钩滑轮组的全部结构细节。建模过程中严格遵循起重机械设计规范，对各部件的装配关系、运动干涉情况做了完整校验，确保模型可直接用于结构验证、方案展示与教学演示场景。模型的主体承载端梁采用箱型焊接结构设计，建模时还原了端梁上的行走轮组安装位、驱动电机固定座、缓冲部件安装结构，两侧行走轮组配合端梁的轨道贴合面设计，可直观展示电动葫芦沿起重主梁行走的运动逻辑。中部的起升驱动单元完整还原了减速机构、制动组件与卷筒的连接结构，卷筒表面的绳槽做了等距螺旋特征建模，可清晰展示钢丝绳的缠绕排布方式，卷筒端部的导绳器结构也做了细节还原，能够直观呈现导绳器随吊钩升降沿卷筒轴向移动的工作逻辑。下方的吊钩滑轮组采用多倍率滑轮设计，建模时还原了滑轮组的轴系固定结构、吊钩的防脱卡扣、滑轮护罩等细节，吊钩与滑轮架的转动连接结构也做了完整呈现，可直观展示大吨位起升过程中的载荷传递路径。渲染环节采用工业蓝作为主体金属结构的材质配色，搭配金色金属材质表现吊钩滑轮组的承载部件，金属表面做了哑光工业漆面质感处理，钢丝绳采用金属绞绳纹理材质，各转动部件的轴、轴承位置做了金属光泽区分，整体渲染效果贴近真实工业设备的外观质感。设计过程中重点考量了大吨位起重作业的结构强度需求，各承载部件的厚度、连接位置的加强结构都做了对应设计，行走机构与起升机构的驱动单元布局紧凑，在保证起升能力的同时尽可能压缩设备整体体积，适配大吨位桥式、门式起重机的配套安装需求，模型完整呈现了电动葫芦的机械传动逻辑与结构组成，可用于起重机械课程教学、产品方案展示、结构优化参考等场景。
