带防滑齿翼形手动调节旋钮结构

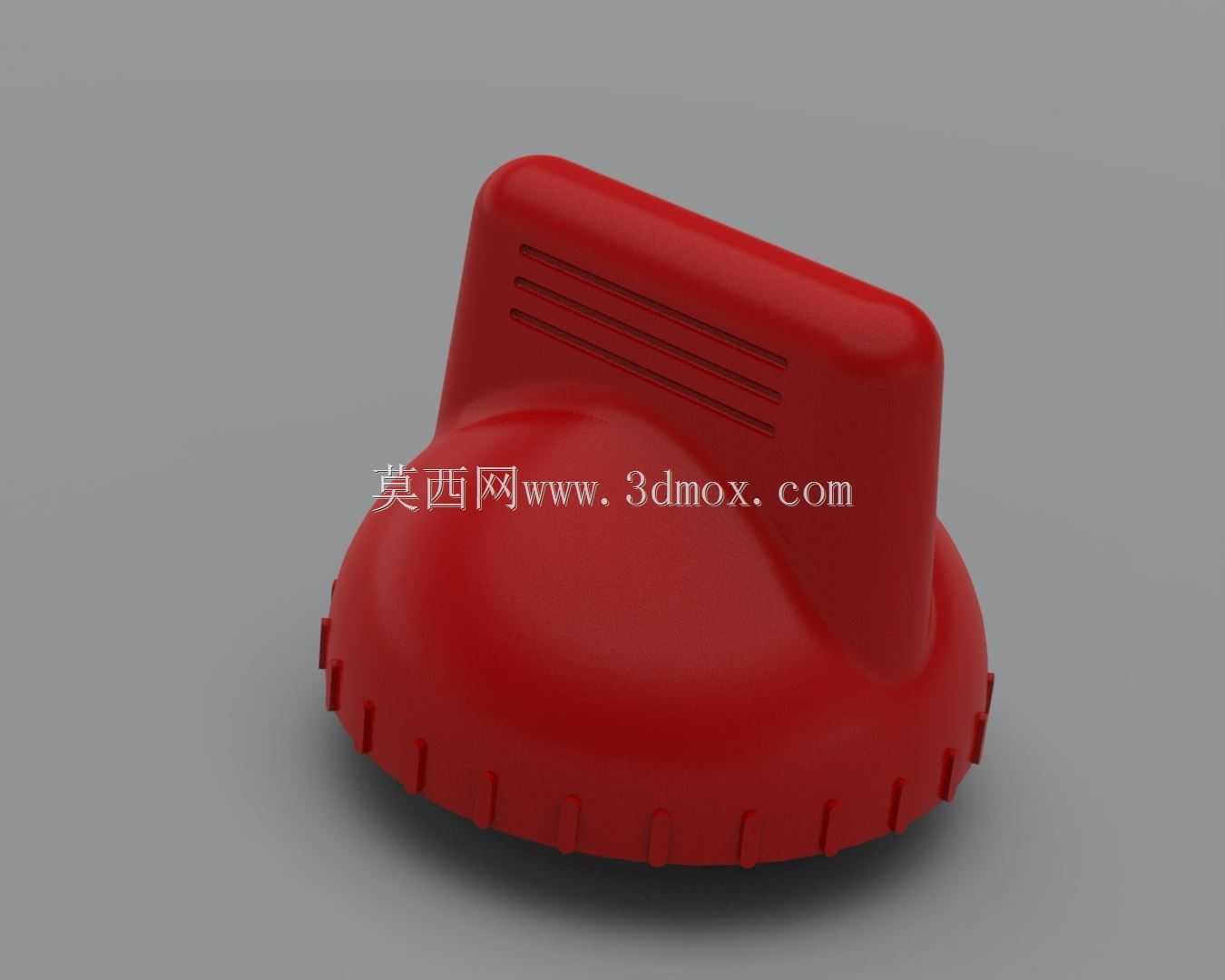

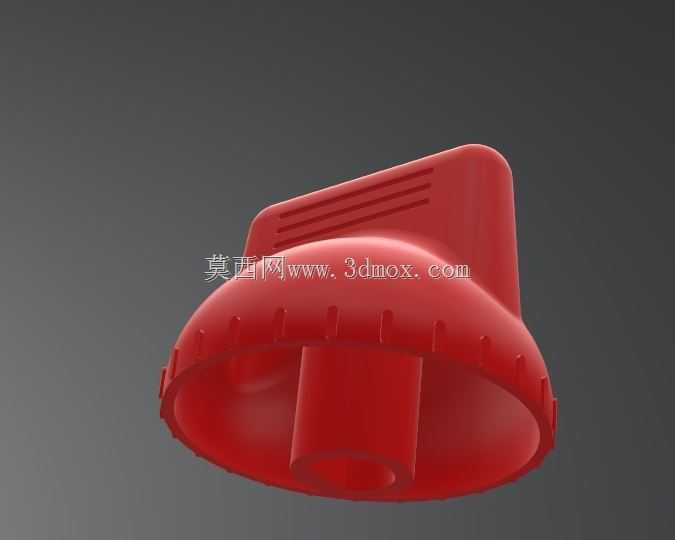

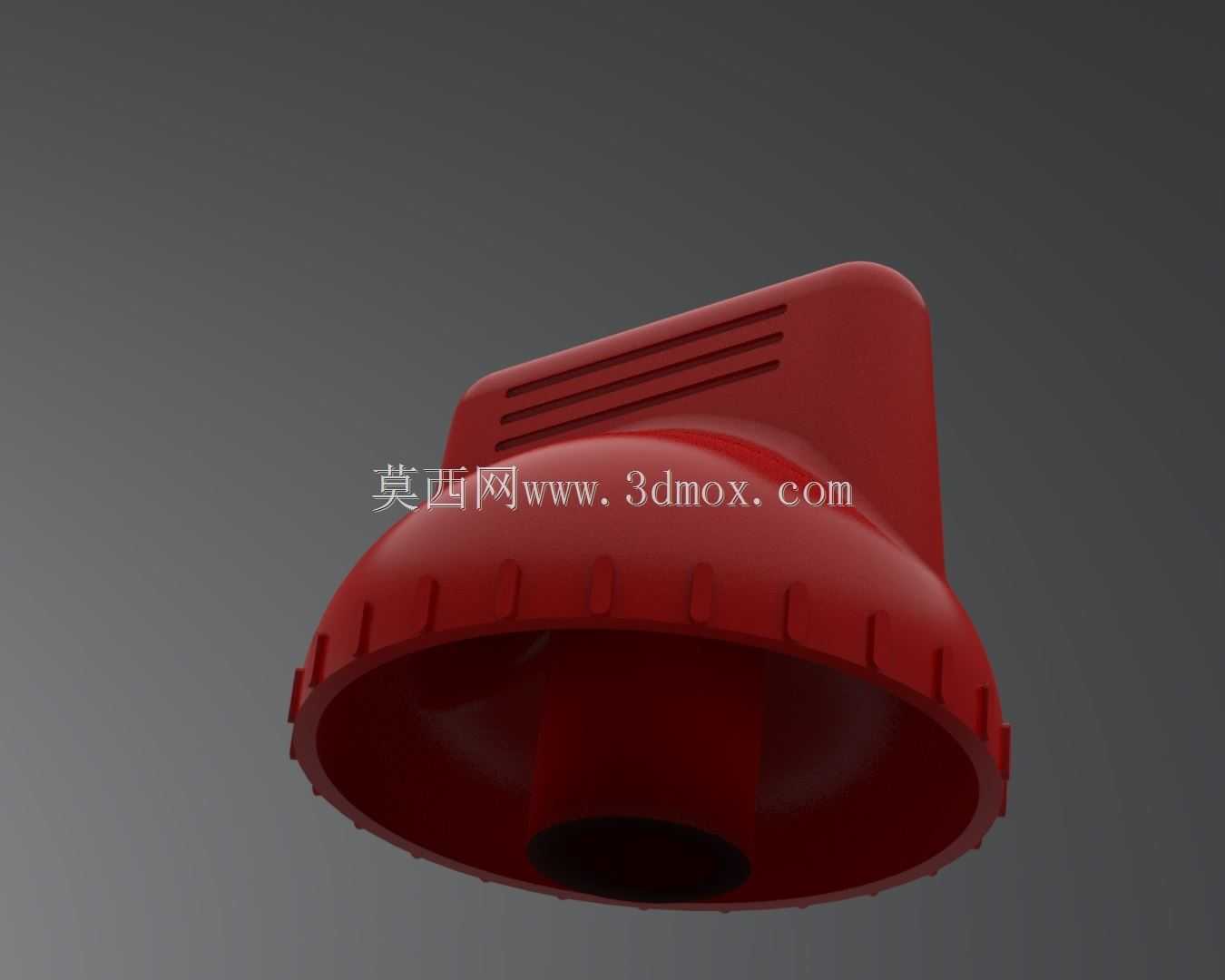

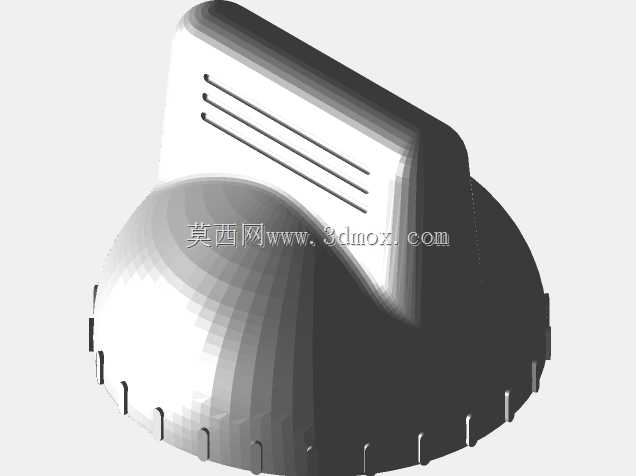

这款手动调节旋钮的设计，最初是针对小型流体控制阀门、桌面实验设备、小型家电档位调节这类需要频繁手动微调的场景做的结构优化，区别于常规的圆形滚花旋钮，翼形凸起的握持结构能让操作人员在戴薄劳保手套或者手上沾有少量油污、粉尘的工况下，依然能获得足够的扭转力矩，不需要额外借助扳手等工具就能完成调节操作。从结构设计逻辑来看，旋钮主体采用圆弧形穹顶造型，底部整圈设置均匀分布的轴向防滑齿，这部分齿结构一方面能在旋钮完全拧入安装位后，提供周向的防滑限位，避免长期受振动出现旋钮自松回转的问题，另一方面当需要大扭矩快速旋拧时，操作人员可以捏住底部齿圈快速转动，比单纯握持翼形结构的操作效率更高。翼形握持部分的侧面做了三道平行的内凹防滑槽，槽深控制在0.8mm，既不会因为槽过深导致注塑成型时出现缩痕，也能增加手指接触时的摩擦力，翼形的高度经过反复校核，保证成年人单指按压转动时，指腹能完全贴合翼形侧面，不会出现打滑硌手的问题。安装边界方面，旋钮底部设计有标准的内孔安装位，适配常见的阀杆、电位器轴径规格，整体外径控制在32mm，翼形最高点距离安装基准面的高度为28mm，安装后不会因为突出尺寸过大，在设备紧凑布局的场景下出现磕碰干涉，同时穹顶的圆弧过渡没有尖锐棱角，能避免操作人员操作时被划伤。从实际使用的适配性来看，这款旋钮的受力结构做了均匀的壁厚设计，整体壁厚保持在2.5mm左右，采用注塑工艺生产时不会出现壁厚不均导致的变形问题，底部的齿形结构做了0.3mm的圆角过渡，既保证防滑效果，也不会在模具生产时出现尖角处的应力集中，提升模具使用寿命。在设备装配环节，这款旋钮不需要额外的紧固件，直接通过轴孔的过盈配合或者侧面顶丝就能完成固定，装配效率比传统的带锁紧螺母的旋钮提升近40%，适合批量设备的生产线装配作业。针对不同的使用场景，旋钮的表面做了哑光磨砂处理，不会在长期手指接触后留下明显的指纹和油污痕迹，整体红色的配色也能在设备面板上形成明显的视觉标识，让操作人员快速定位调节点位，尤其在多旋钮排布的设备面板上，能有效降低误操作的概率。
