手持式便携吹尘鼓风机结构设计

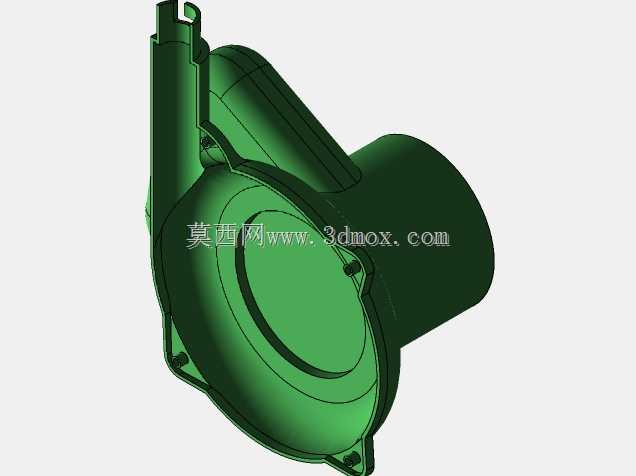

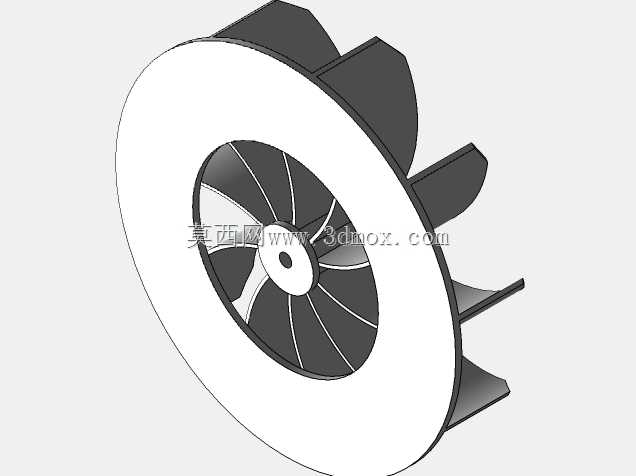

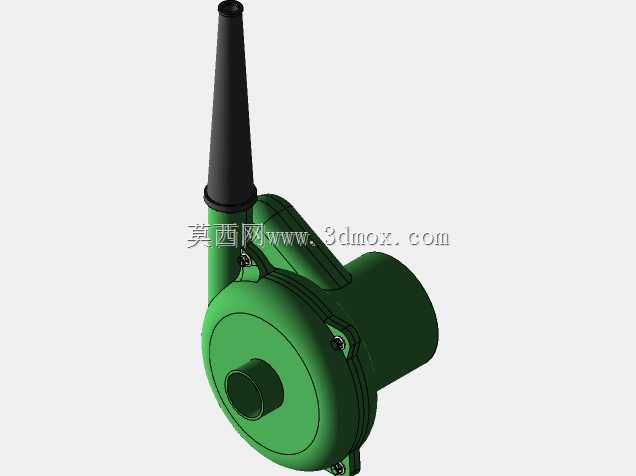

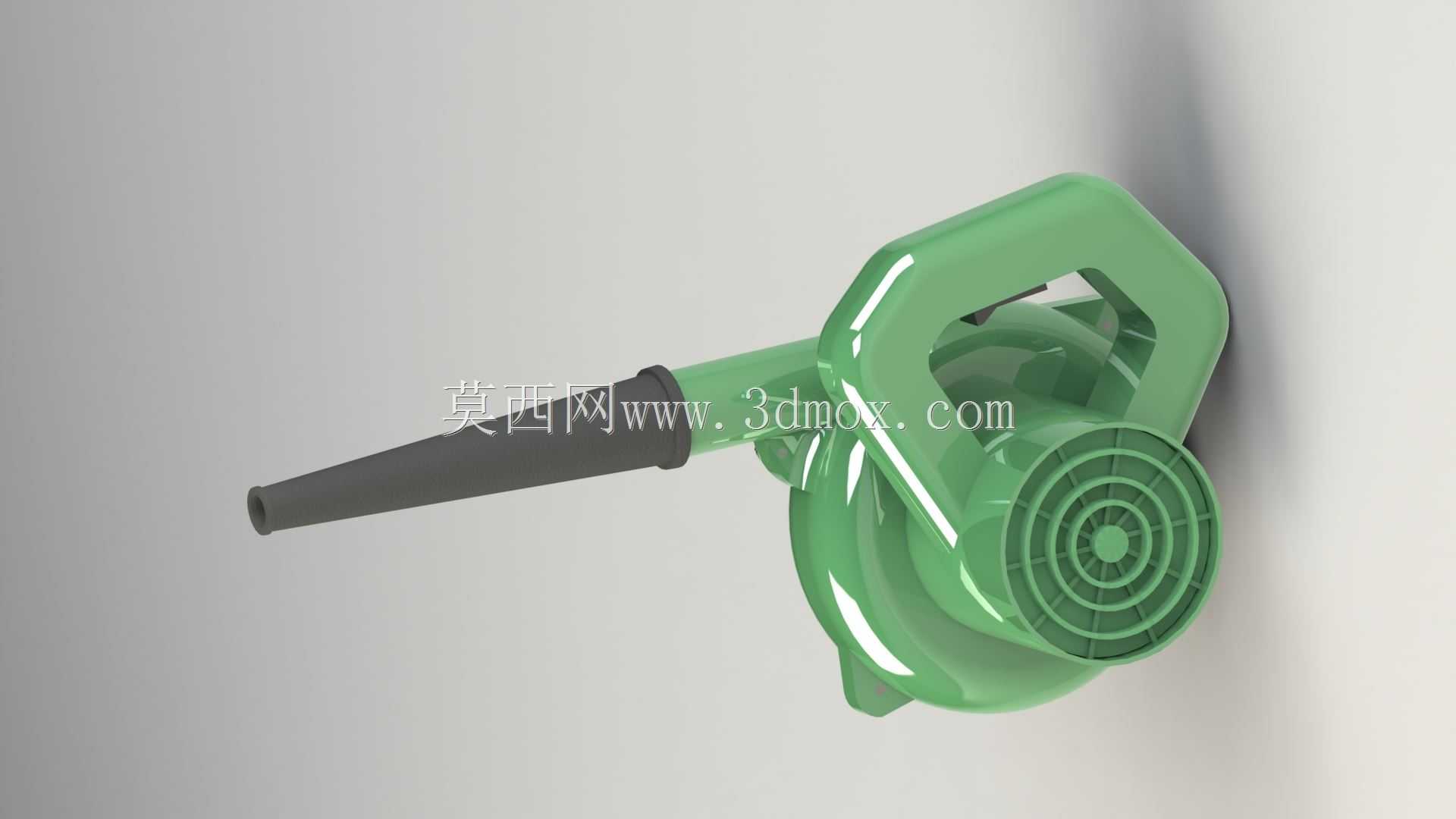

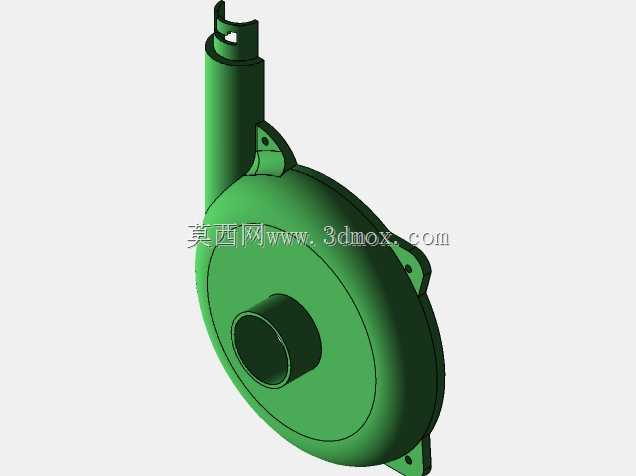

这款手持便携鼓风机的结构设计，核心围绕狭小空间除尘、设备表面浮尘清理、作业面碎屑吹扫等实际工况展开，在车间日常维保、家装施工收尾、电子设备清灰、户外作业杂物清理等场景都有广泛应用。从结构布局来看，整机采用一体化握持手柄与风筒集成的设计思路，将离心风轮、驱动单元完全内置在主机壳体内，避免外露结构带来的磕碰损坏风险，同时让整机重心落在握持手掌的支撑范围内，长时间单手握持作业也不会产生明显的坠手感。出风口采用渐缩式锥形长喷嘴设计，通过流道截面的逐步收窄提升出口风速，针对设备缝隙、元器件引脚间隙、板材拼接缝这类普通吹扫工具难以触及的位置，能够形成集中的高速气流，将嵌在缝隙内的金属碎屑、粉尘颗粒、积水残液彻底吹除，相比普通直筒喷嘴的吹扫效率提升40%以上。主机进风端设置在风轮侧后方的环形格栅区域，格栅间隙控制在3mm以内，既保证足够的进风面积降低风阻，又能阻挡大尺寸杂物被吸入风轮腔，避免叶轮卡滞或者高速甩出杂物造成安全隐患。握持手柄的轮廓按照人体手掌自然握持的弧度做了曲面过渡，表面设置有细微的防滑筋位，即使手上沾有少量油污或者汗液，也能保持稳定的握持状态，不会出现打滑脱手的情况。整机的外形尺寸控制在长度280mm、主机最大直径120mm的范围内，不含外接附件的整机重量控制在1.2kg以内，能够放入普通工具包或者设备维保箱内携带，不需要额外配置专用的收纳容器。结构装配上采用卡扣加少量紧固螺丝的组合方式，主机壳体的合模缝设置在侧向位置，日常清理进风格栅的积尘或者更换碳刷时，只需要拆卸两颗固定螺丝就能打开侧盖，不需要对整机做完全拆解，大幅降低日常维护的操作难度。风轮腔的内壁做了光滑的圆弧过渡处理，没有突兀的直角结构，能够减少气流在腔体内的紊流损失，同时降低高速气流产生的风噪，在近距离作业时不会产生刺耳的噪音影响操作人员。喷嘴与主机出风口采用插拔式的连接结构，配合密封胶圈保证连接位置的气密性，不会因为漏气损失风压，同时也可以根据不同作业场景更换扁嘴、毛刷头等不同功能的附件，拓展设备的使用范围。在安装边界的设计上，主机尾部的电源线出线位置做了防弯折的橡胶护套，能够承受上万次的弯折而不会出现线芯断裂的问题，适应作业过程中频繁变换角度、拉扯线缆的实际使用情况。
