吊环式弹簧平衡器表盘式拉力平衡装置

　　在汽车焊装工位、电子装配流水线、小型零部件加工工位这类需要操作人员手持工具长时间重复作业的场景里，弹簧平衡器是降低劳动负荷、稳定操作精度的核心辅助工装，它通过内部卷簧的蓄能释放，抵消悬挂工具的自重，让操作人员在作业范围内移动工具时几乎感受不到工具重量，既减少长时间托举带来的肌肉劳损，也能避免工具坠落磕碰工件或砸伤人员。

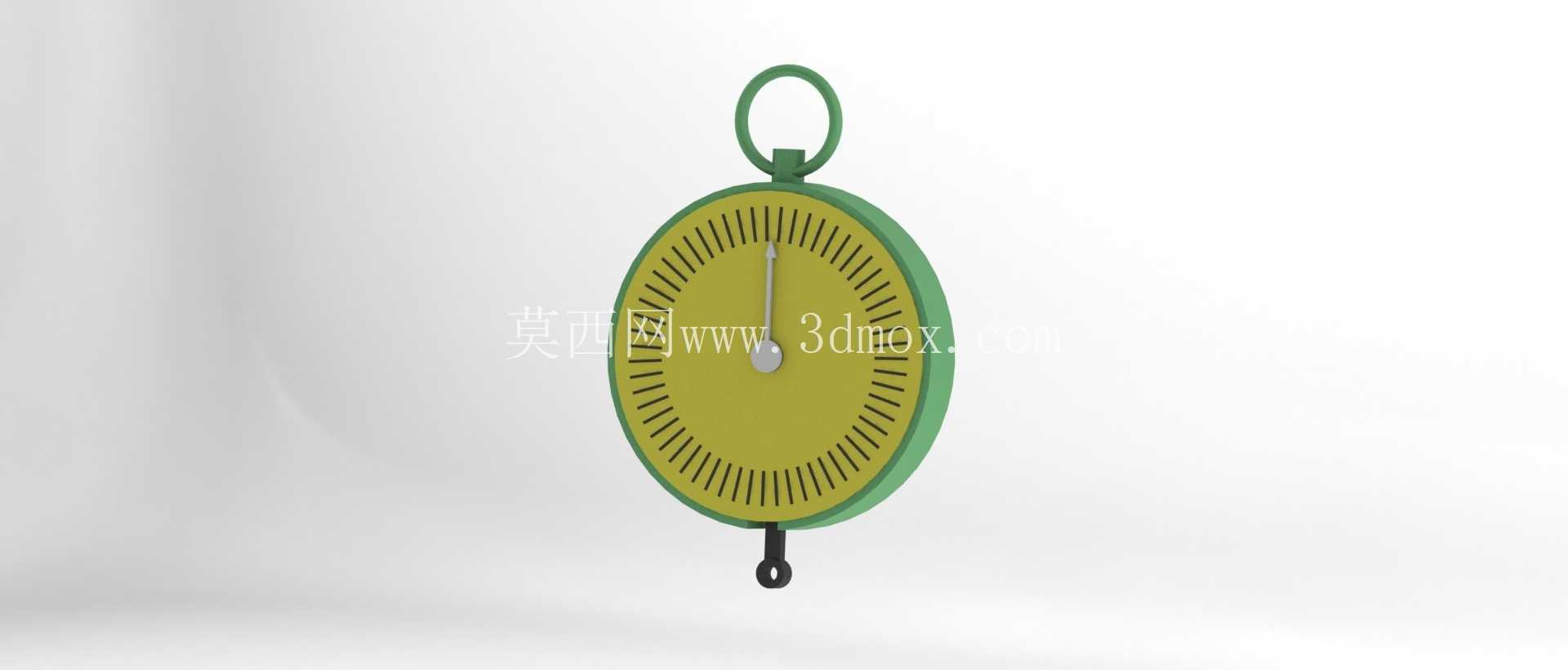

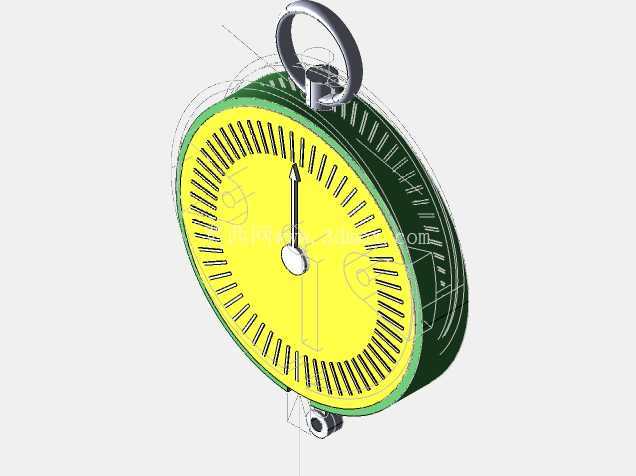

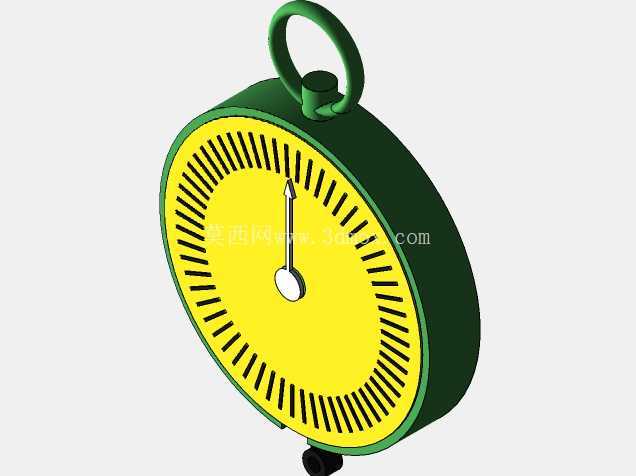

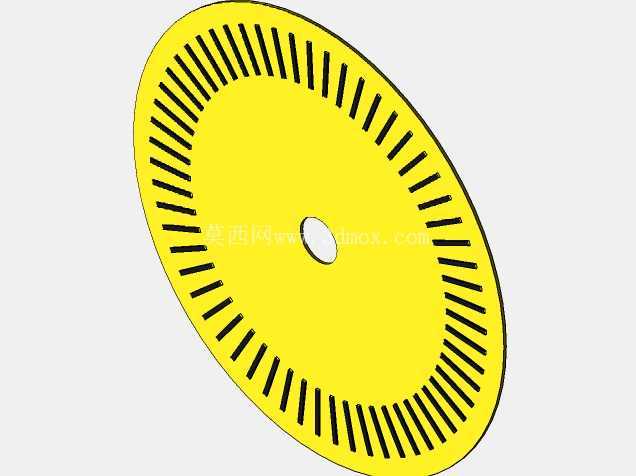

　　这款表盘式弹簧平衡器采用顶部单吊环的悬挂结构，吊环为闭合圆环形结构，可直接挂在工位上方的工字钢滑车、悬臂吊吊钩或者预置的挂点上，安装时不需要额外加工连接孔，吊环与主体壳体的连接部位做了加厚过渡，能承受满载时的纵向拉力，避免长期悬挂后连接部位出现应力断裂。主体外壳采用圆盘式结构，外壳边缘做了圆弧包边处理，没有尖锐棱角，避免在工位狭窄区域剐蹭操作人员或者工件表面，正面的环形刻度盘沿圆周均匀排布刻度线，指针垂直指向刻度面，可直观显示当前平衡器的负载拉力状态，方便操作人员根据悬挂工具的重量调整内部弹簧预紧力，不用拆开外壳就能判断当前拉力是否匹配工具重量，减少调试时的反复拆装步骤。底部的吊钩为向下的小尺寸挂环，用来连接待悬挂的工具，比如气动螺丝刀、小型焊枪、电动拧紧轴、打磨机这类重量在额定负载范围内的手持工具，吊钩与内部卷簧的牵引绳连接，牵引绳采用高抗拉强度的柔性钢丝绳，伸缩过程中不会出现卡滞，伸缩行程覆盖常规工位的操作范围，操作人员在工位内前后左右移动工具时，牵引绳可随动作顺畅收放，始终保持拉力平衡。

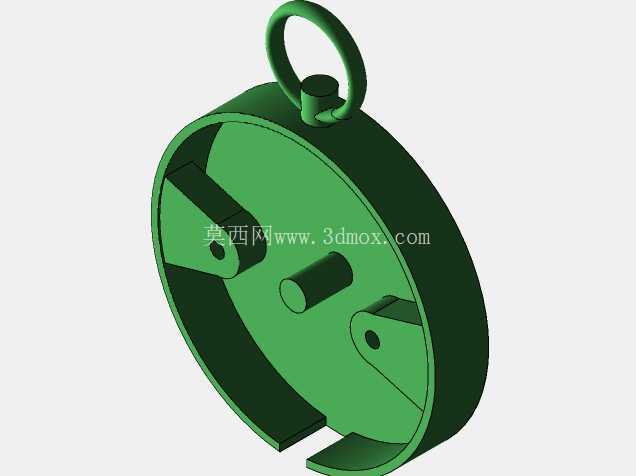

　　从结构设计逻辑来看，这款平衡器的内部核心采用蜗卷弹簧蓄能结构，弹簧的刚度经过匹配调校，在牵引绳拉出的全行程范围内，拉力波动控制在较小区间，不会出现拉到最远端拉力骤增、收回到近端拉力骤减的情况，保证操作人员在任意操作位置都能获得一致的手感。外壳采用分体式装配结构，前后壳通过周向的卡扣与紧固件连接，当内部弹簧达到疲劳寿命需要更换时，可拆开外壳快速更换弹簧组件，不需要整体报废平衡器，降低工装维护成本。需要注意的是，当前呈现的结构为核心功能部件的装配形态，并非完整成品的全零件总装，在实际生产应用中，还需要配套弹簧预紧调节机构、行程限位块、防坠保险棘爪这些安全结构，才能满足工业现场的使用安全要求。

　　从安装边界来看，这类圆盘式弹簧平衡器的整体径向尺寸紧凑，不会在工位上方占用过多的悬挂空间，适合在排布密集的装配工位上使用，顶部吊环的安装中心与底部吊钩的中心在同一竖直线上，悬挂后不会出现偏载倾斜，保证牵引绳收放时始终沿垂直方向，避免牵引绳与壳体出线口发生偏磨，延长牵引绳的使用寿命。选型时需要注意，悬挂工具的重量必须落在平衡器的额定负载区间内，若工具重量过轻，会出现牵引绳无法收回的情况，若工具重量过重，会导致内部弹簧过载疲劳，甚至出现牵引绳突然回缩、工具上弹的安全隐患。日常使用时，要定期检查牵引绳的磨损情况、吊环与吊钩的变形情况，以及刻度盘指针的回位状态，当指针出现卡滞无法准确指示拉力时，要及时拆开检查内部弹簧是否出现断裂或者卡滞，避免带故障运行。在流水线工位排布时，平衡器的悬挂高度要调整到合适位置，保证操作人员自然站立手持工具时，手臂不需要过度上抬或者下拉就能顺畅操作，牵引绳的伸出长度预留10%左右的余量，避免操作人员走到工位边缘时牵引绳被拉到极限位置，影响操作流畅度。
