万向节末端带螺纹低碳钢连接叉结构

　　在各类需要轴线夹角补偿的机械传动链路里，这类末端带螺纹的万向节钢叉是传递旋转扭矩的核心衔接零件，常见于农用机械转向拉杆、小型工业设备传动轴、轻工机械进给机构的动力传递节点，负责在两轴存在3°到15°偏角的工况下，持续稳定传递额定扭矩，不会因为轴系安装对中误差、运行过程中的机架形变出现卡滞或扭矩传递中断的问题。从结构设计逻辑来看，该零件采用低碳钢作为基材，完全匹配这类传动部件的载荷特性：万向节叉在工作过程中主要承受交变的弯曲应力与扭转剪切应力，低碳钢经调质处理后可以获得足够的芯部韧性，配合叉耳孔位的表面淬火强化，既能抵抗启动、急停瞬间的冲击载荷，也能降低铰接销轴长期往复转动带来的接触磨损，避免叉耳出现过早的疲劳开裂。

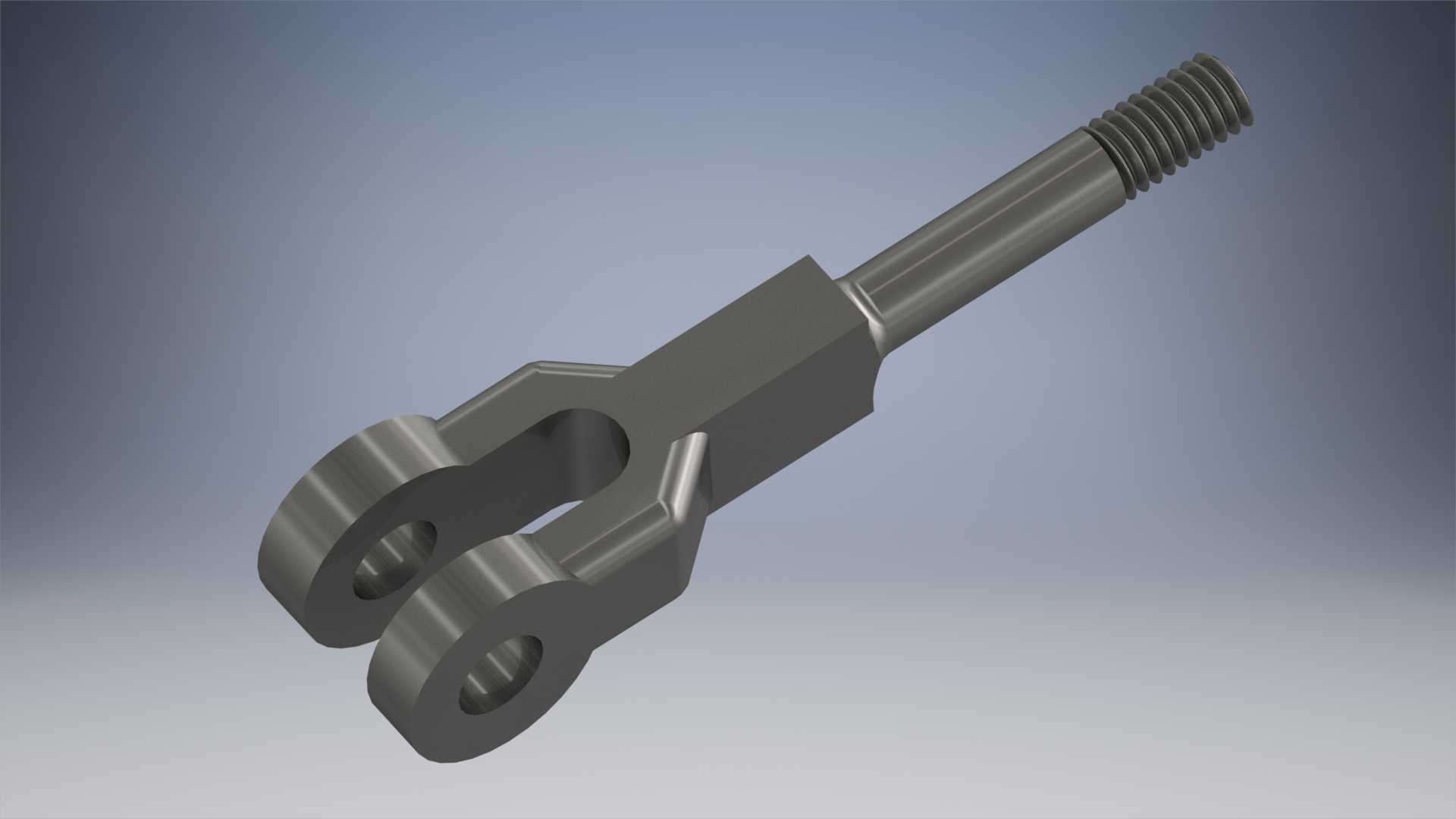

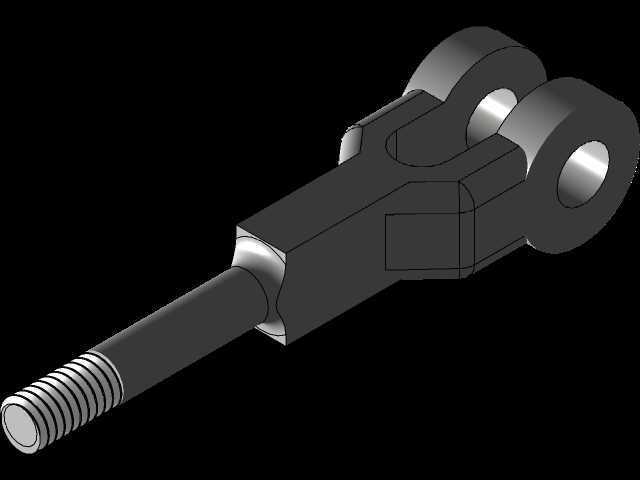

　　零件整体分为三个功能区段，最前端的双叉耳结构是万向节铰接的核心部位，两个同轴的销孔用于安装十字轴或铰接销轴，孔位的同轴度公差控制在IT7级以内，端面与孔轴线的垂直度公差不超过0.02mm，确保铰接后转动灵活无别劲，不会在高速转动时产生额外的径向跳动。中间的过渡段采用方形截面设计，并非随意选择的造型：一方面方形截面的抗扭截面系数在同等耗材下优于圆形截面，能在紧凑的安装空间内提升零件的抗扭承载能力，另一方面方形的外壁可以方便装配时使用扳手夹持，在拧紧末端螺纹、调整传动链路预紧度的时候提供可靠的施力面，不会出现打滑损伤零件表面的问题。末端的外螺纹段是该零件区别于普通万向节叉的核心设计，这段螺纹用于和调节拉杆、传动接杆实现螺纹副连接，

　　通过旋转叉体就可以微调整个传动链路的总长度，补偿装配过程中的尺寸链误差，也能在传动部件出现磨损后调整铰接间隙，消除传动回程误差，螺纹的收尾处设计有退刀槽，避免螺纹加工末端出现不完整牙型，同时也能在装配时为锁紧螺母提供贴合的定位端面，防止螺纹连接在交变振动下出现松脱。从安装边界来看，双叉耳的外圆直径决定了铰接部位的最小安装空间，安装时需要预留足够的摆动余量，确保万向节在最大偏角状态下，叉耳不会和相邻的传动部件、机架结构发生运动干涉；末端螺纹的公称直径与有效旋合长度，决定了该零件可适配的接杆规格，旋合长度一般不小于螺纹公称直径的1.2倍，保证螺纹连接的强度足够承受额定工作载荷，不会在冲击载荷下出现螺纹滑牙、断裂的问题。在实际选型应用中，

　　这类钢叉的承载能力需要和匹配的十字轴、销轴强度做等强度匹配，不能出现叉体强度过剩而铰接件先失效，或者叉体强度不足提前断裂的情况；零件表面一般做氧化发黑处理，在车间常规湿度环境下可以起到基础的防锈作用，如果应用在户外、潮湿腐蚀工况，还可以额外做镀锌或达克罗表面处理，提升零件的耐锈蚀能力，延长户外工况下的使用寿命。设计建模过程中，需要重点关注叉耳与中间过渡段的衔接圆角，这个位置是应力集中的高发区域，圆角半径不能小于2mm，避免热处理和受载过程中出现应力集中导致的裂纹源；销孔的内表面粗糙度需要控制在Ra1.6以内，降低铰接转动时的摩擦阻力，减少销轴和孔壁的磨损速率，整个零件的形位公差需要以末端螺纹的轴线为基准，保证双叉耳销孔的轴线与螺纹轴线垂直，避免装配后出现传动卡滞、转动阻力不均的问题。
