一字型手动螺丝刀三维结构设计

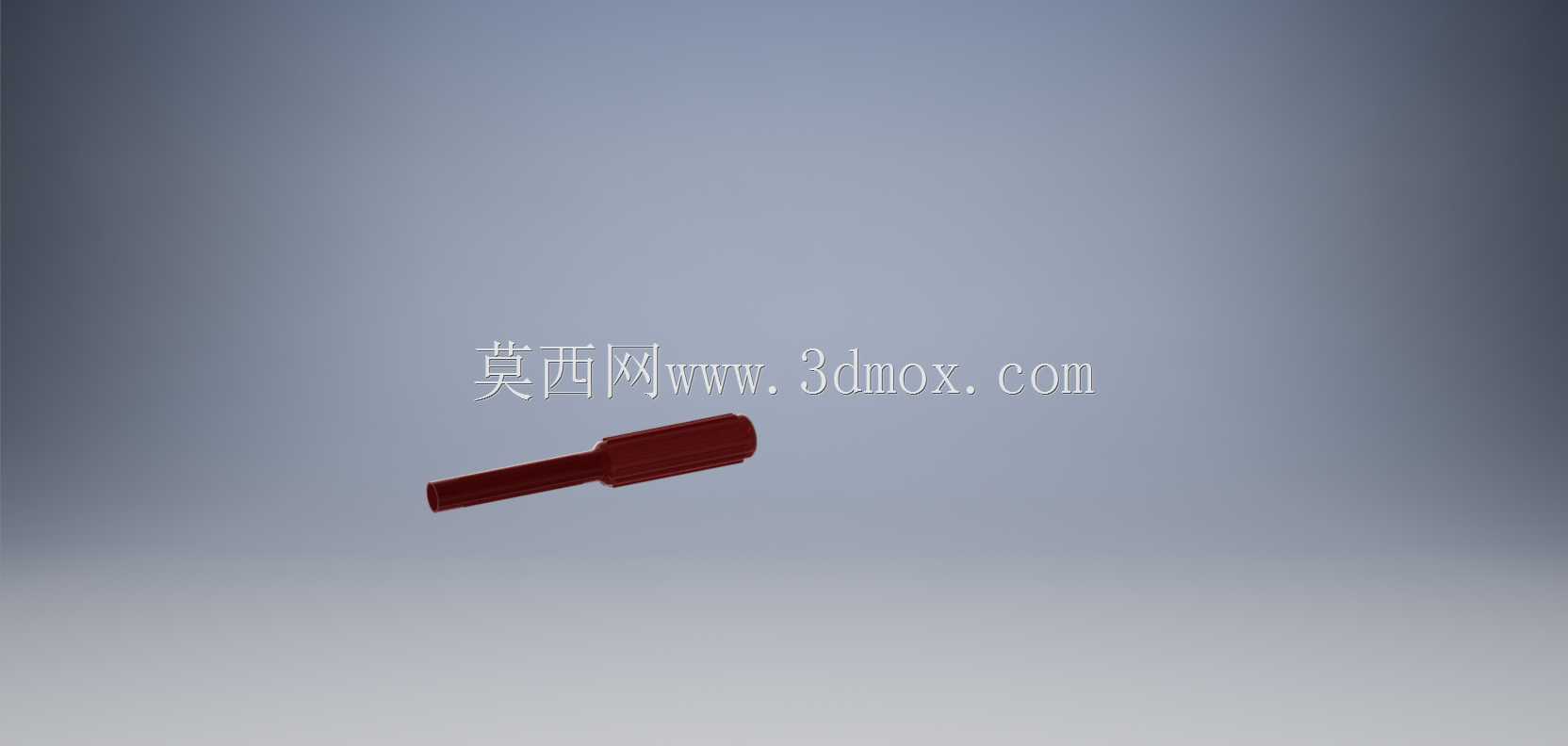

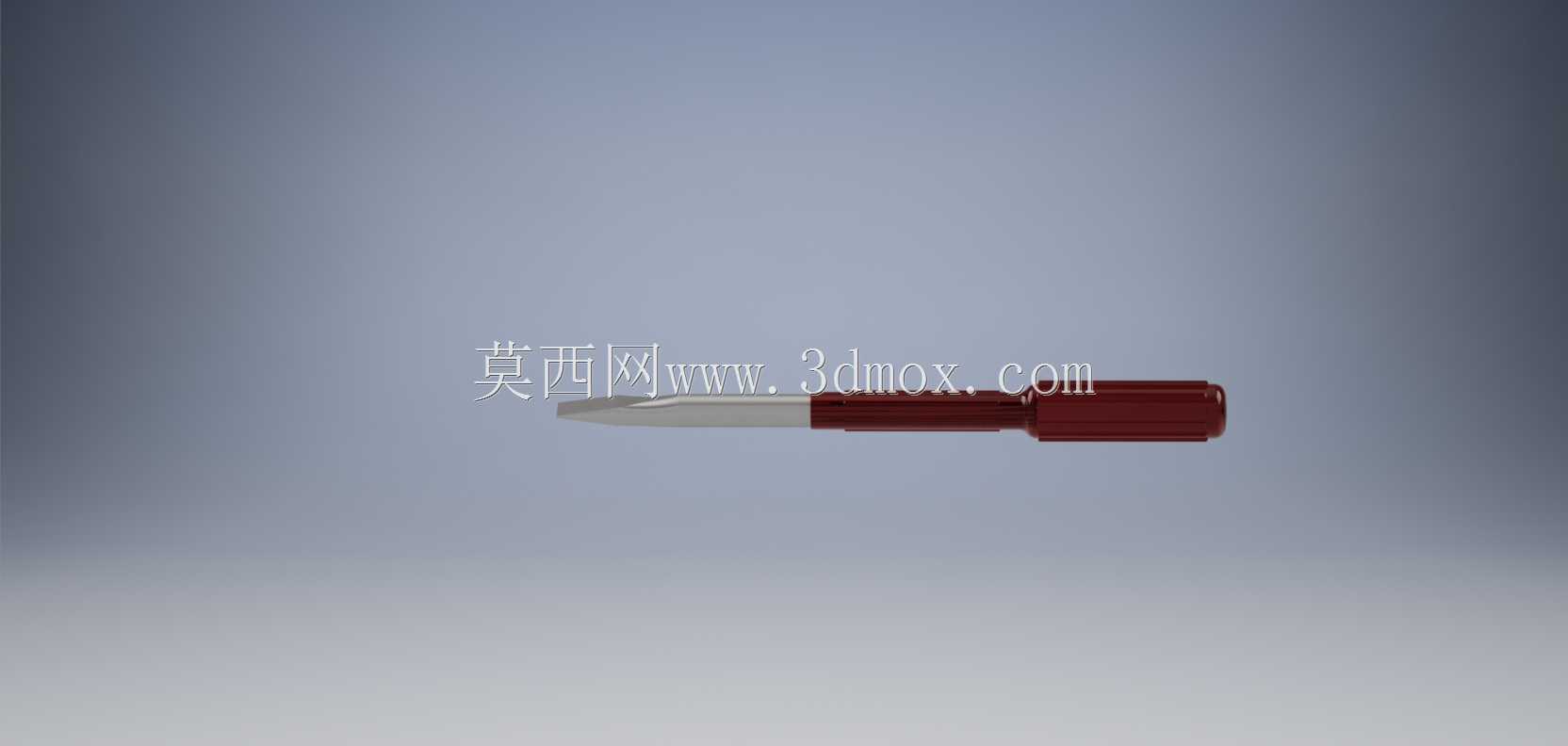

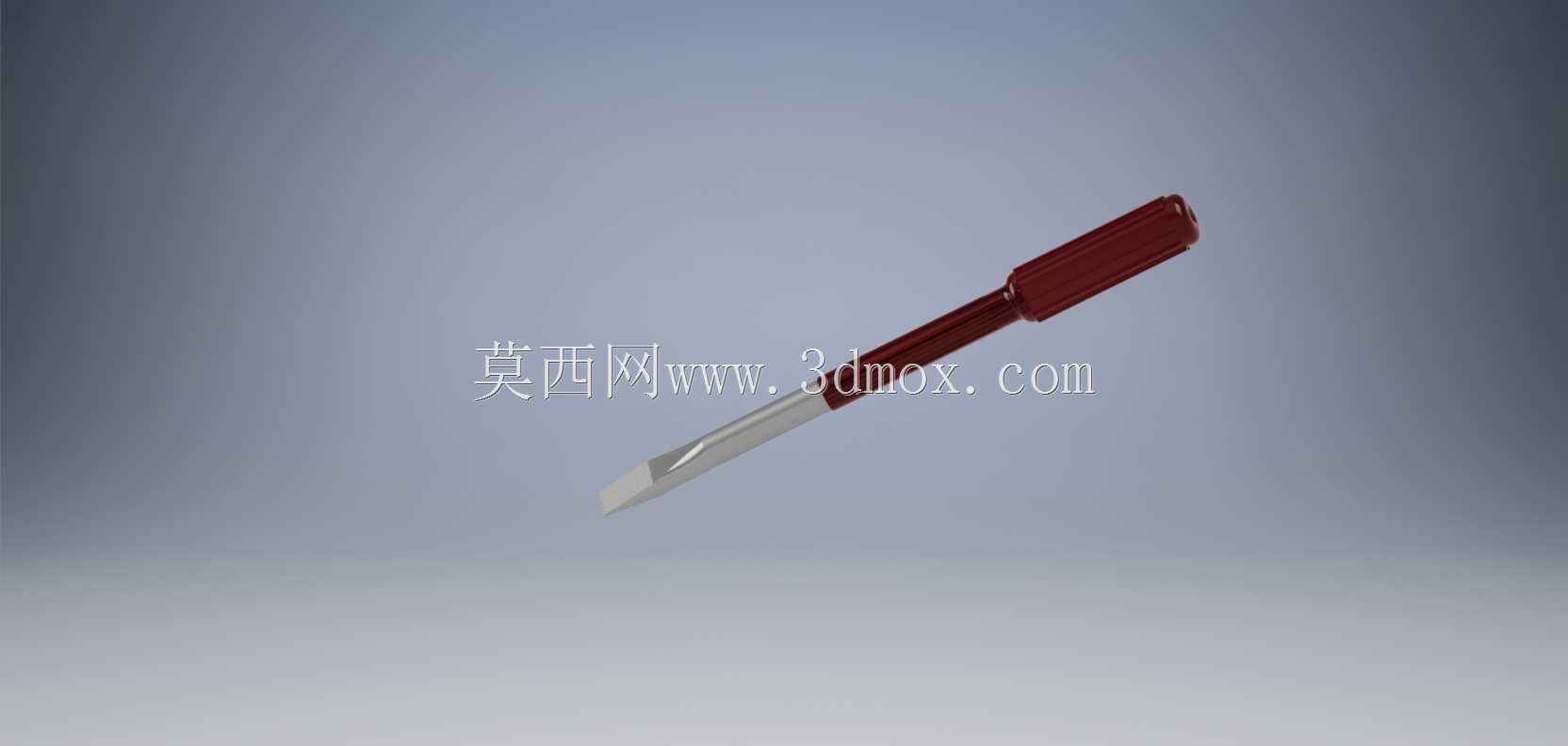

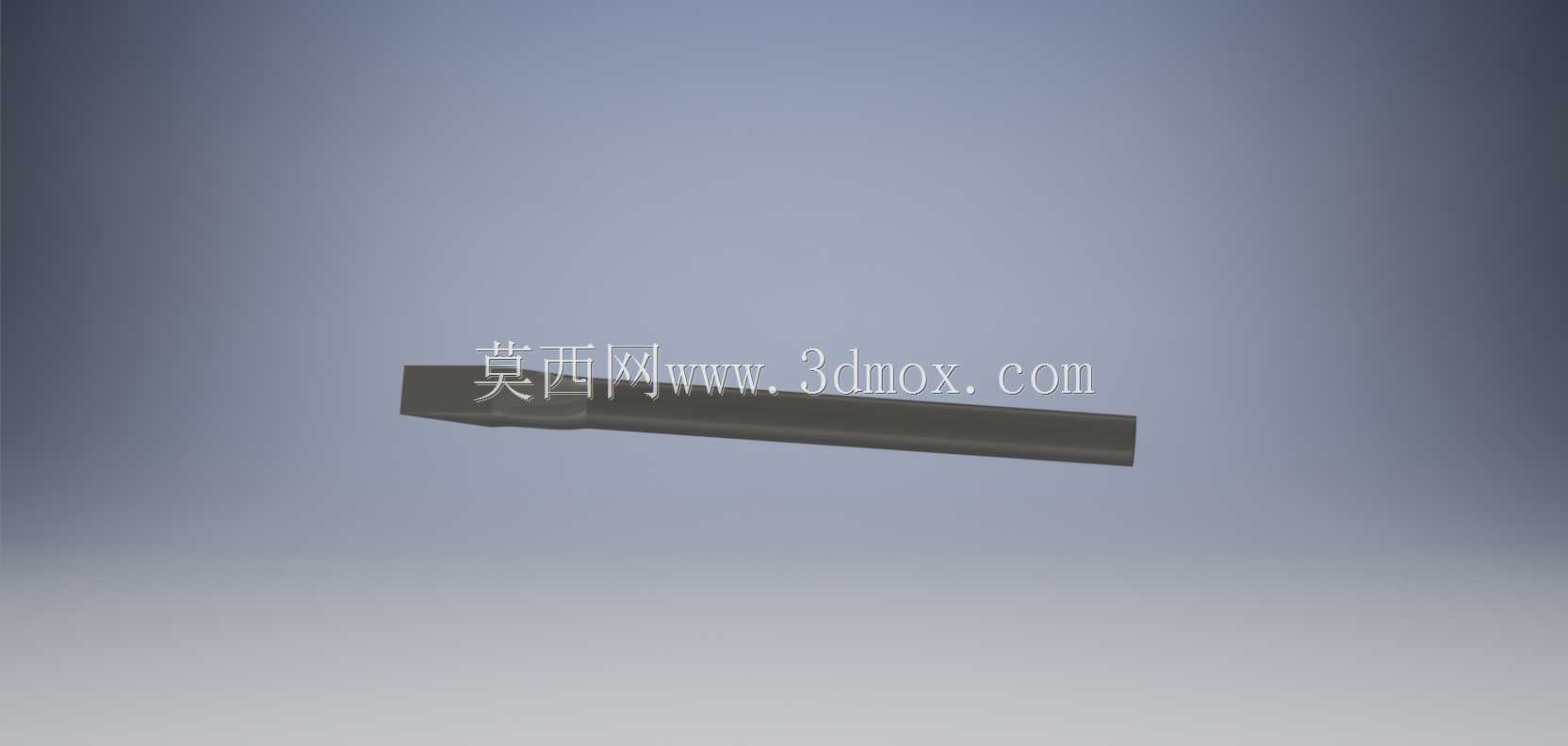

这款一字型手动螺丝刀的建模过程，首先要考虑的是日常装配维修场景里的实际握持需求，手柄部分采用符合人体工学的柱形结构，表面做了防滑的棱纹处理，在施加较大扭矩时不会出现打滑脱手的情况，手柄的直径控制在28mm，长度设置为100mm，既保证了成年人手掌可以完全包覆握持，也不会因为过长导致在狭窄空间内操作受限。刀杆部分选用合金结构钢的材质参数设定，整体做了同轴度公差约束，和手柄的连接位置做了埋入式嵌合结构，避免长期使用后刀杆和手柄出现松脱转动的问题，刀杆直径设置为6mm，外露长度120mm，足够应对大部分常规深度的螺丝安装场景，刀头部分做了精准的一字楔面加工，楔角设置为15度，刃口厚度控制在0.8mm，可以完美适配M3到M6规格的一字槽螺丝，不会出现刃口过厚卡不进螺丝槽、或是刃口过薄受力崩断的问题。在实际的设备装配、家电维修、五金拆装场景里，这类螺丝刀是最基础也最高频使用的手动紧固工具，建模时特意对刀头和刀杆的衔接位置做了圆弧过渡处理，减少应力集中的问题，在施加较大扭力的时候，应力不会集中在刀头根部造成断裂。整个模型的装配边界也做了合理设定，整体总长度220mm，最大外径就是手柄位置的28mm，在做工具套装的配套建模、或是维修工位的工具摆放布局设计时，可以直接参考这个尺寸预留摆放空间，不需要额外调整比例。刀头的一字端面做了平面度约束，和螺丝槽接触的时候可以做到面接触受力，而不是线接触，既可以保护螺丝槽不被拧花，也能让施加的扭矩更高效地传递到螺丝上，减少操作时的滑脱风险。手柄尾部做了平面收尾设计，可以在需要的时候用锤子轻微敲击尾部，应对一些锈死的螺丝拆卸场景，尾部的平面也能保证螺丝刀可以平稳立在工作台面上，不会随意滚动掉落。
