工程机械挖掘机臂结构三维建模设计

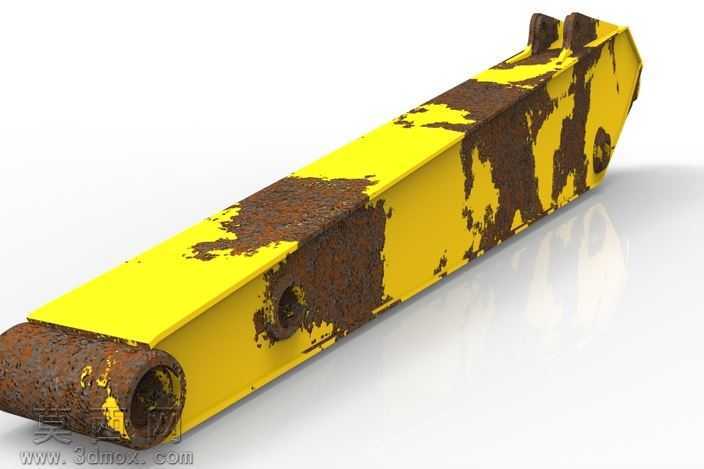

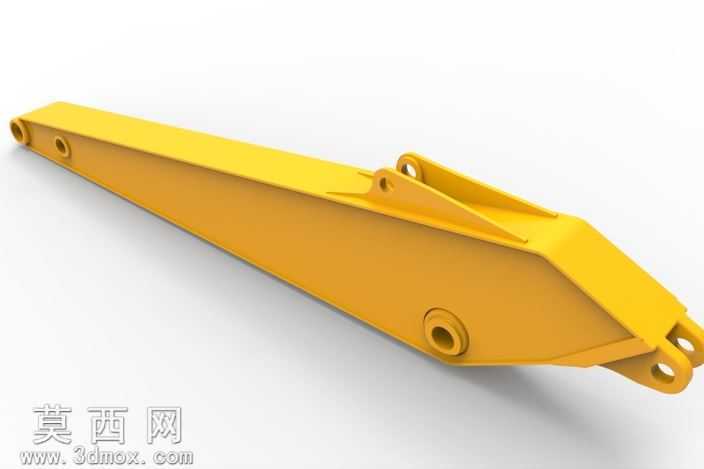

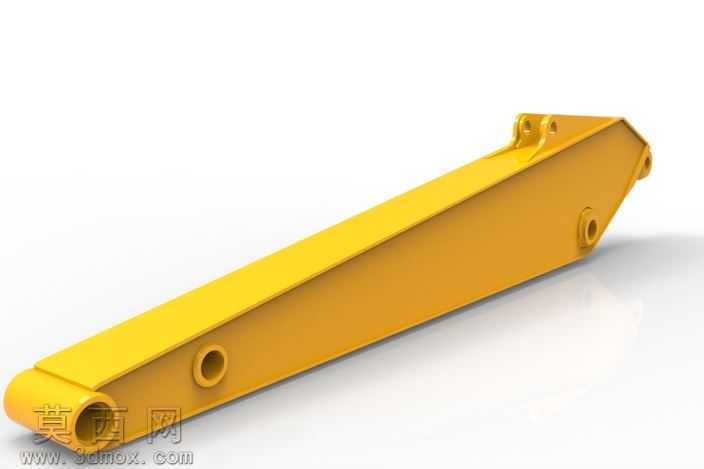

本作品为挖掘机工作装置核心部件动臂的三维参数化建模成果，建模过程严格遵循工程机械设计规范，以真实挖掘机臂的结构尺寸、受力特征为设计依据完成全流程构建。建模阶段首先梳理挖掘机臂的功能逻辑：作为连接挖掘机上部转台与斗杆的核心承载构件，该部件需要承担挖掘作业中的交变载荷、冲击载荷，因此建模时优先保证结构的力学合理性与装配兼容性。首先通过草图绘制完成臂体的主体轮廓，采用拉伸、拔模特征构建箱型臂的主体结构，还原真实挖机臂的变截面设计——臂体从与转台铰接的根部到与斗杆连接的端部逐步收窄，既保证根部的结构强度承载大载荷，又控制端部重量降低工作时的转动惯量。针对臂体上的关键铰接点位，采用高精度孔特征完成销轴安装位的构建，所有铰接孔的同轴度、孔位间距均严格匹配通用挖掘机的装配尺寸标准，孔位周边设计有加强凸台结构，模拟真实部件的应力分散设计，避免作业过程中铰接位置出现应力集中导致的结构失效。材质与渲染阶段，针对工程机械设备的涂装特征，为臂体主体赋予工程机械专用黄色哑光金属漆材质，还原真实挖机臂的漆面质感，漆面设置细微的颗粒粗糙度模拟户外作业设备的真实表面状态；铰接孔内壁赋予调质钢材材质，体现金属加工后的光滑金属质感，孔边倒角位置做细微的高光处理，突出机加工特征。结构细节上，臂体上表面设计有对应液压管路的安装支座、润滑脂注油点位的凸台结构，臂体侧面还原了焊接工艺留下的焊缝特征，通过扫掠特征构建连续的焊缝结构，还原真实焊接构件的生产工艺特征，臂体端部的铰接耳板采用对称结构设计，耳板厚度、开孔尺寸均经过结构校验，保证与斗杆、动臂油缸的装配无干涉。设计过程中重点考量了部件的可制造性，所有壁厚、圆角、加强筋的设计均符合焊接结构件的生产工艺要求，避免出现无法加工的薄壁、锐角结构，同时对臂体的内部加强筋布局做了还原，通过剖面可观察到内部对应高载荷位置的加强筋排布，完全匹配真实挖掘机臂的内部支撑结构，保证模型不仅具备外观展示效果，更可用于后续的结构力学仿真、装配模拟、工程教学演示等场景。渲染阶段采用影棚级柔光环境，突出臂体的金属漆面质感与结构轮廓，多角度展示臂体的整体形态与关键结构点位，清晰呈现各铰接位、安装位的位置关系与结构特征。
