复古造型手持通话听筒结构设计

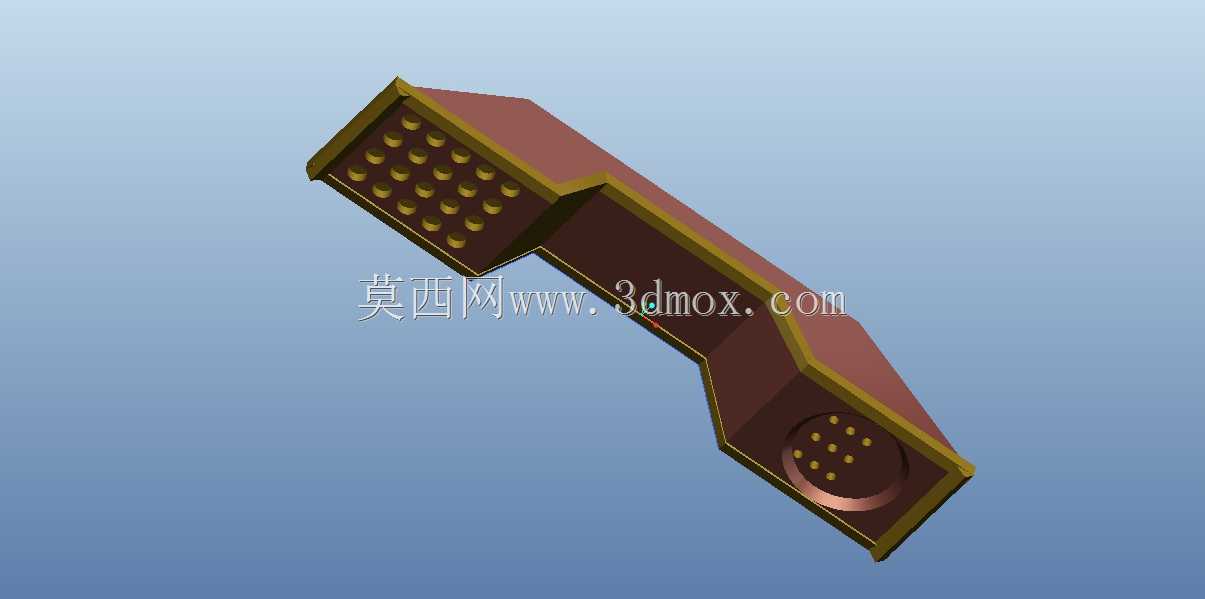

这款手持通话听筒的结构设计，首先围绕日常握持的人机交互逻辑展开，整体采用弯折式长条形壳体布局，握持段的截面做了适配手掌虎口弧度的收窄处理，两端分别对应受话与拾音模块的安装腔体，腔体边缘做了阶梯式限位结构，可直接卡接固定声学网罩与内部PCB安装座，无需额外增设固定压片，减少装配工序数量。从实际应用场景来看，这类结构既可以适配老式固定座机的配套手持终端，也可经过接口改装后用于工业对讲系统、公共服务岗亭的专用通话终端，甚至能作为复古主题文创类通讯外设的结构基础，适配不同场景下的手持通话需求。设计过程中优先考虑了手持状态下的重心分布，将整体重心落在握持段的中心位置，长时间持握不会出现端部落坠的疲劳感，两端的声学腔体做了独立的隔腔设计，避免受话端的声音通过壳体传导到拾音端产生啸叫问题，隔腔内壁预留了吸音棉粘贴的台阶位，可根据不同的声学要求调整吸音材料厚度。外形尺寸上，整体长度控制在成年人手掌可完全包覆握持段的范围，两端的出声孔阵列采用矩阵式排布，开孔直径与孔间距按照声学透声率要求计算确定，既保证声音传输的损耗控制在合理区间，也能避免外界大颗粒杂物进入腔体内部损坏声学元件。壳体的拼接采用卡扣加超声波焊接的组合方式，接缝位置设置了防水胶条的安装槽，可满足日常使用场景下防泼溅的要求，不需要额外做密封灌胶处理，后期维修时可通过专用工具拆解卡扣更换内部元件。安装边界方面，听筒尾部预留了线材出线的护线套安装位，护线套采用软胶材质，可反复弯折不易断裂，出线位置的壳体做了圆弧过渡，避免线材弯折角度过大出现内部线芯断裂的问题。两端的网罩安装位做了下沉式设计，网罩装配后与壳体外表面保持齐平，不会出现凸起硌手的问题，同时网罩与壳体之间预留了0.1mm的装配公差，可适配不同厚度的金属或者塑料网罩，降低供应链的选型难度。整个壳体的壁厚保持均匀，相邻壁厚差控制在20%以内，注塑生产时不会出现缩痕、翘曲等成型缺陷，壳体表面的装饰金边采用嵌件注塑的方式与主体壳体结合，相比后期粘贴或者喷涂的方式，结合强度更高，长期使用不会出现脱落、掉漆的问题。
