铸铁材质斜齿轮传动件三维设计

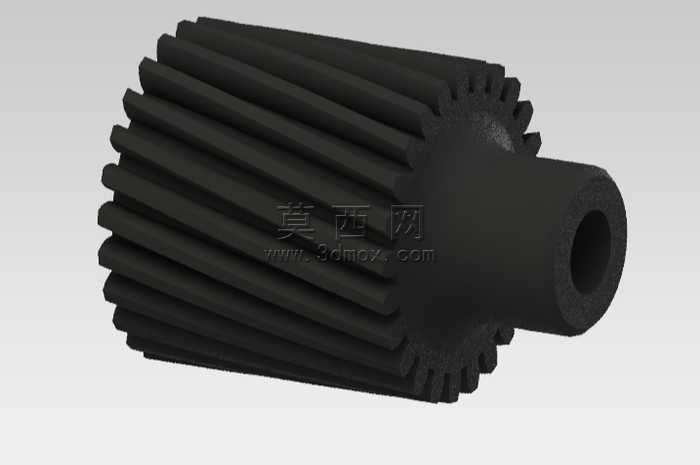

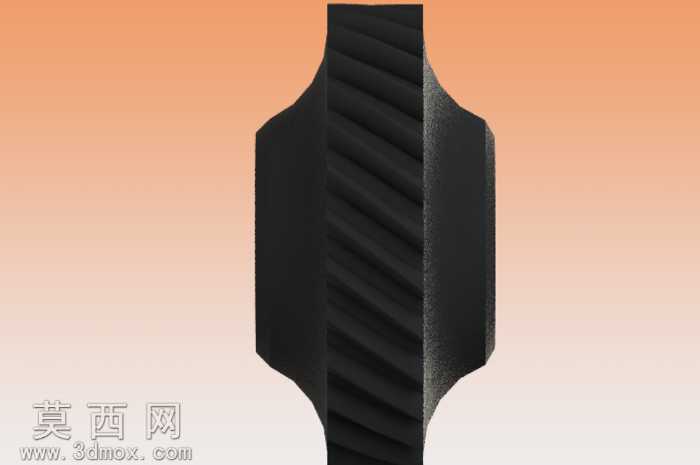

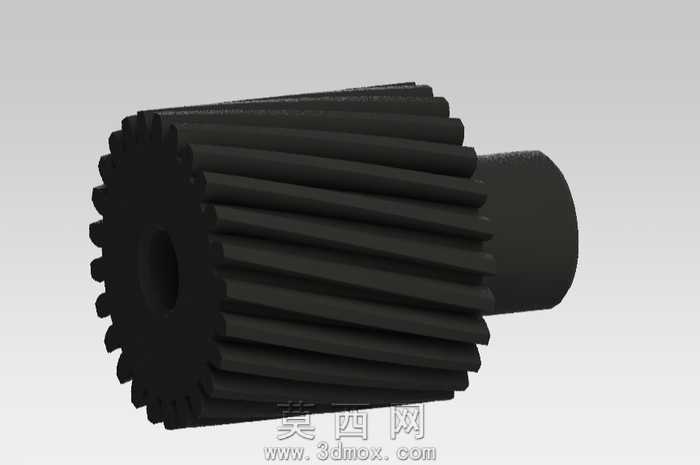

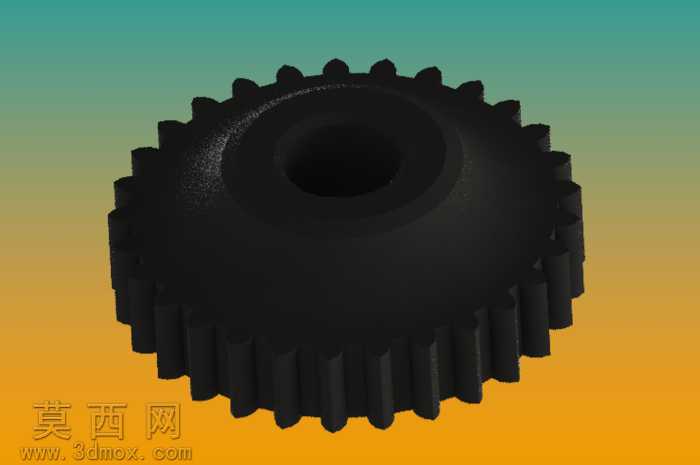

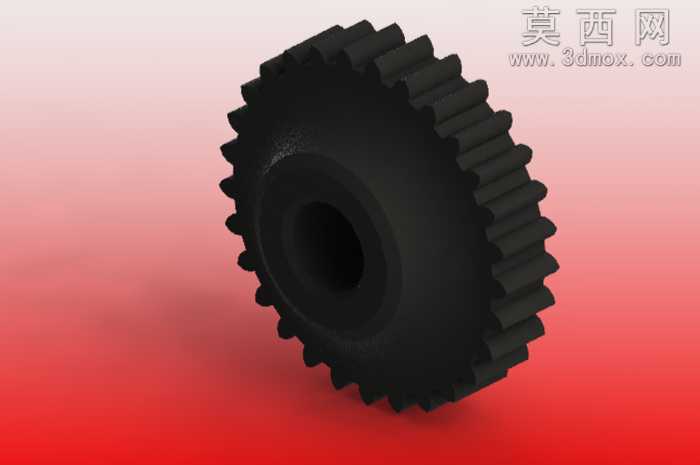

本作品为铸铁材质斜齿轮的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械传动零件的设计规范与精度要求。建模初期先梳理斜齿轮的核心参数逻辑，明确螺旋角、模数、齿数、齿宽等关键参数的匹配关系，先通过草图绘制完成齿轮的基准轮廓，确定齿轮的中心轴线、分度圆、齿顶圆、齿根圆的基准位置，为后续特征构建打下精准基础。齿形部分采用参数化建模方式生成渐开线齿廓，再通过螺旋扫描特征构建斜齿的螺旋走向，精准还原斜齿轮轮齿的倾斜角度与齿面弧度，保证齿形的啮合精度符合传动要求。轮体部分采用对称式结构设计，中部轮辐做了轻量化的过渡处理，既保证零件整体的结构强度，又合理控制零件自重，适配铸铁材质的铸造工艺特性，避免铸造过程中出现壁厚不均导致的应力集中问题。材质渲染阶段选用铸铁材质球，调整材质的粗糙度、反光度与颗粒质感，还原铸铁零件表面哑光、带有细微铸造纹理的真实质感，渲染过程中设置柔和的侧方光源，凸显轮齿螺旋面的起伏结构与轮体的轮廓过渡，让模型呈现出接近实际加工成品的视觉效果。设计过程中重点考量斜齿轮的传动特性，相比直齿轮，斜齿轮啮合时轮齿逐步接触，传动更平稳、噪音更低，承载能力更强，建模时特意优化了齿根的过渡圆角，降低应力集中系数，提升零件的疲劳寿命，同时轮体两端的倒角处理也做了精准还原，符合实际零件的加工装配要求，可直接用于机械传动系统的装配模拟、运动仿真以及后续的加工工艺规划参考。
