离心式曲面弯曲叶轮叶片三维设计

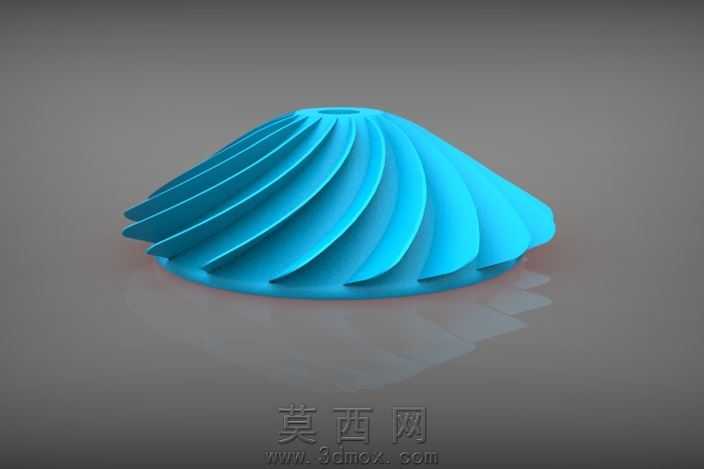

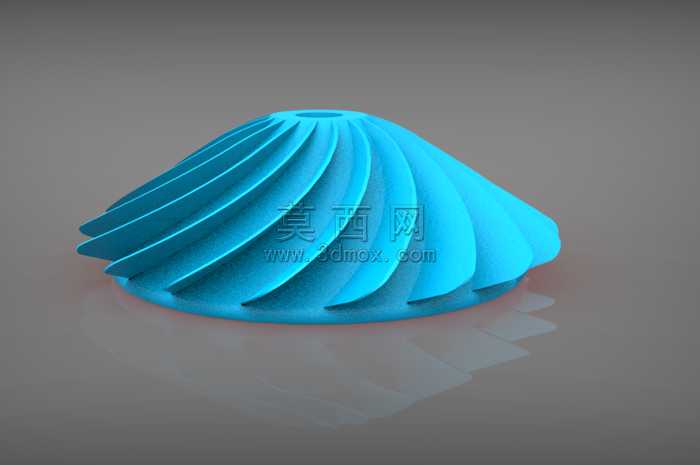

本作品为离心式流体设备配套的弯曲叶片三维建模设计，整体采用伞状锥面基底搭配均匀分布的弧形流道叶片结构，建模过程依托三维参数化设计工具完成，首先通过草绘绘制中心定位安装孔的基准轮廓，确定叶片整体的锥度基底尺寸，以中心轴为阵列基准，先完成单片弯曲叶片的曲面构建：通过多组不同高度的截面轮廓线进行放样操作，精准控制叶片从基底外缘到中心安装位的曲率变化，保证叶片曲面顺滑无折角，符合流体流经时的气动/液动流道设计要求，减少介质流动过程中的阻力损耗。完成单片叶片的曲面建模后，通过圆周阵列命令按照等角度间距完成所有叶片的均匀排布，阵列过程中严格校验每片叶片的安装角度与基底的贴合度，确保所有叶片与锥面基底完全融合，无错位、缝隙等建模缺陷。材质渲染阶段选用亮蓝色工程塑料质感材质，添加细微的磨砂纹理表现工业零件的真实质感，场景中设置柔和的漫反射光源与底部投影，清晰呈现叶片的曲面弧度、厚度变化以及相邻叶片之间的流道间隙，直观展示叶片的立体结构特征。设计过程中重点考量叶片的弯曲角度参数，通过调整叶片的扭转弧度适配离心设备的介质推送需求，中心位置的通孔为标准安装定位孔，可直接与配套的叶轮转轴进行装配对接，整体结构无冗余设计，所有曲面均经过曲率连续性校验，既满足流体力学的性能要求，也具备良好的加工可行性，可直接用于后续的结构仿真、3D打印验证或者注塑模具开发参考，叶片的厚度从根部到外缘做了渐变处理，根部加厚提升结构强度，外缘做薄优化流体切入角度，整体结构紧凑，曲面过渡自然，完整还原了离心叶轮叶片的典型结构特征。
