甘地纺轮纪念摆件三维结构设计

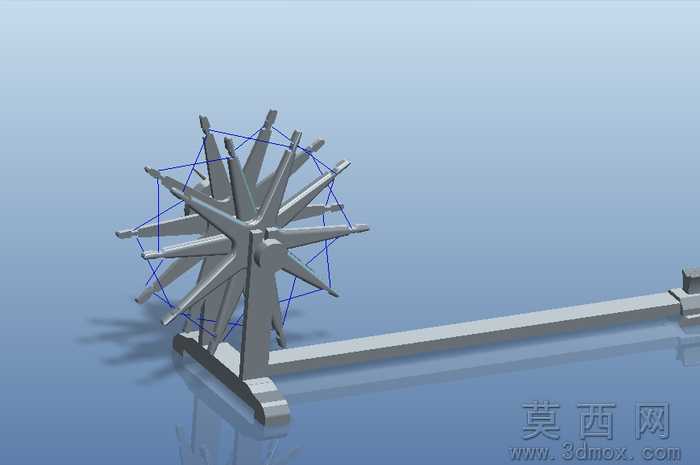

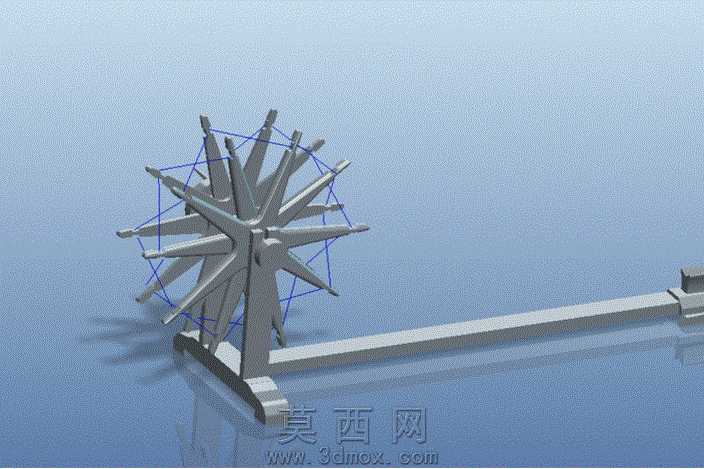

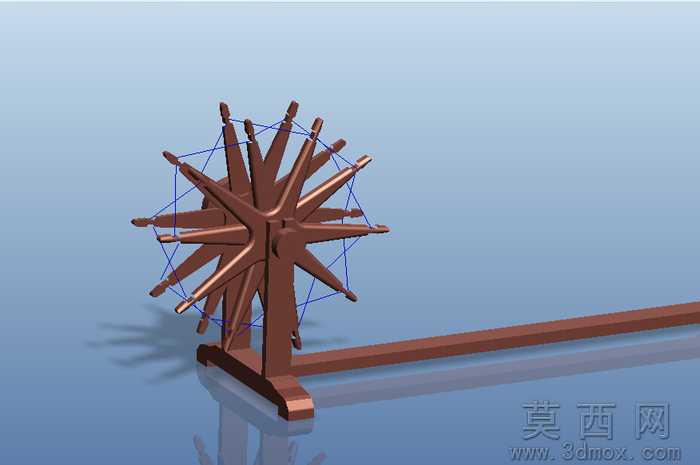

本作品为纪念甘地发起抵制英国货运动的纺轮主题摆件，采用Pro/Engineer Wildfire5.0完成全参数化三维建模，整体结构分为立式支撑底座、长条形延伸横梁、多辐条纺轮主体三个核心部分。建模过程中首先绘制底座的二维轮廓草图，通过拉伸、倒圆角命令生成带稳定配重的一体式底座，底座与横梁采用一体化衔接设计，避免装配间隙带来的结构松动问题。纺轮主体采用中心轮毂加放射状辐条的结构，单根辐条通过草图旋转生成后，采用圆周阵列命令完成16根辐条的均匀排布，辐条末端通过蓝色虚拟连线模拟传统纺车的纱线牵引结构，还原纺轮运转时的纱线张紧状态。材质渲染阶段，主体金属结构采用哑光磨砂铸铁材质，调整粗糙度参数至0.6、反射强度0.2，模拟老旧纺轮的金属质感，蓝色纱线部分采用半透明尼龙材质，设置折射参数1.45，还原纱线的轻盈通透感。结构设计上，纺轮中心与支撑立柱顶端采用转动副约束，可模拟纺轮绕中心轴自由旋转的运动状态，横梁末端设置有限位挡块，避免纺轮转动幅度过大脱离支撑结构。设计思路围绕甘地Swadeshi运动的核心象征展开，整体比例经过反复调整，纺轮直径与横梁长度比例控制在1:2.3，保证摆件放置时的视觉平衡，支撑立柱高度与纺轮半径比例为1.2:1，既保证纺轮转动时不会触碰底座，又让整体造型紧凑协调。建模过程中对所有棱边都添加了R0.5的倒圆角处理，避免尖锐棱角带来的安全隐患，同时让模型视觉效果更柔和贴近传统手工艺品的质感。渲染阶段采用淡蓝色渐变背景，添加45度角柔光光源，投射出柔和的阴影效果，突出纺轮辐条的层次感与结构立体感，整体模型完整还原了传统纺轮的结构特征，同时通过简化设计让其适合作为桌面纪念摆件使用，转动结构的加入也让模型具备动态展示效果，更好地传递其背后的历史象征意义。
