风机用导流式叶轮叶片组件结构设计

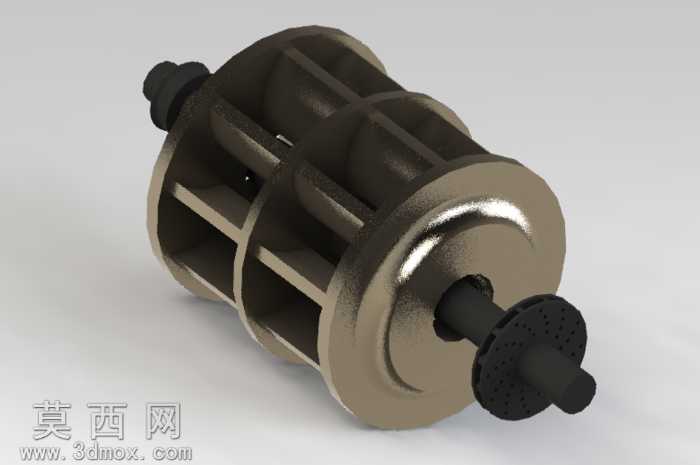

本模型为风机配套的叶轮叶片导管组件，采用三维参数化建模方式完成整体结构搭建，建模过程中先以中心传动轴为基准定位，依次完成两端锁紧结构、带多孔定位的端盘、双层轮盘以及周向均匀排布的叶片结构的特征绘制，所有叶片的安装角度、弧度参数均经过统一约束，保证周向排布的对称性，避免后续运行时出现动平衡偏差。模型渲染阶段针对不同部件匹配了差异化材质效果，金属轮盘与叶片部分采用磨砂金属材质，还原铸钢部件的哑光金属质感，表面添加细微的使用磨损纹理提升真实感，中心传动轴与端部锁紧件采用发黑处理的硬质金属材质，呈现深黑色哑光金属效果，端盘上的多孔结构做了倒角细节处理，避免尖锐棱角的视觉违和感。结构设计上采用双层轮盘夹装叶片的形式，叶片为弧形导流结构，能够在风机运行时引导气流沿预设通道流动，降低气流紊流带来的能耗与噪音，中心轴与轮盘的连接位置设置了定位凸台，保证装配时的同轴度，轴端的多孔端盘可用于与动力输出端的固定连接，端部的锁紧结构可限制轮盘的轴向窜动，提升整体结构运行稳定性。设计过程中重点考量了叶片的曲面弧度与气流走向的匹配度，通过曲面放样、阵列特征完成多叶片的快速排布，同时对所有装配接触面做了公差预留设计，方便后续实际生产中的装配调试，整体模型结构完整，细节特征清晰，可直接用于风机结构教学、产品方案演示以及后续的工程图导出加工参考。
