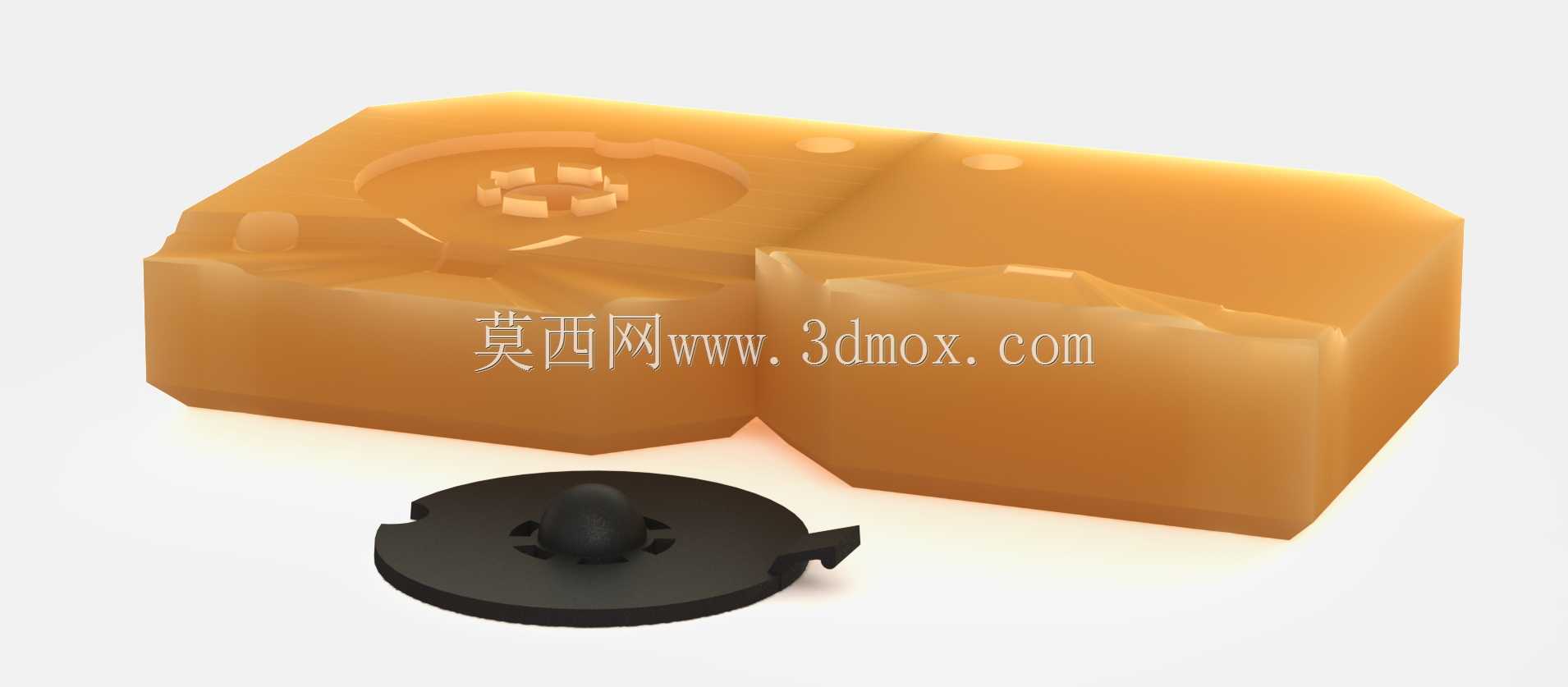

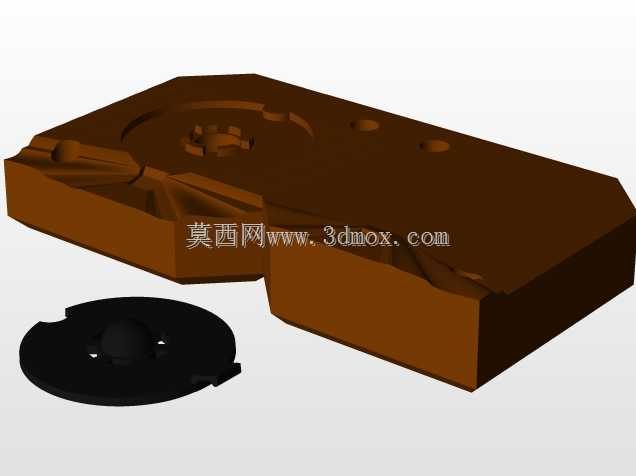

3D打印咖啡壶盖成型模具结构设计

这套模具面向小批量定制咖啡器具的生产场景，适配桌面级FDM与光固化3D打印设备的加工边界，专门用于咖啡壶密封盖的一体成型生产，无需额外的复杂金属模架配套，能满足独立工作室、小型文创厨具品牌的打样与小批量供货需求。从实际使用场景来看，咖啡壶盖需要兼顾壶口的密封性能、倾倒时的防漏效果，以及盖体顶部透气阀的装配精度，这套模具在分型面设计上特意将盖体的倒扣卡扣结构做了侧向抽芯的简化处理，拆分后的模腔块没有复杂的行位机构，打印完成后仅需简单去除支撑就能合模使用，不需要额外的机加工二次修整。模腔的进料口设置在盖体边缘的非外观面位置，避免在盖体的顶面光滑区域留下进料痕迹，合模定位依靠模腔边缘的凹凸止口实现，不需要额外加装导柱导套，打印时两个半模的定位公差控制在0.1mm以内，合模后不会出现披锋过大的问题。设计过程中优先考虑了3D打印的工艺特性，模腔的所有转角位置都做了R1.5以上的圆角过渡，避免打印过程中出现应力集中导致的模腔开裂，同时模壁厚度统一设置为8mm，既保证注料时的模腔强度不会因为注料压力发生胀模，也不会因为壁厚过大增加打印耗时与材料消耗。成型后的咖啡壶盖边缘带有定位凸缘，能适配直径65-75mm的常规手冲咖啡壶、法压壶壶口，盖体中心的安装位可以直接配套通用的硅胶透气塞，不需要后续二次加工开孔。模具的整体外形尺寸控制在120mm*80mm*45mm，刚好适配多数桌面级3D打印机的成型平台尺寸，一次打印就能完成整套模腔的制作，打印完成后仅需对分型面做简单的打磨抛光，就可以投入低熔点蜡基、树脂基材料的注模生产，小批量生产时单模的成型周期控制在15分钟以内，能快速响应定制化咖啡器具的改款需求，不需要像传统钢模那样承担高额的开模成本与漫长的加工周期。针对咖啡壶盖经常接触高温饮品的使用需求，模腔的内表面粗糙度设计为Ra1.6，成型后的盖体表面不需要额外抛光就具备良好的光滑度，不容易残留咖啡渍，日常清洁更方便。模腔底部特意设置了2mm深度的排气槽，注料时模腔内的空气可以顺着排气槽排出，避免成型后的盖体出现气泡、缺料等缺陷，保证每个成型件的结构完整性。
