小型挖掘装载机工作装置三维设计

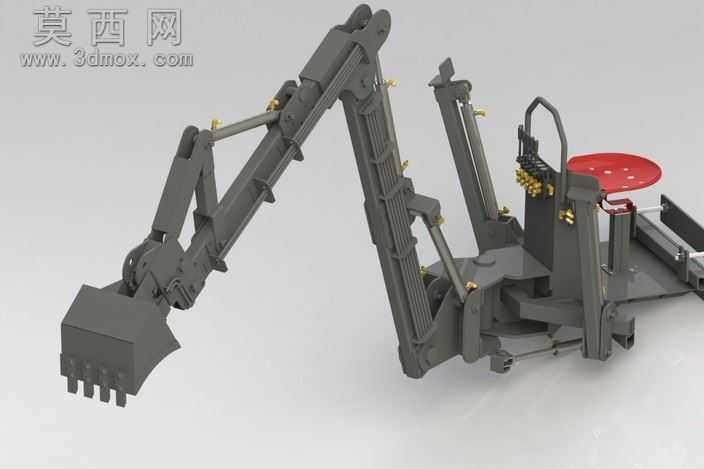

本模型为小型挖掘装载机的核心工作装置三维设计，整体建模过程围绕工程机械实际作业需求展开，在三维建模环境中完成了所有零部件的参数化搭建，从基础的铲斗斗齿结构、动臂铰接点位，到液压油缸的安装支座、回转基座的连接结构，每一处细节都参照真实小型工程机械的尺寸比例进行还原，确保各部件装配关系准确无干涉。模型渲染阶段采用了哑光深灰金属材质模拟主体钢结构，搭配亮红色的操作座椅形成视觉区分，液压管路接头处做了黄铜色金属质感处理，铰接销轴部位添加了金属光泽细节，整体渲染效果真实还原了工程机械的工业质感，能够清晰展现装置的结构层次。结构设计上，该装置搭载了液压快速连接结构，可实现属具的快速切换，适配不同作业场景需求；设计了180度旋转手臂结构，大幅拓展了作业覆盖范围，相比传统固定臂结构作业灵活性显著提升；同时对液压回路进行了优化设计，通过精简管路布局、优化油缸排布，将液压元件的使用量减少了二分之一，在保证作业推力与动作稳定性的前提下，有效降低了装置整体重量与制造成本。整个建模过程严格遵循机械设计装配规范，所有铰接部位预留了合理的转动间隙，液压油缸的伸缩行程与臂架运动轨迹做了运动仿真验证，确保动臂抬升、铲斗收放、臂架回转等动作都符合真实机械的运动逻辑，没有出现结构死点或运动干涉问题，能够直观展现小型挖掘装载装置的作业原理与结构特点，可为同类小型工程机械的结构优化、教学演示提供直观的三维参考。
