按压式气雾罐空气清新剂外观结构

日常做日化包装类结构建模时，这类气雾罐型清新剂是很常见的民用产品结构参考，不少刚接触外观逆向的工程师容易把这类罐体做的过于生硬，忽略实际量产时的装配边界与曲面过渡要求。先从实际应用场景说，这类罐体广泛用在居家、办公、商用公共空间的异味遮盖场景，依靠罐内抛射剂压力将调配好的清新剂雾化喷出，实现快速改善局部空气气味的作用，和普通手扣式喷雾瓶不同，气雾罐属于承压容器，外表面的建模精度直接影响后续结构件配合的公差预留。

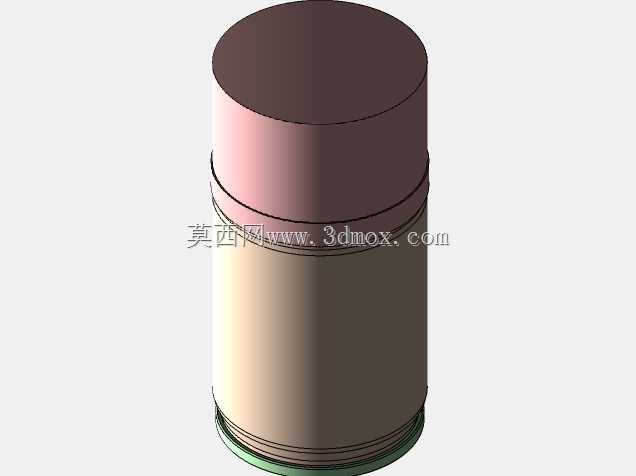

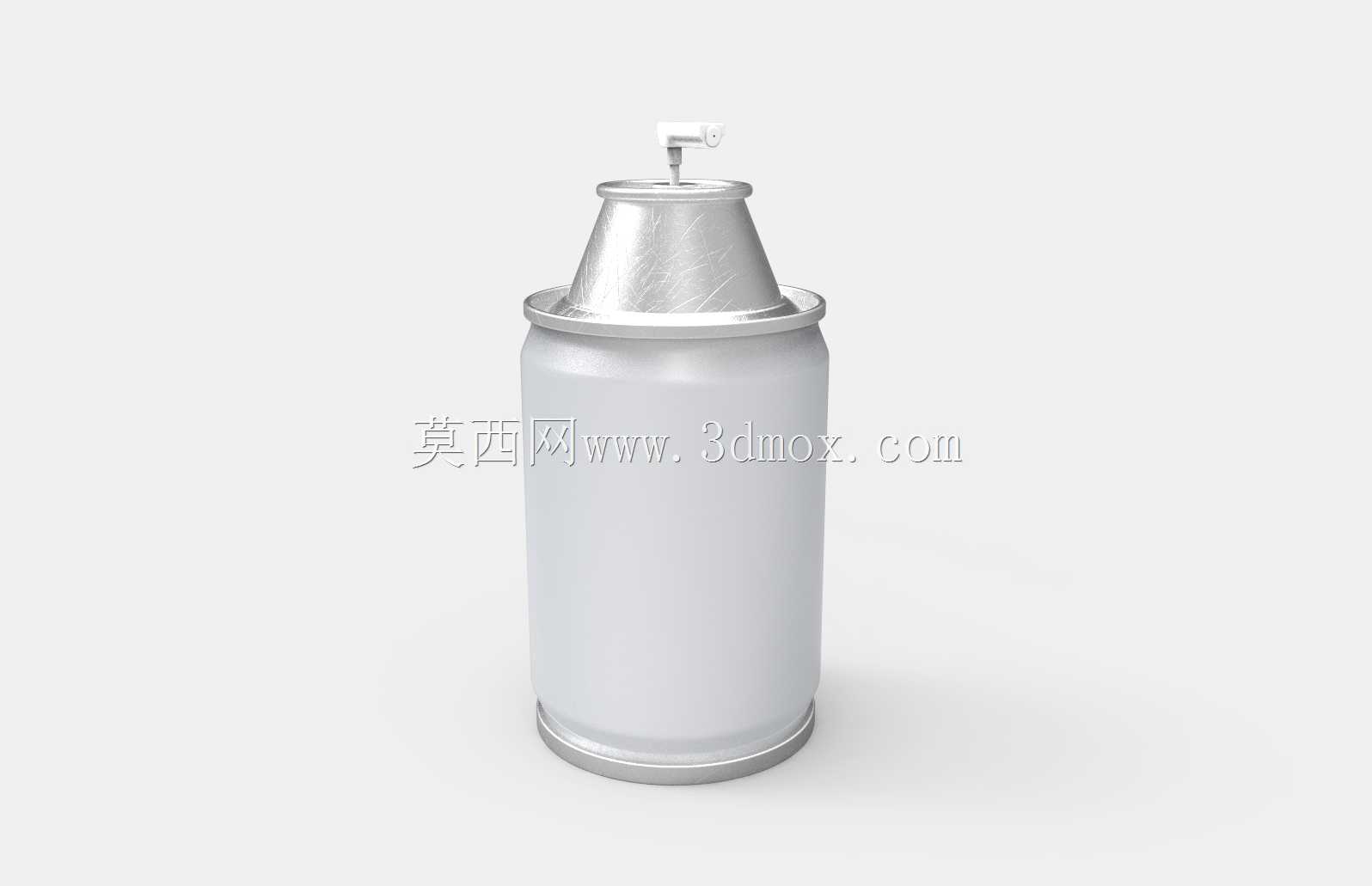

建模时优先处理的是罐体的三段式结构分界：底部的卷边封合位置、中部的直筒罐身、上部的喷头基座与外罩配合段。底部卷边不是简单的圆角过渡，实际量产时这里是马口铁罐体与底盖的双重卷封结构，外表面要预留0.3mm左右的涂层厚度偏移，做外观面时不能直接按钣金展开尺寸做曲面，要考虑印刷、喷塑后的外层厚度增量，不然后续做渲染或者结构干涉检查时，会出现底盖与放置平面的虚接触问题。中部直筒段的直径是这类罐体的核心安装边界，常规家用款的罐身直径在65mm左右，整体高度控制在150mm上下，这个尺寸是兼顾握持手感与内容物容量的平衡值，建模时直筒段要做轻微的拔模斜度，角度控制在0.2度以内，既符合金属罐体冲压成型的脱模要求，又不会让肉眼看出明显的锥度，避免视觉上的上粗下细违和感。

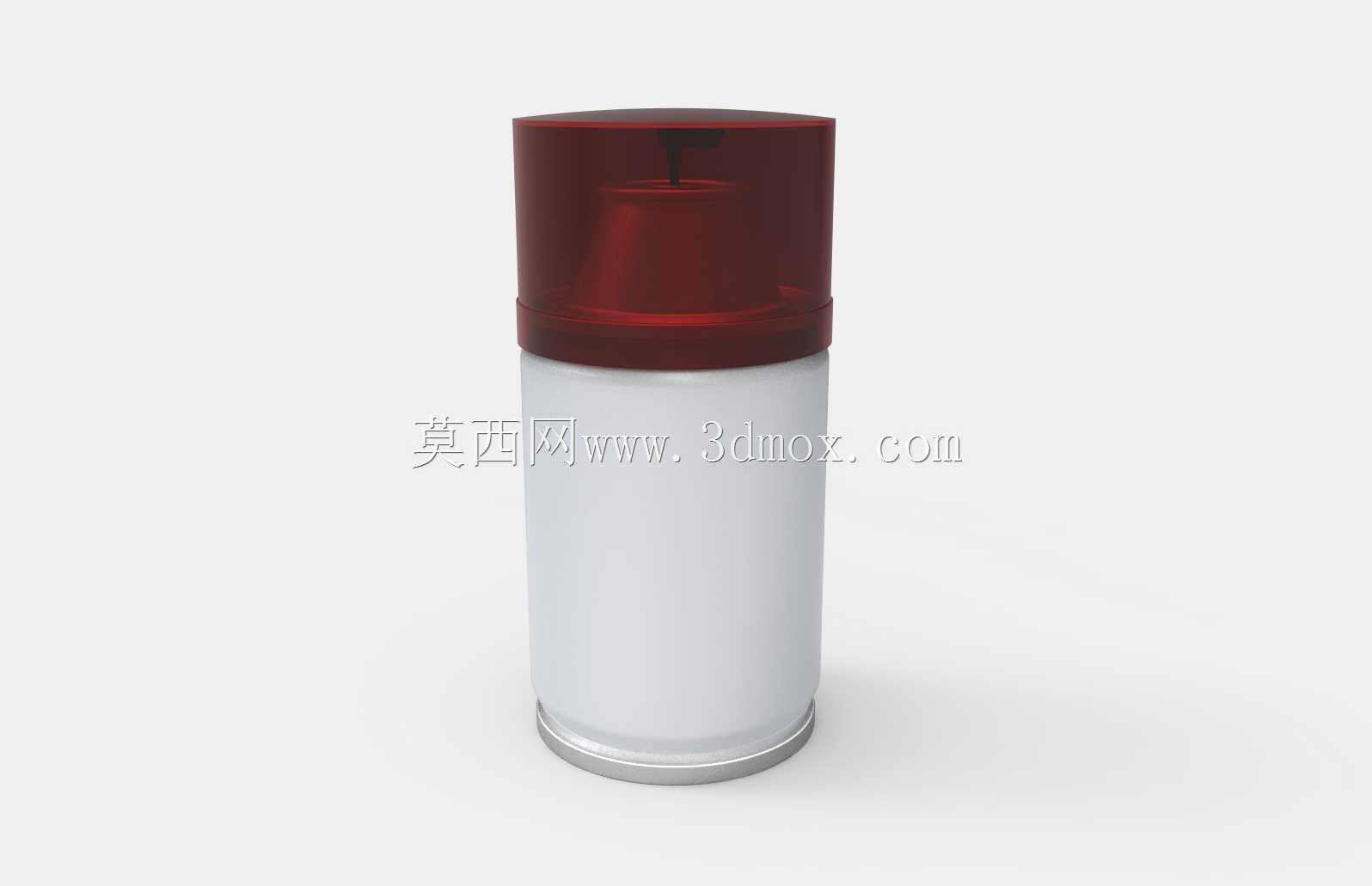

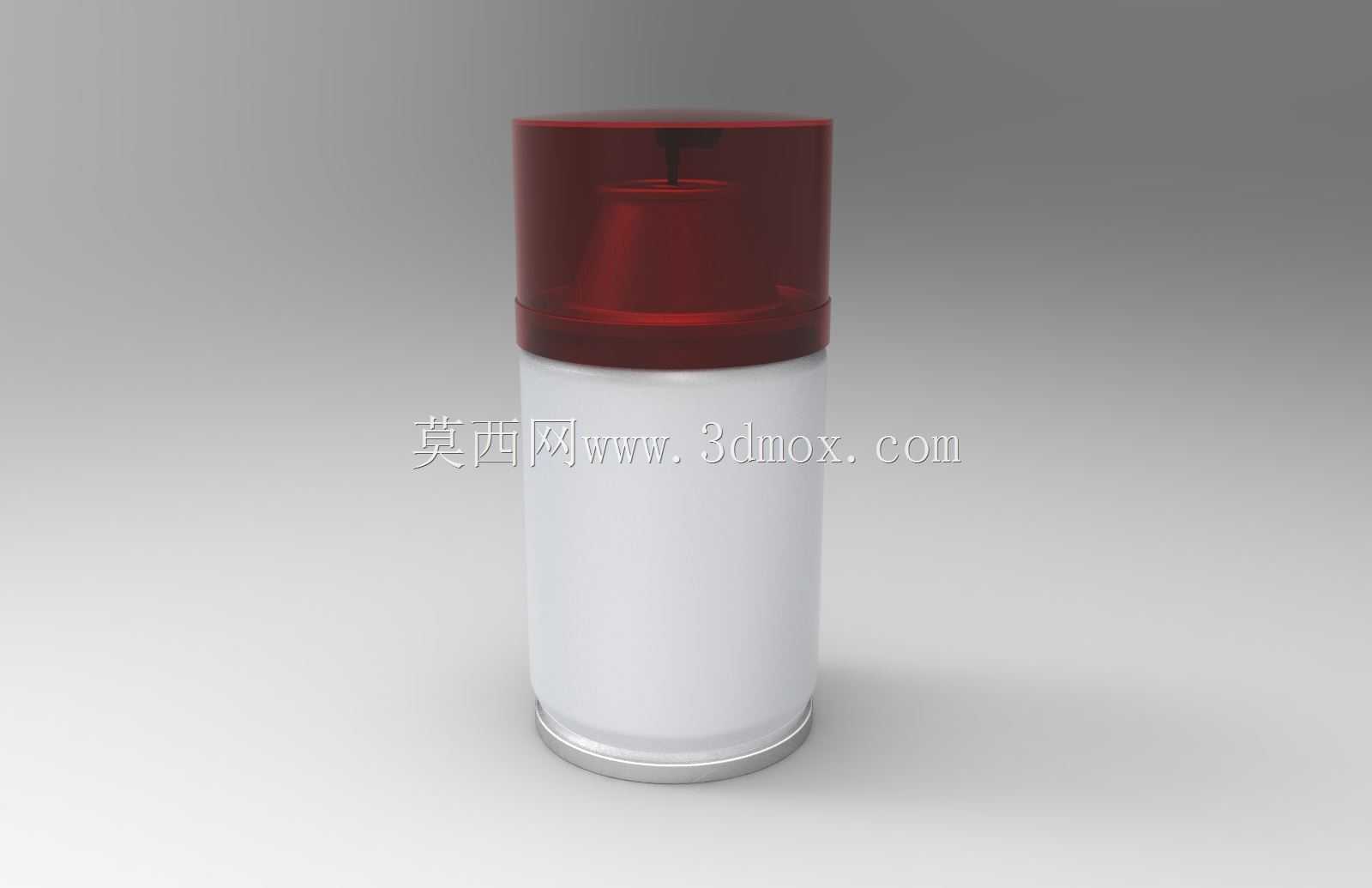

上部的红色半透明外罩是外观建模的重点，外罩和罐身的配合是卡扣式结构，配合段的止口要做0.15mm的间隙预留，外罩顶部的按压区域要做内凹的曲面，贴合手指指腹的按压弧度，实际按压行程在8mm左右，建模时要把按压的活动空间预留出来，不能让外罩和内部喷头基座出现运动干涉。很多新手建模时容易把外罩的红色部分做的完全不透明，忽略实际材质是半透明PP材质，光线穿过时会有轻微的散射效果，外观面的粗糙度要控制在Ra0.8左右，既保留塑料件的哑光质感，又不会因为过于粗糙失去半透明的通透感。

这次的建模只做外部表面结构，没有还原内部的阀门、吸管、抛射剂腔室等内部结构，足够满足外观渲染、包装尺寸校核、陈列摆放模拟这类场景的使用需求，做外部曲面时所有的过渡圆角都做了G2连续，没有出现锐边或者曲面褶皱，导入到渲染软件中不会出现破面问题，罐身的白色区域是预留的标签张贴位置，该区域的曲面做了展平预处理，后续做标签贴图时可以直接映射，不需要额外调整UV坐标。实际工程应用中，这类外表面模型可以直接用来做产品的外包装设计参考、货架陈列的空间占位校核，也可以作为同类气雾罐产品改型设计的基础曲面，省去从零开始搭建基础轮廓的时间，建模时所有的曲面都做了参数化保留，调整直径、高度参数时可以快速衍生出不同容量规格的罐体结构，不需要重新绘制轮廓线。
