低温泵用螺旋诱导轮结构设计

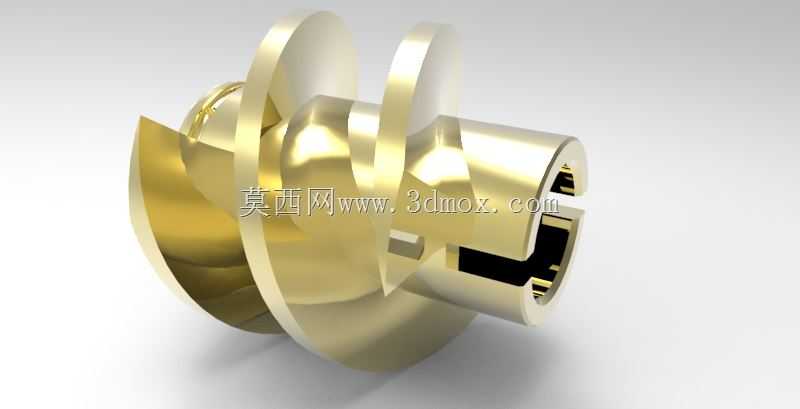

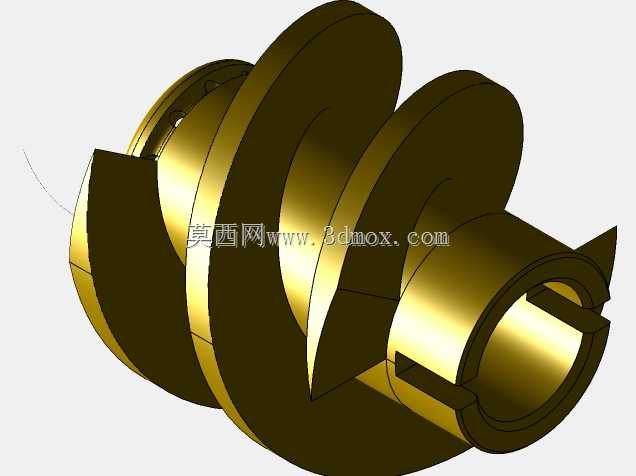

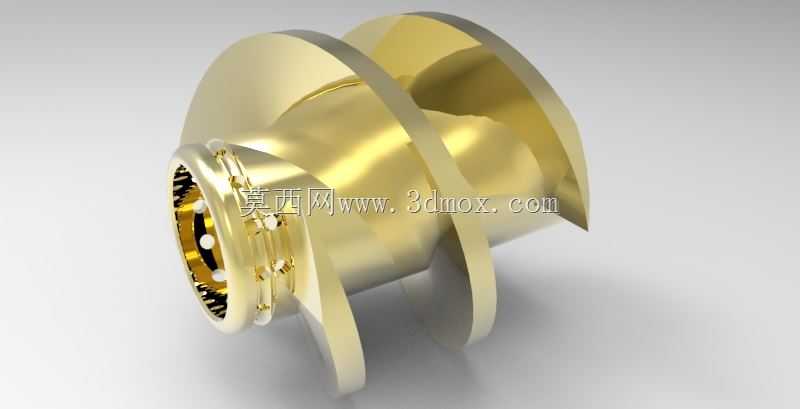

　　在低温流体输送场景中，常规离心泵叶轮入口处极易因介质饱和蒸气压偏低、入口压头不足产生气蚀，轻则造成泵组流量扬程骤降、运行振动超标，重则快速剥蚀叶轮过流表面，直接导致泵组失效停机，而诱导轮本身属于轴流式前置增压部件，安装在离心泵首级叶轮的前端入口位置，本身具备的螺旋升角结构可以在极低的入口净正压头工况下，对进入泵腔的低温介质提前做功增压，抬升介质进入首级叶轮时的压力值，从根源上降低气蚀发生的概率，这也是低温泵、高速离心泵、火箭发动机燃料输送泵等对气蚀余量要求极高的泵组必须配置诱导轮的核心原因。这款诱导轮采用等螺距螺旋叶片设计，整体为轮毂与叶片一体化的回转类结构，叶片外缘与泵腔内壁的配合间隙控制在极小的公差范围内，

　　避免介质回流造成的容积效率损失，轮毂采用锥度过渡设计，从入口端的小直径平滑过渡到与首级叶轮对接的大直径端，既可以减少介质流动过程中的局部阻力损失，也能保证结构本身的刚性，避免高速旋转下叶片产生共振变形。从安装边界来看，诱导轮入口端设计有内花键连接结构，与泵轴的花键段直接配合传递扭矩，花键齿侧的配合公差按照过渡配合选取，既保证装配时的便利性，也能避免高速运转时的键侧冲击，轮毂端面设计有定位止口，与泵轴的轴肩端面贴合实现轴向定位，不需要额外的轴向固定结构即可保证运转时的轴向位置精度，叶片的进口边做了圆滑修型处理，避免锐边结构造成的介质流动分离，出口边与首级叶轮的入口流道做了对齐匹配，保证经过诱导轮增压的介质可以平顺进入首级叶轮的叶道，

　　减少流道内的水力冲击损失。在实际工程应用中，这类诱导轮通常适配输送液氧、液氮、液化天然气等低温介质的低温泵，也可用于高速锅炉给水泵、化工流程泵等对气蚀性能要求严苛的场合，设计过程中需要重点匹配泵组的额定转速、设计流量、入口压力参数，调整叶片的螺距、叶片数、轮毂比参数，保证诱导轮本身的气蚀余量远低于泵组整体的要求气蚀余量，同时要兼顾诱导轮本身的水力效率，避免前置增压过程中造成过多的能量损耗。叶片的型线采用空间螺旋曲面设计，建模过程中需要先根据水力设计得到的不同截面翼型坐标，通过螺旋线扫掠生成整体叶片曲面，再对进出口边做倒圆处理，曲面的光顺度直接影响介质的流动状态，建模完成后需要检查叶片与轮毂连接处的圆角过渡，

　　避免应力集中造成的结构强度问题，尤其是低温工况下材料本身的韧性会有所下降，应力集中位置很容易在交变载荷下产生疲劳裂纹。从尺寸匹配角度，诱导轮的外径尺寸需要和泵体入口段的内腔尺寸匹配，单边间隙通常取直径的千分之二到千分之五，间隙过大会增加回流损失，间隙过小则容易在运转过程中因为轴的挠曲变形、热胀冷缩造成叶片与泵腔的刮蹭，轮毂内孔的尺寸与泵轴配合段的尺寸公差按照h7/H6的精度选取，保证装配后同轴度符合要求，整个诱导轮做动平衡校正，平衡等级取G2.5级，适配泵组最高转速的动平衡要求，避免高速运转时产生额外的振动载荷。在实际选型匹配过程中，不能随意替换不同参数的诱导轮，叶片的安装角、螺距参数如果和泵组原有设计不匹配，不仅无法起到防气蚀的作用，反而会造成流道内的流动紊乱，降低泵组的整体效率，严重时还会造成泵组的运行电流超标、振动值超限，建模时需要严格还原水力设计的型线参数，尤其是叶片的进出口安放角，直接决定了诱导轮的增压能力和流量适配范围。
