带冷却结构的微硫酸反应装置

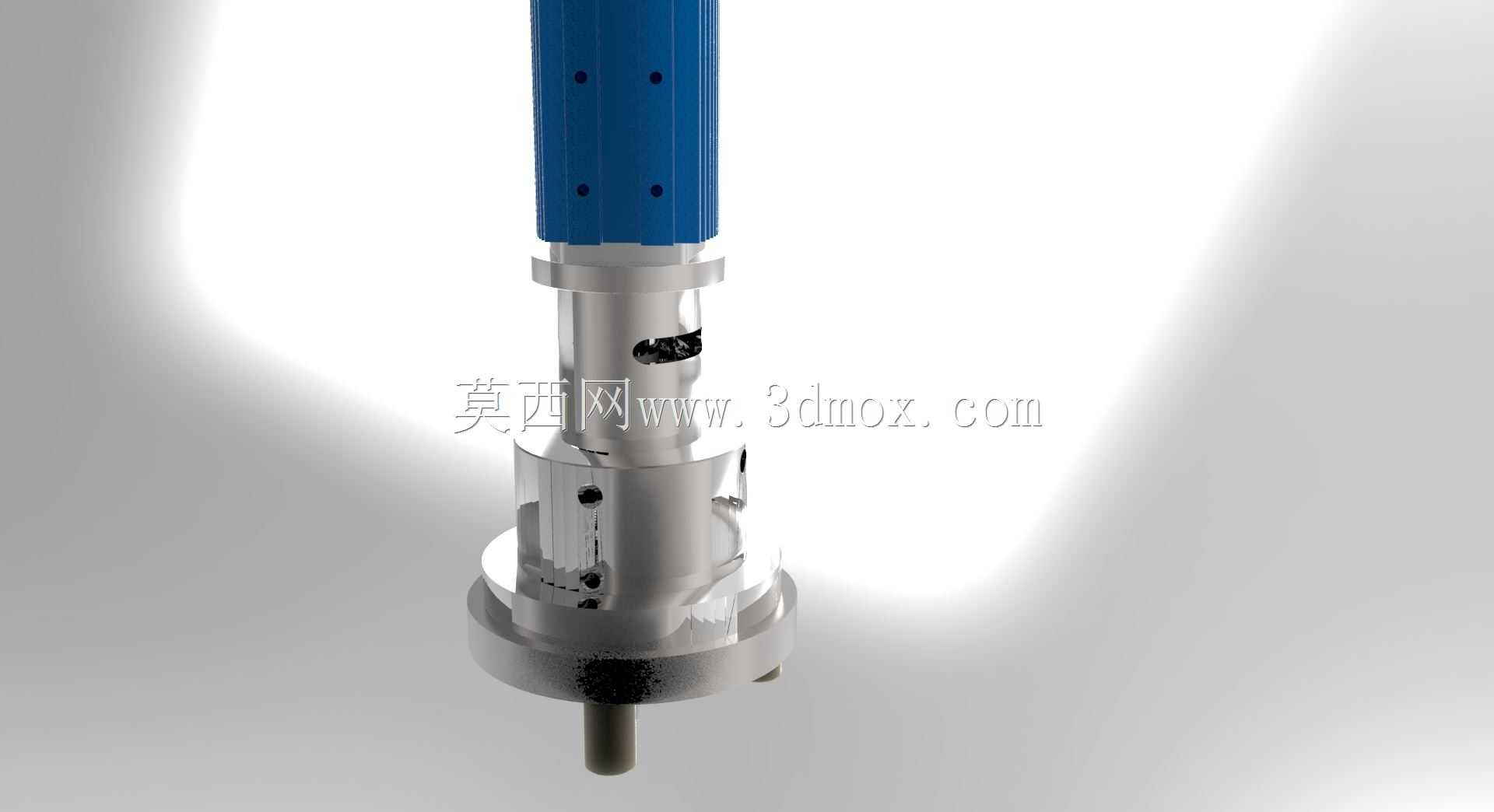

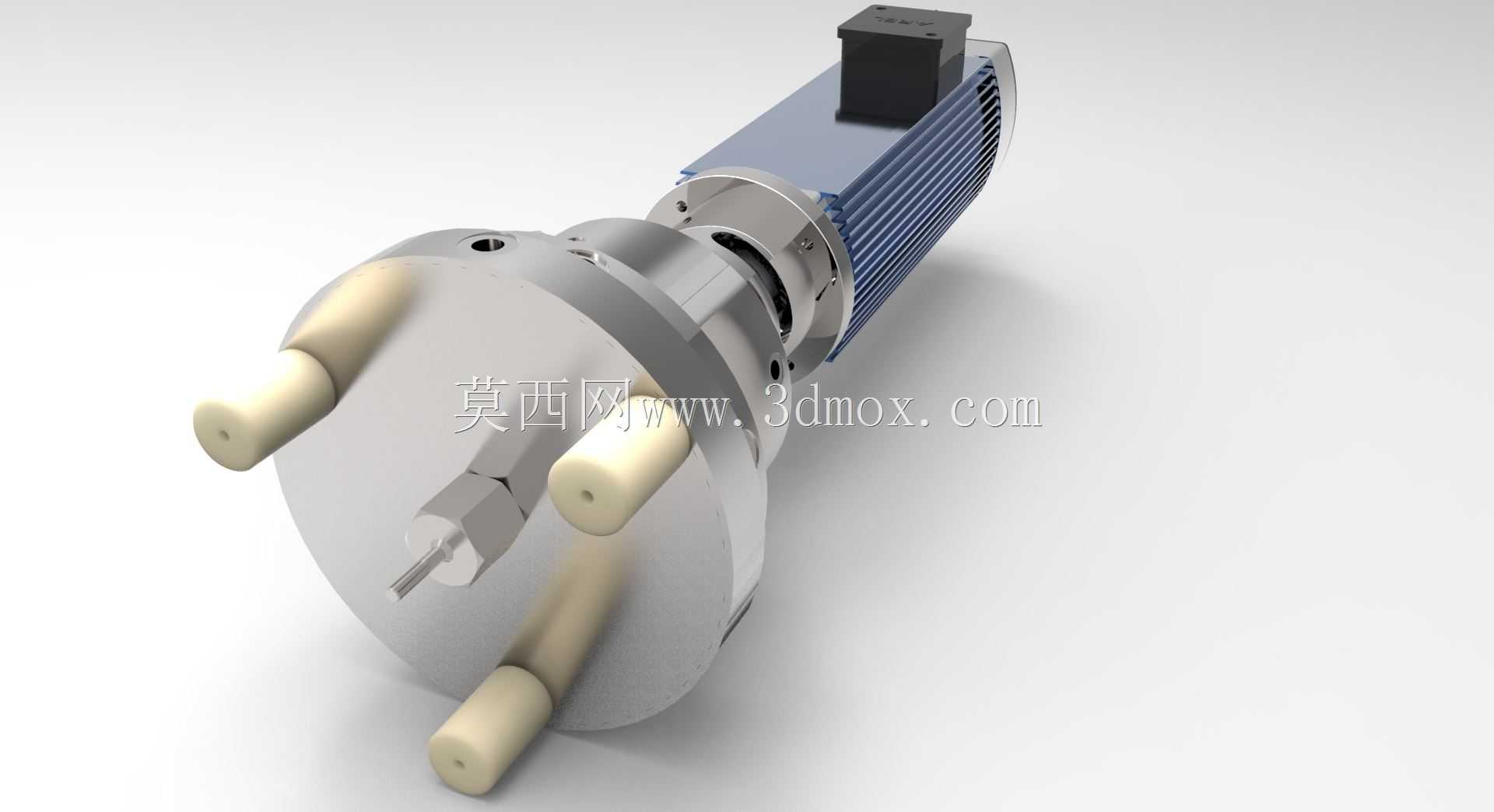

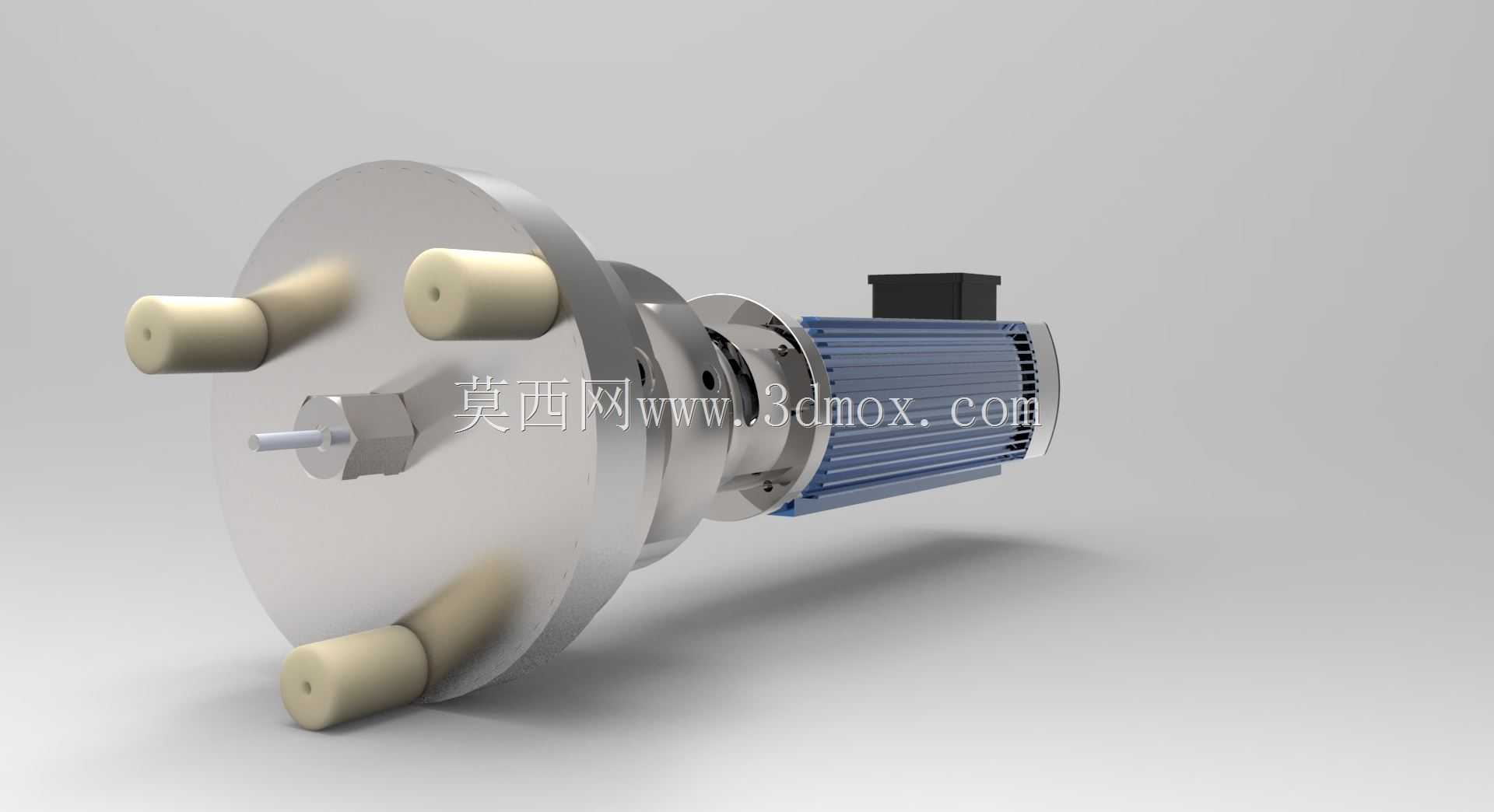

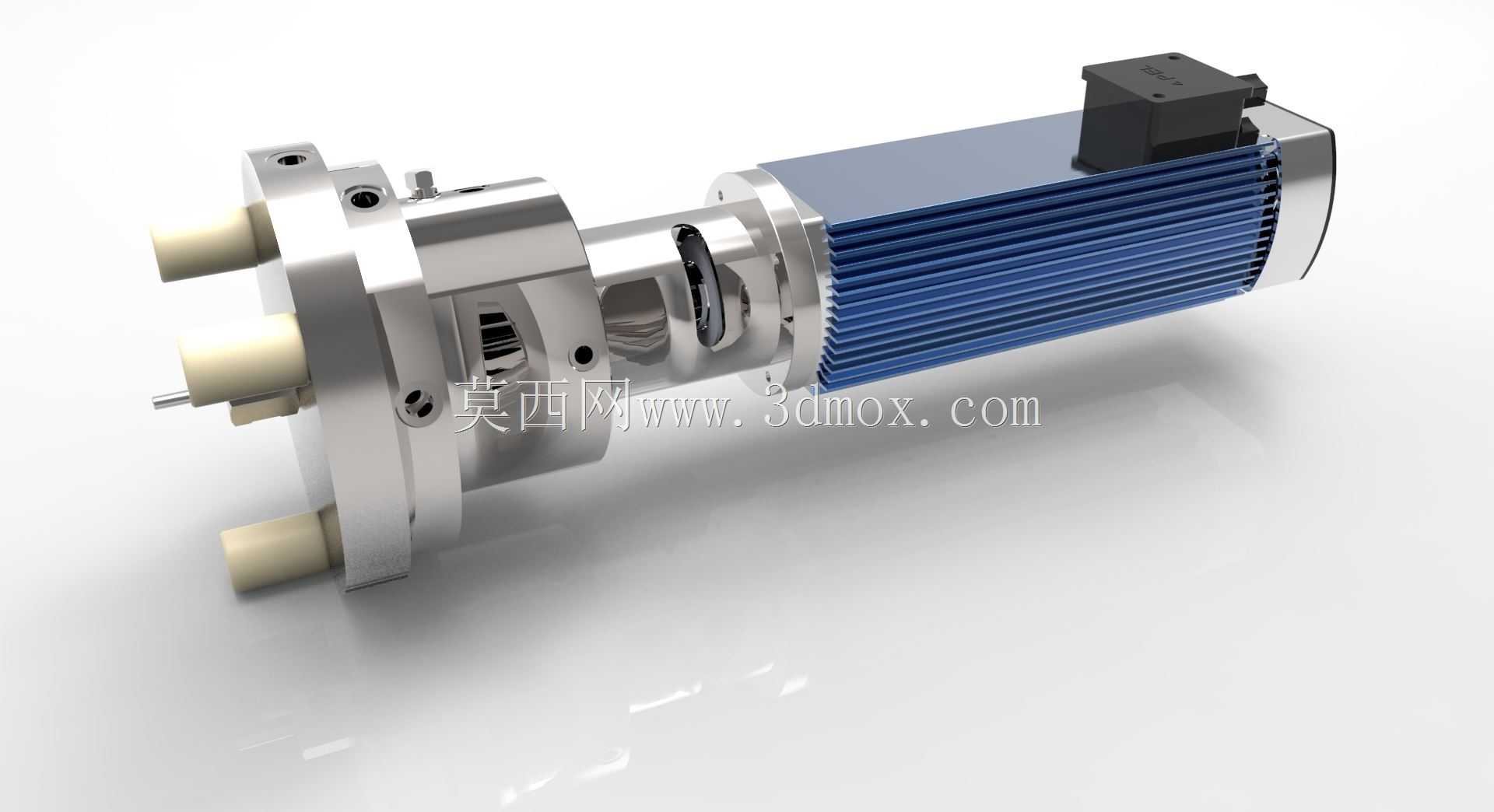

　　在精细化工、石油化工的小流量连续反应场景中，常规大容积反应釜存在物料停留时间不均、换热效率不足、副反应占比高的痛点，这类带集成冷却结构的微型反应装置，正是针对小流量高反应热工况开发的专用反应设备，可直接对接实验室小试、中试线的连续化生产流程，也可嵌入小型模块化化工生产单元完成硫酸类强腐蚀、强放热介质的反应作业。从结构设计逻辑来看，该装置采用驱动端与反应腔体直连的集成式布局，驱动段采用散热筋结构的伺服驱动单元，可在长时间连续运行工况下维持绕组温度在合理区间，避免驱动单元过热导致的转速波动，保障反应腔内物料混合、推送的稳定性。反应腔体端采用多接口布局，三个呈圆周分布的介质接口可分别接入不同反应物料、冷却介质或测温测压元件，

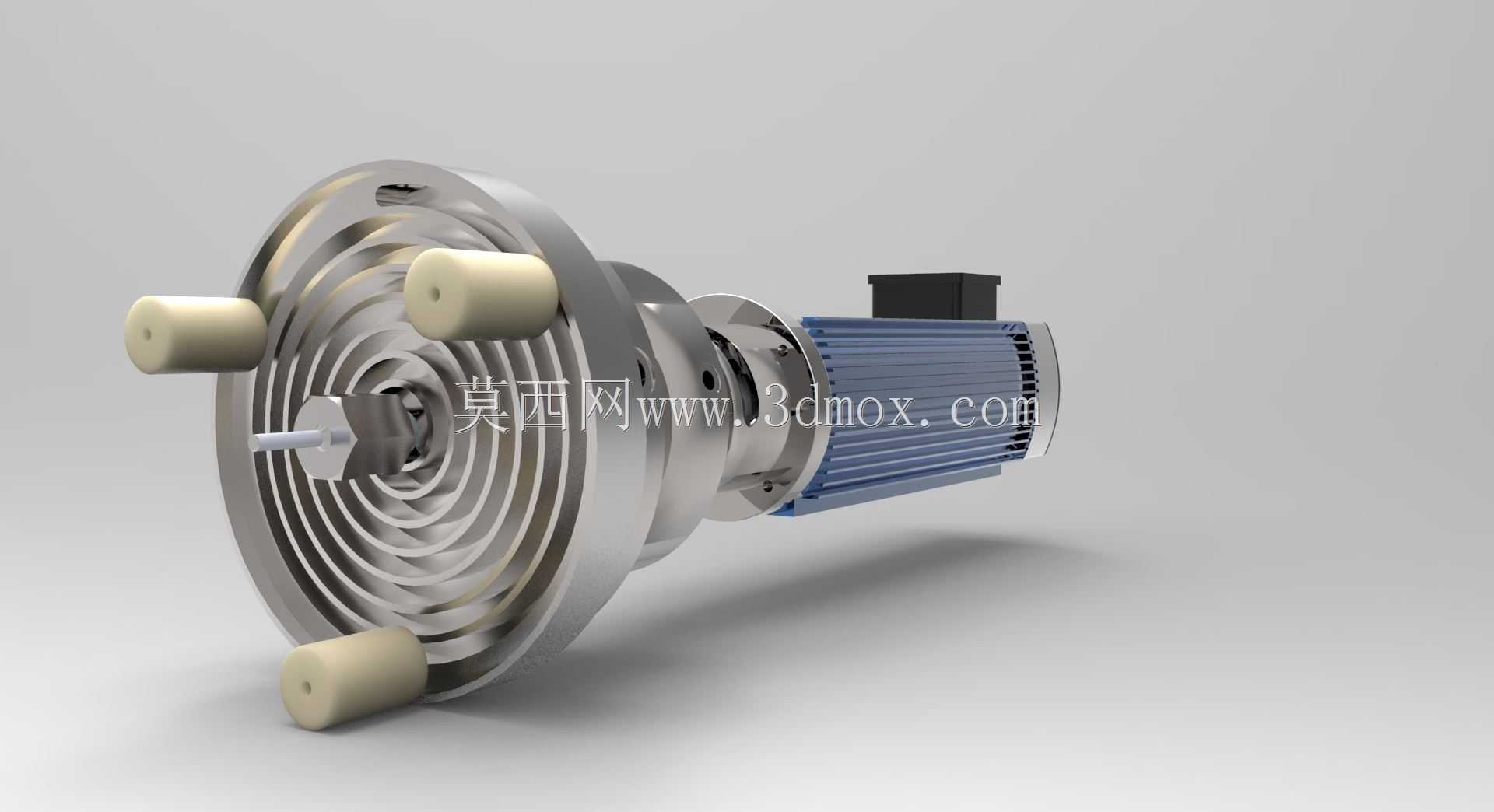

　　接口采用标准卡接式密封结构，可适配常规化工管路的快速安装需求，无需额外加工转接结构。冷却结构与反应腔体采用嵌套式设计，冷却流道紧贴反应腔内壁，可在反应过程中快速带走硫酸反应释放的大量反应热，将腔体内反应温度控制在工艺要求的区间内，避免局部过热导致的物料碳化、副反应激增甚至密封件失效泄漏问题。从安装边界来看，该装置整体采用卧式安装布局，驱动端尾部预留电气接线接口，反应腔体端的法兰安装边可直接固定在支架或生产单元的安装面板上，安装面的定位止口与螺栓孔位采用标准化设计，可兼容多数现有化工实验台、模块化生产单元的安装位，无需对现有安装基础做大规模改造。装置的核心反应腔内部采用微通道结构设计，可让进入腔体的硫酸类物料在短时间内完成充分混合，

　　微通道的水力直径经过流体仿真优化，既保证物料混合的均匀度，又避免通道过窄导致的固体杂质堵塞问题，适配含少量微小固体颗粒的反应物料工况。驱动端与反应腔体之间采用多重密封结构，接触物料的密封件采用耐强腐蚀的氟素材质，可长期耐受硫酸类介质的腐蚀，同时隔绝反应腔体与驱动单元的腔体，避免腐蚀性介质渗入驱动单元造成零部件损坏。在实际应用中，这类微型反应装置可替代传统的釜式间歇反应设备完成小流量硫酸类物料的连续反应作业，相比传统反应釜，其物料停留时间偏差可控制在极低水平，换热效率提升数倍，能大幅降低反应过程中的能耗与物料损耗，同时装置整体占地面积小，可根据产能需求多台并联布置，灵活调整生产线的处理能力。

　　设计过程中针对反应腔的受力情况做了有限元校核，在额定工作压力下腔体的变形量控制在密封件允许的补偿范围内，避免长期运行后出现密封失效泄漏的问题，冷却流道的流阻经过优化，在常规冷却水供水压力下即可满足换热流量需求，无需额外配置高压冷却水泵。装置外露的金属结构件均做了钝化处理，可耐受化工生产场景下的腐蚀性气体侵蚀，驱动单元的防护等级适配化工车间的常规使用要求，可在有少量腐蚀性气雾的环境下长期稳定运行。
