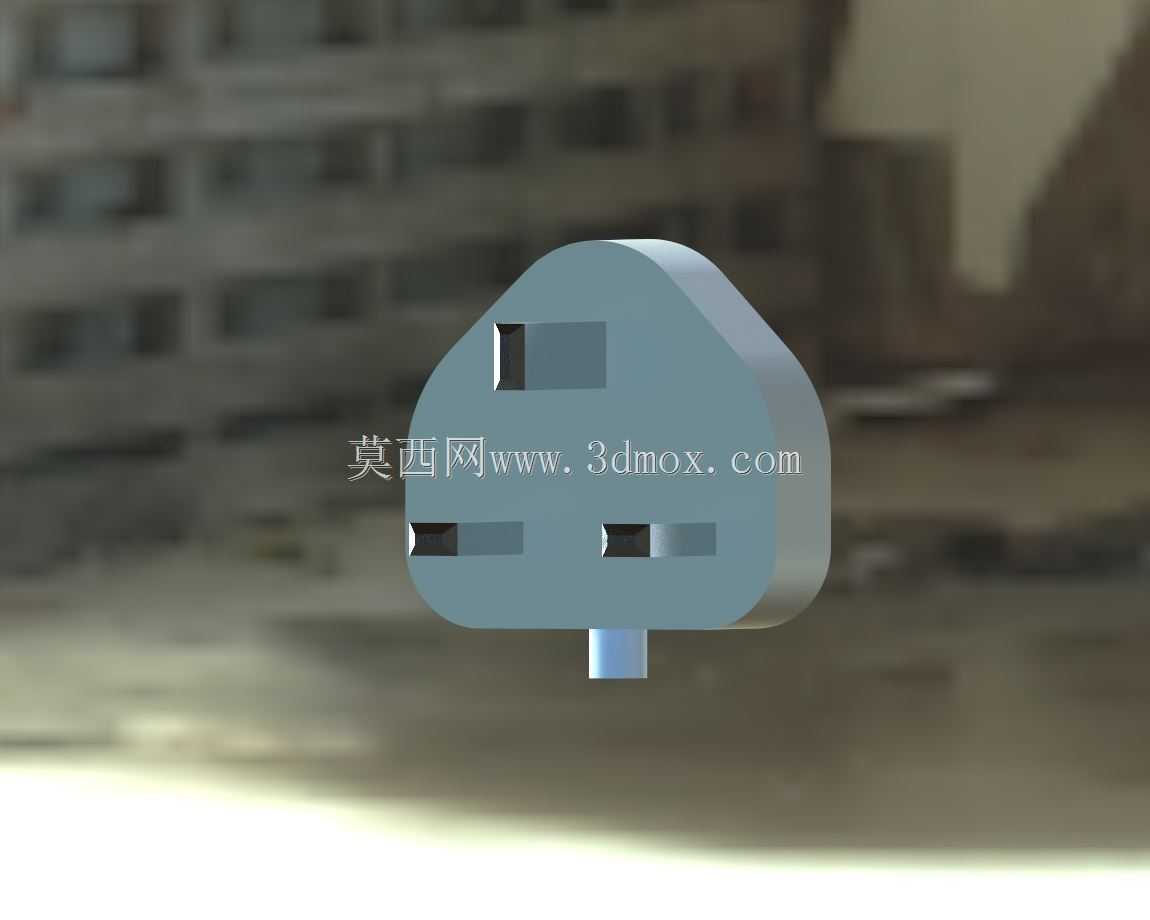

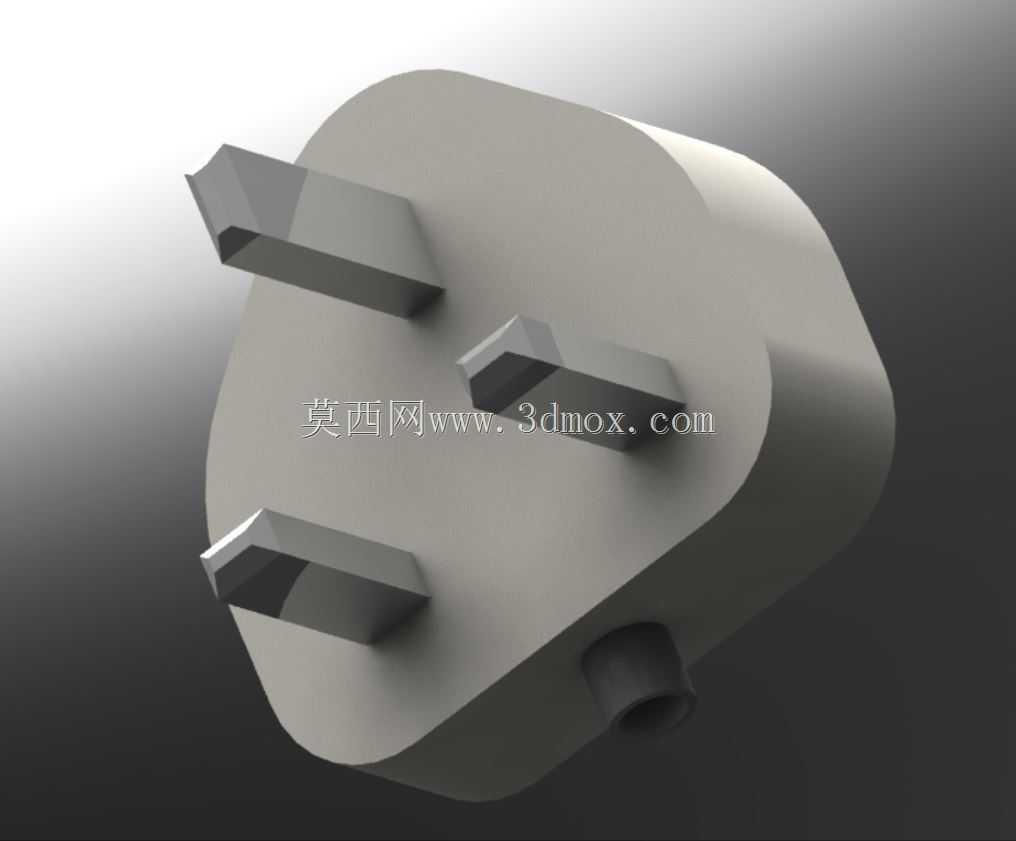

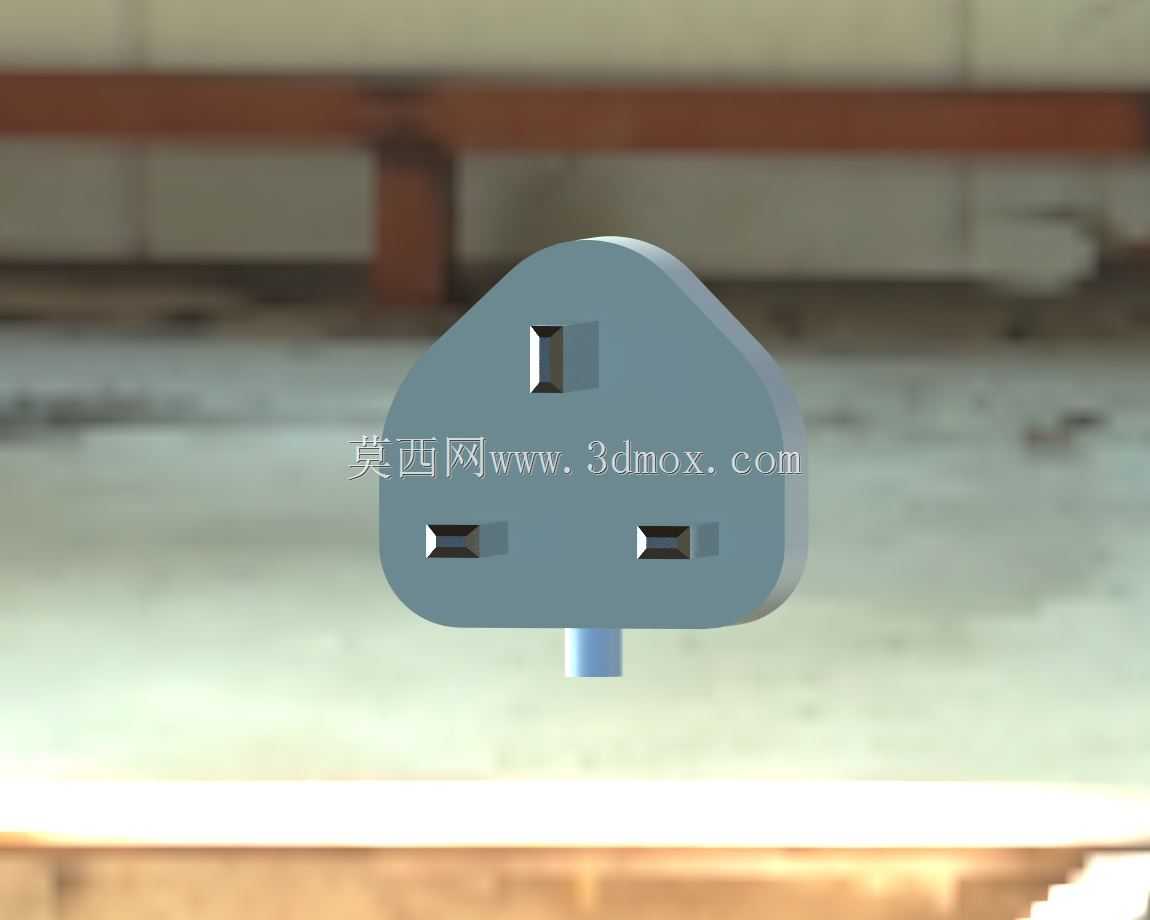

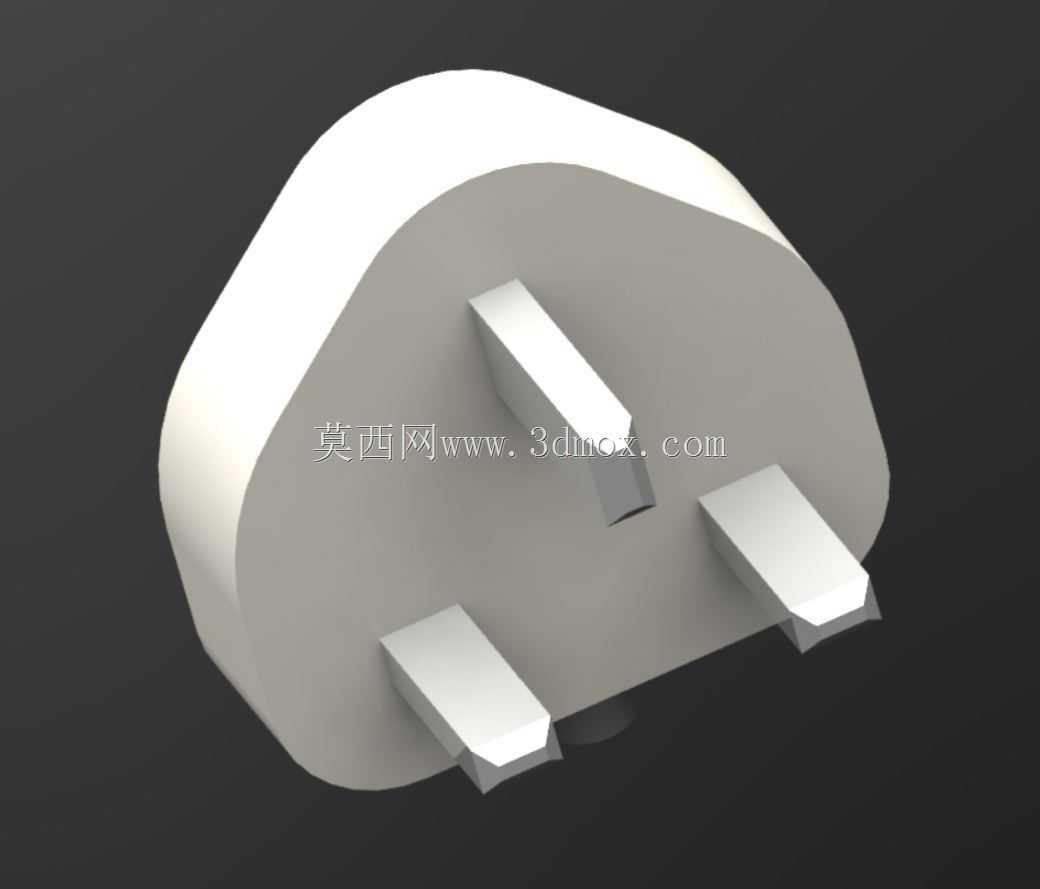

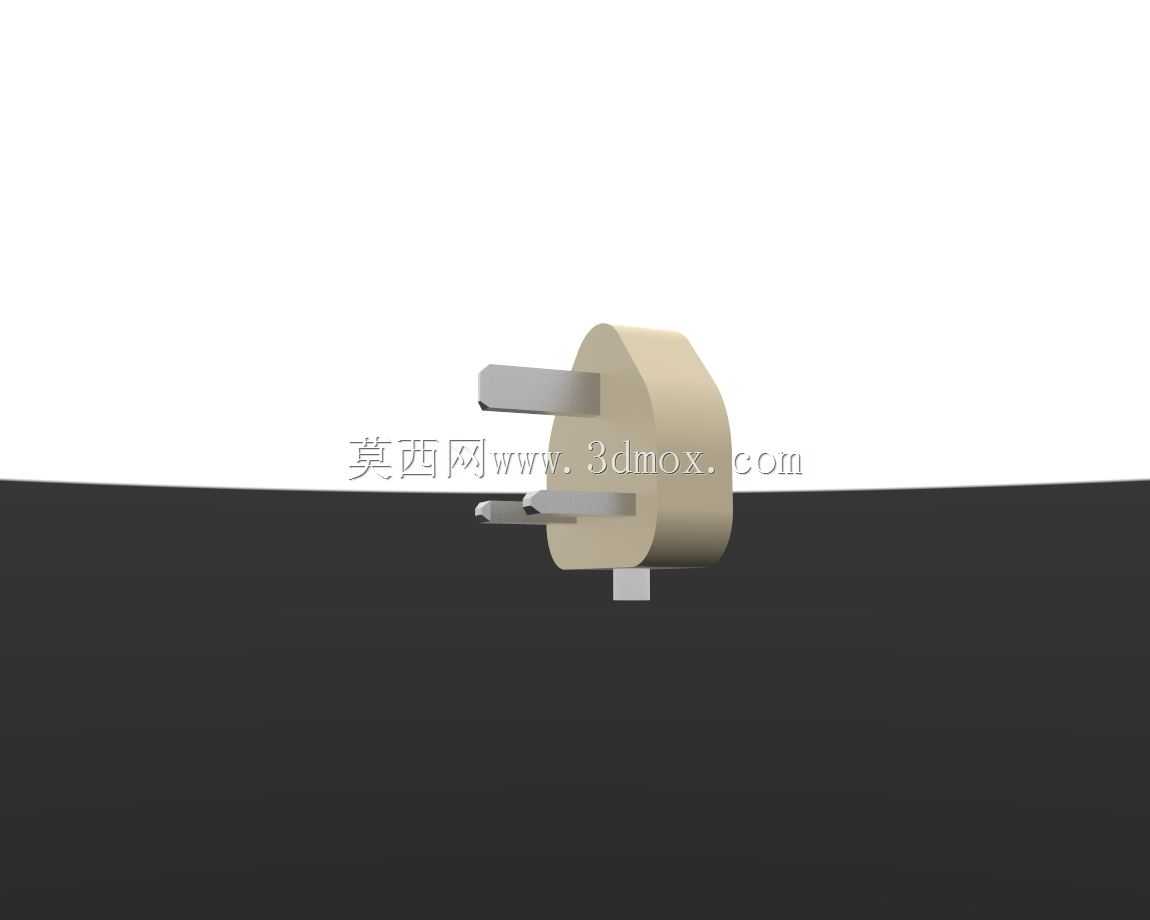

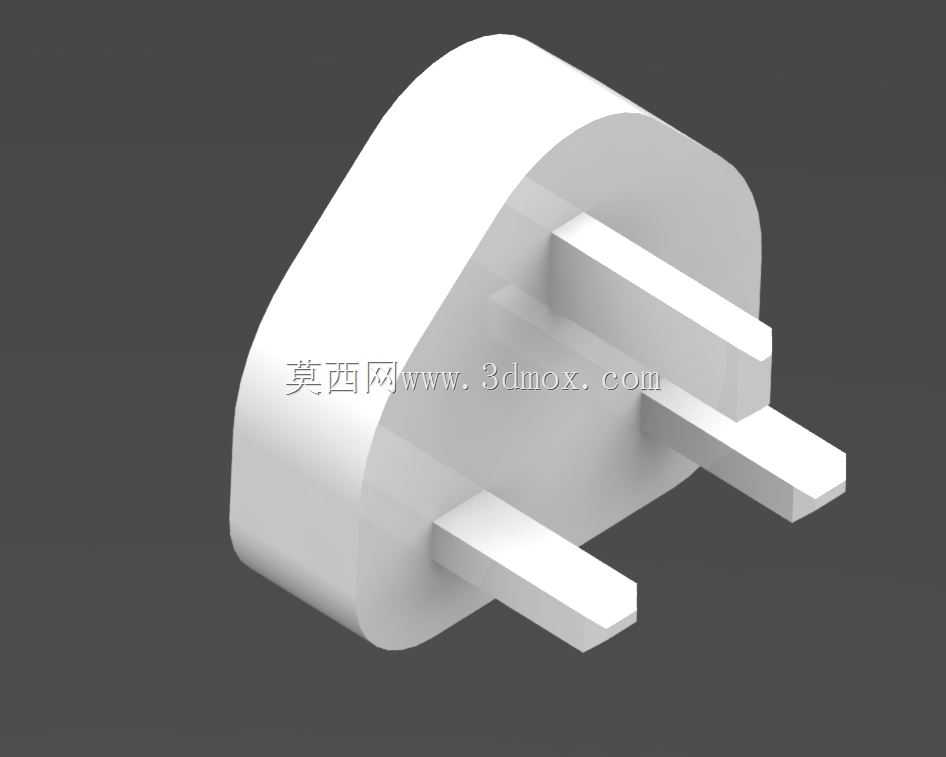

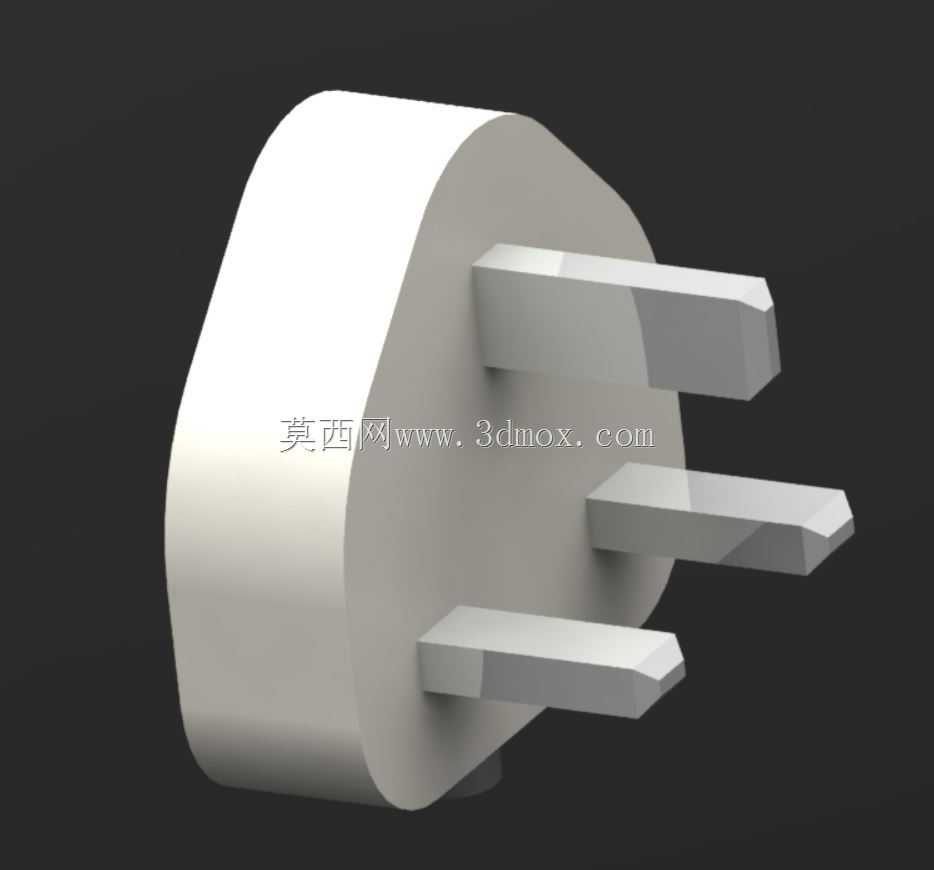

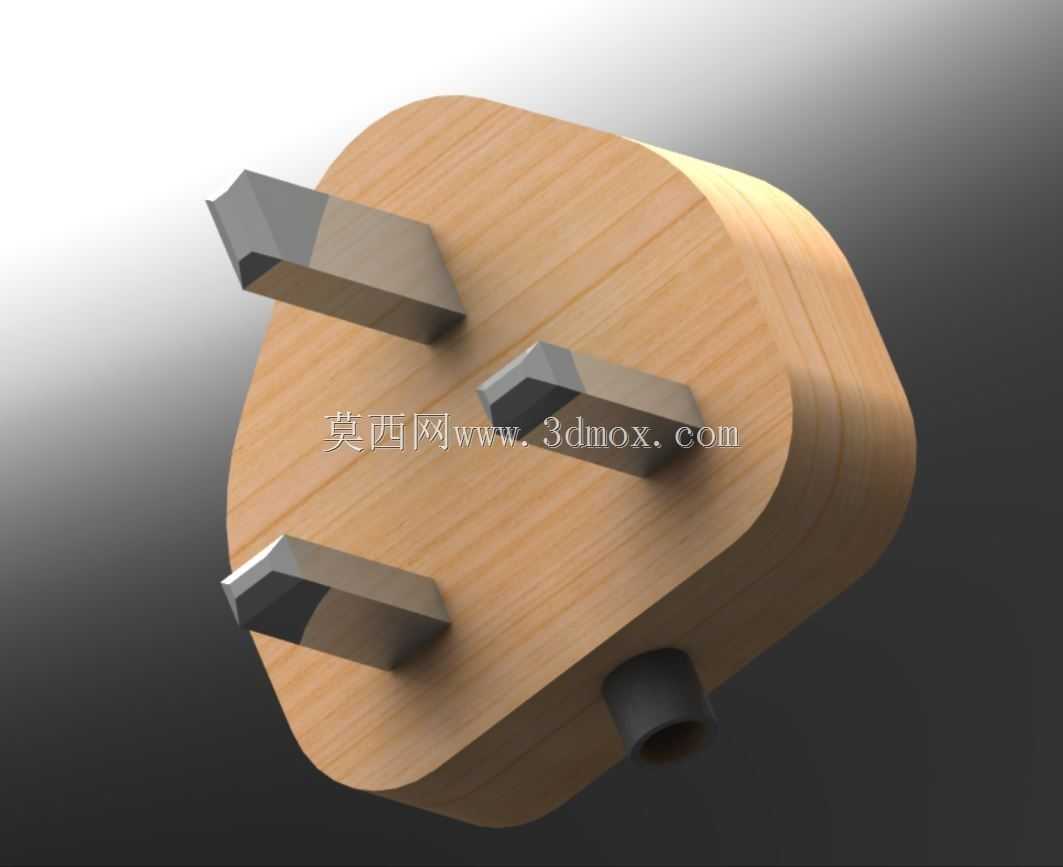

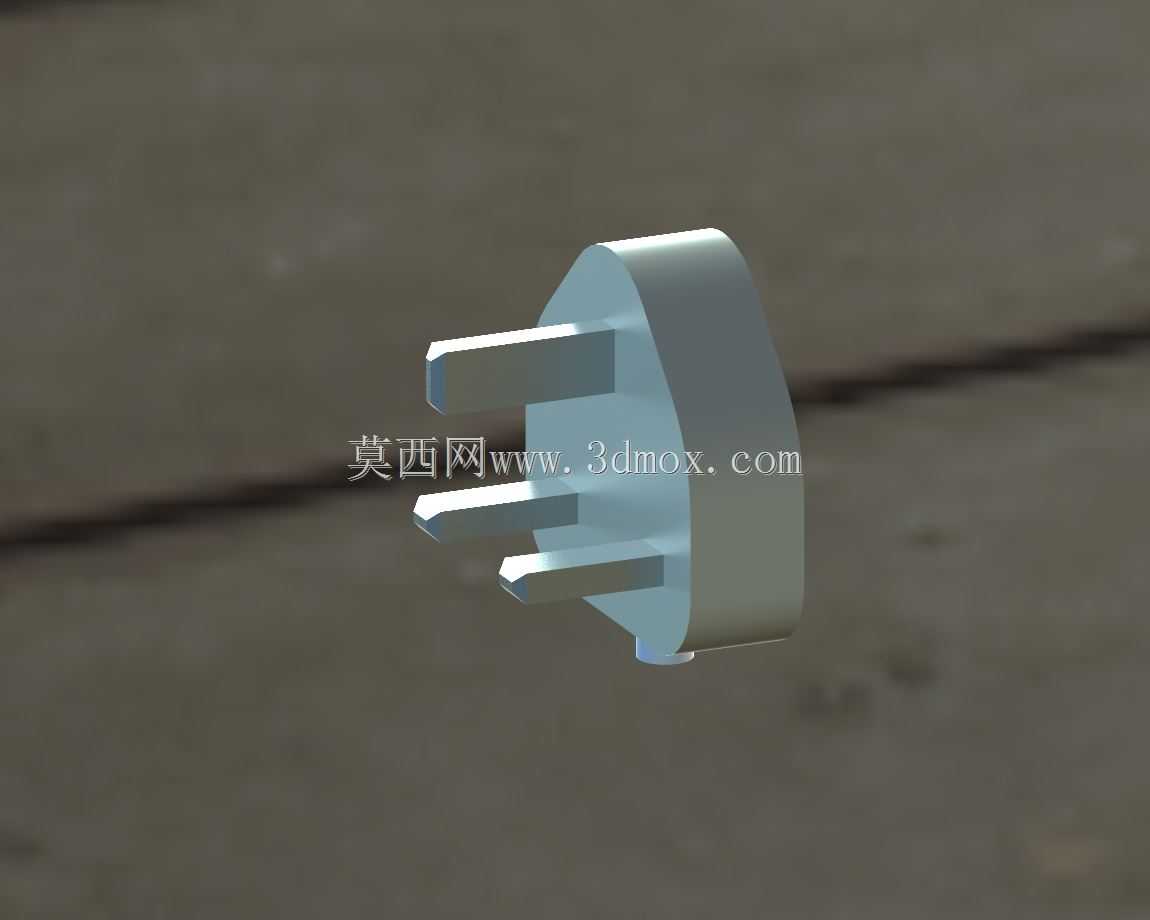

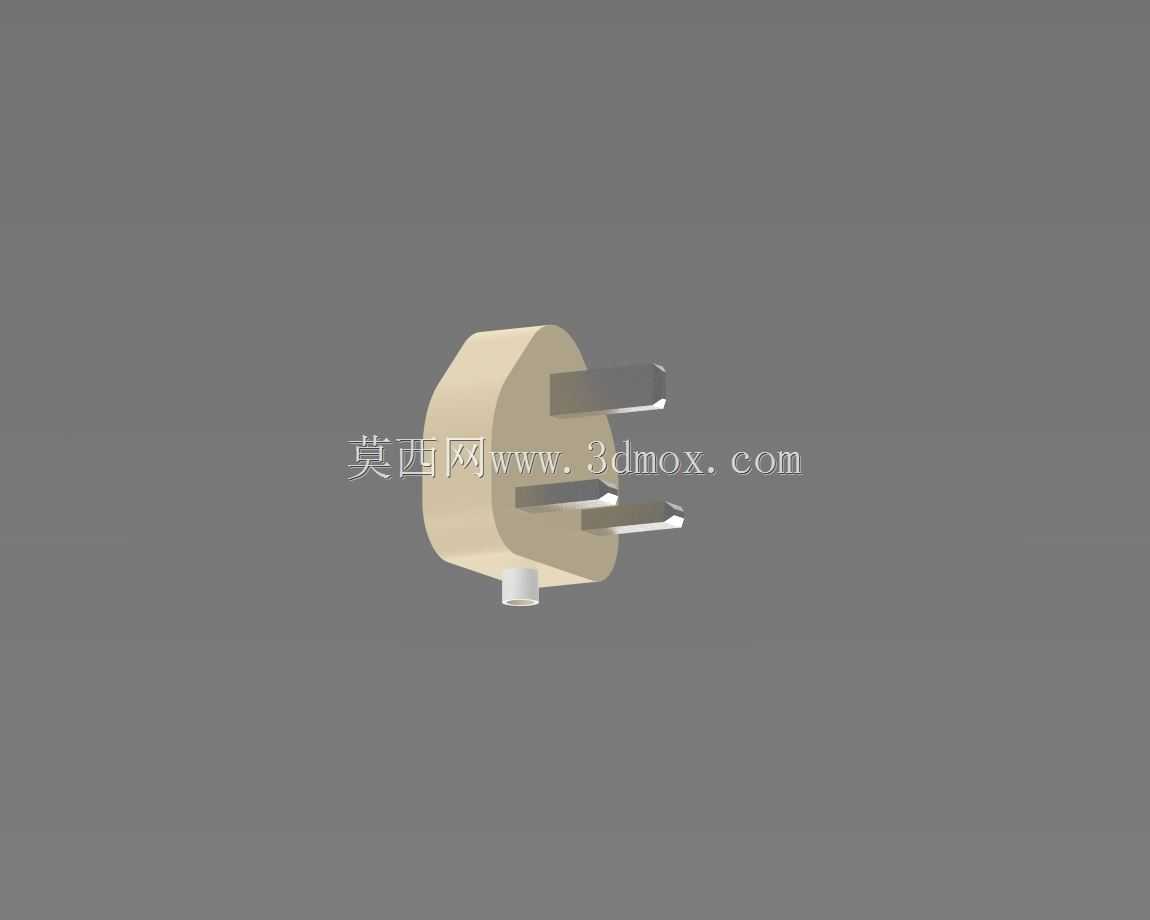

英标BS1363单相交流电源插头结构

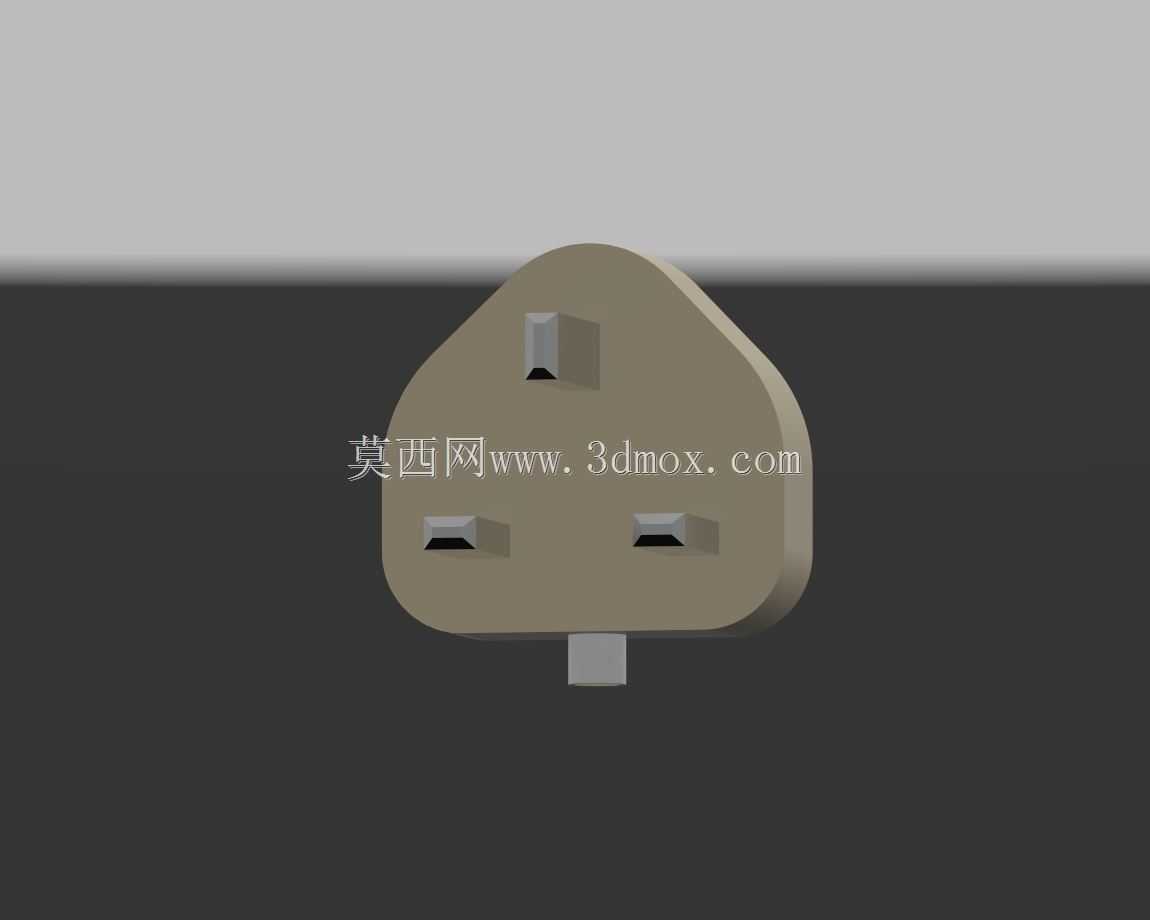

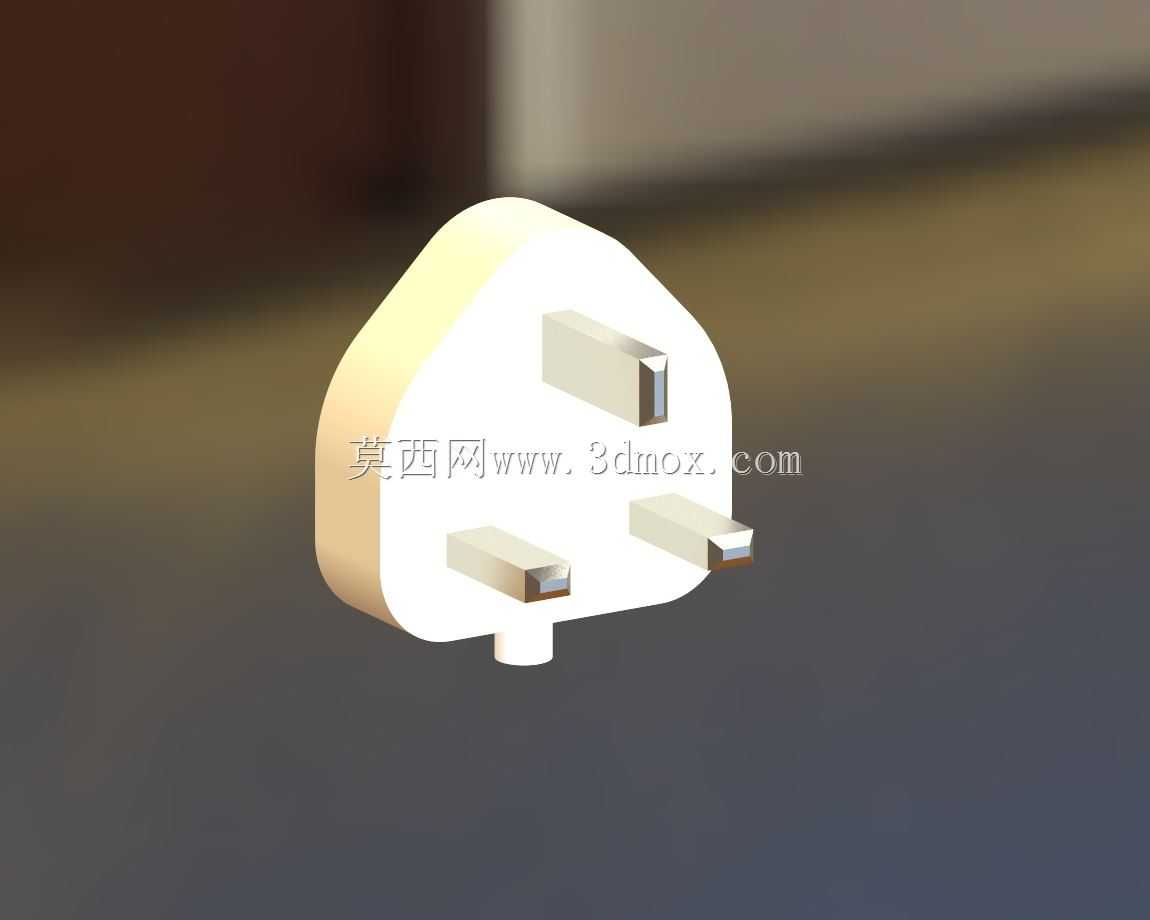

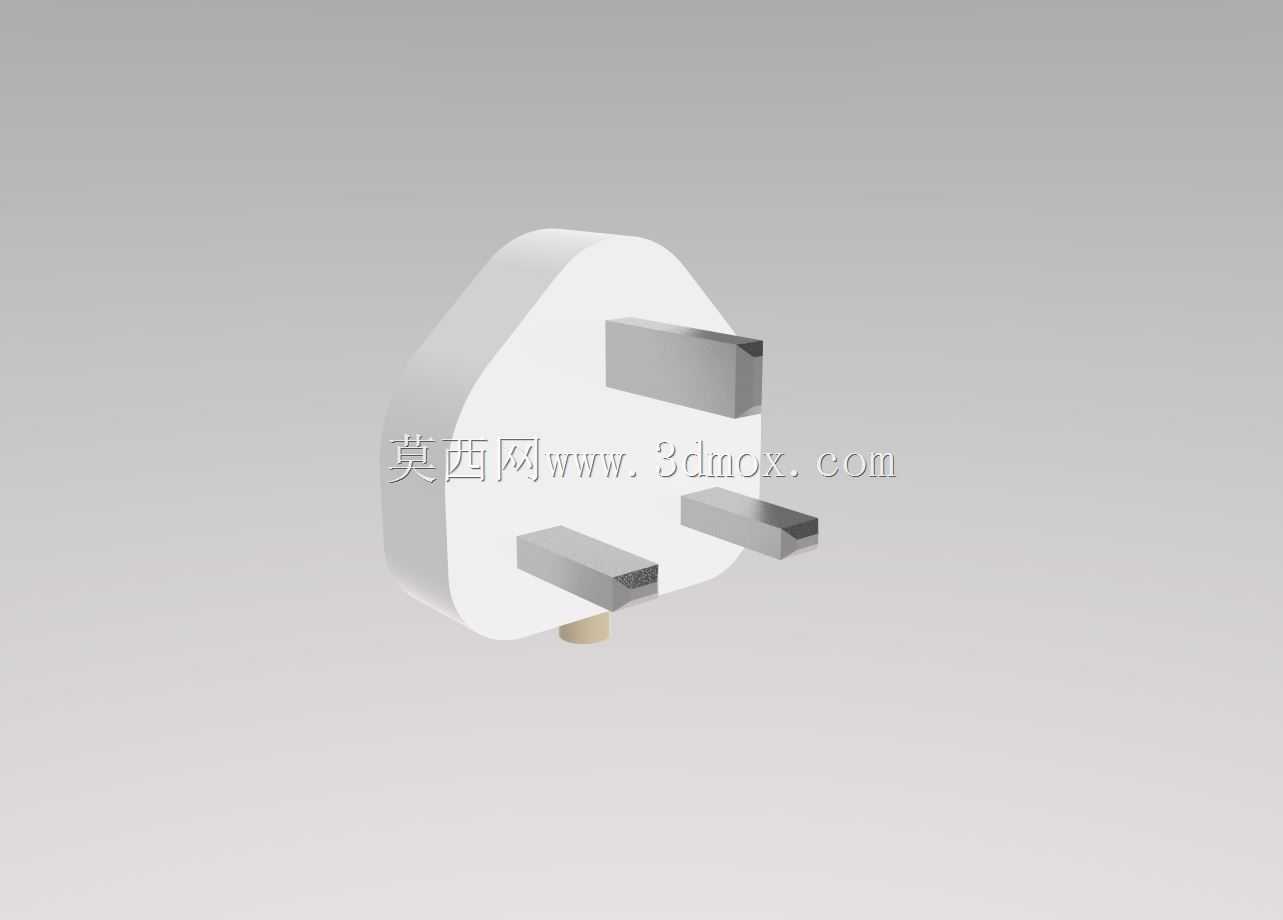

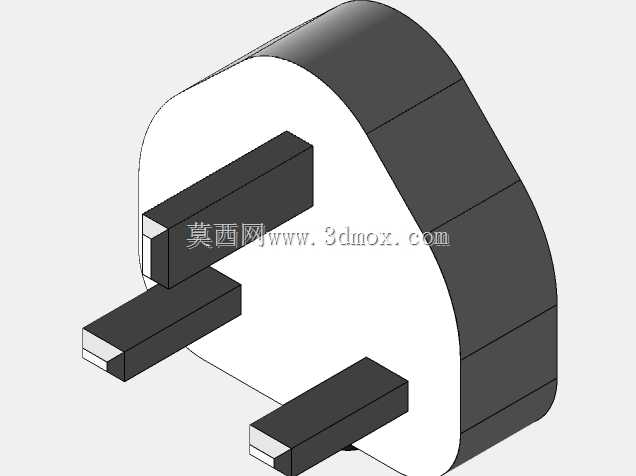

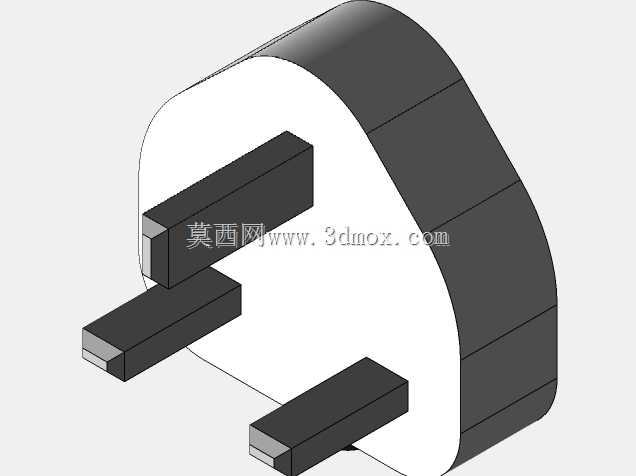

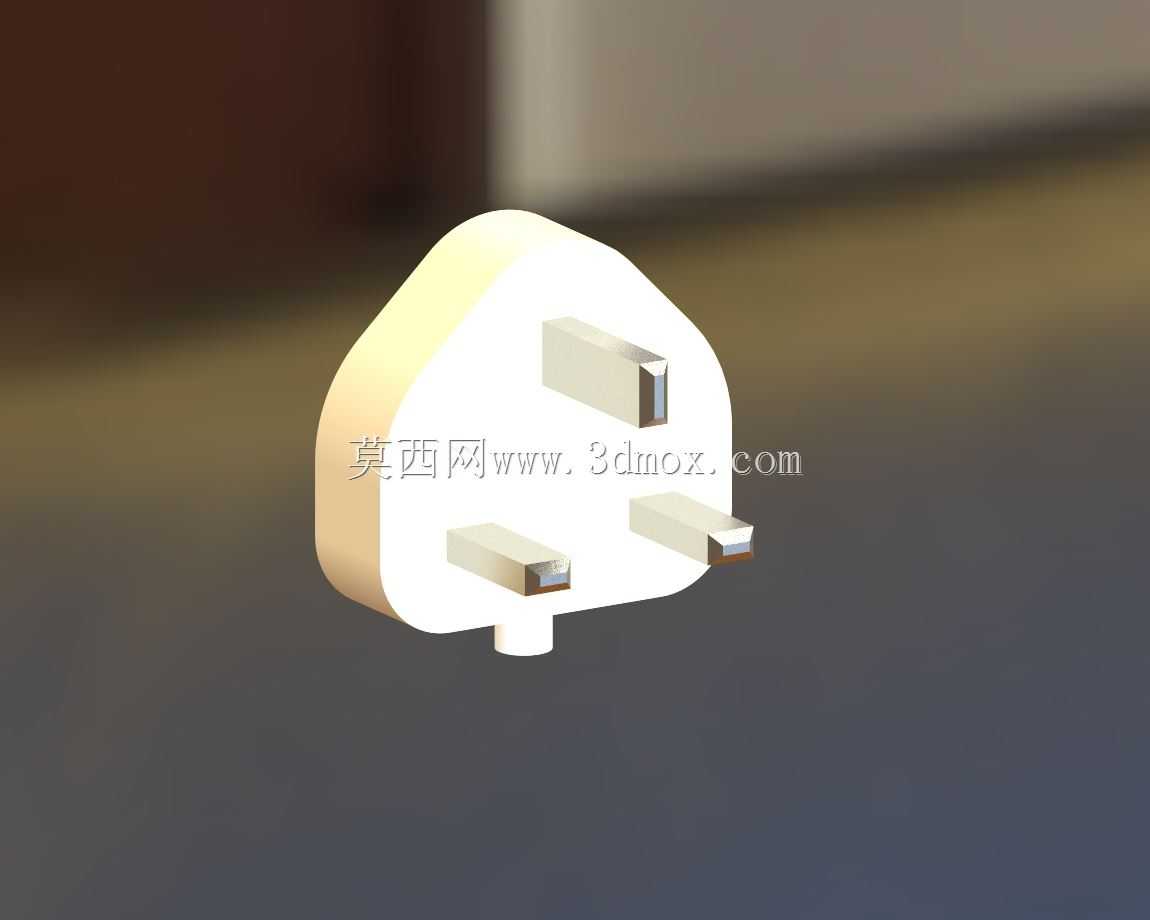

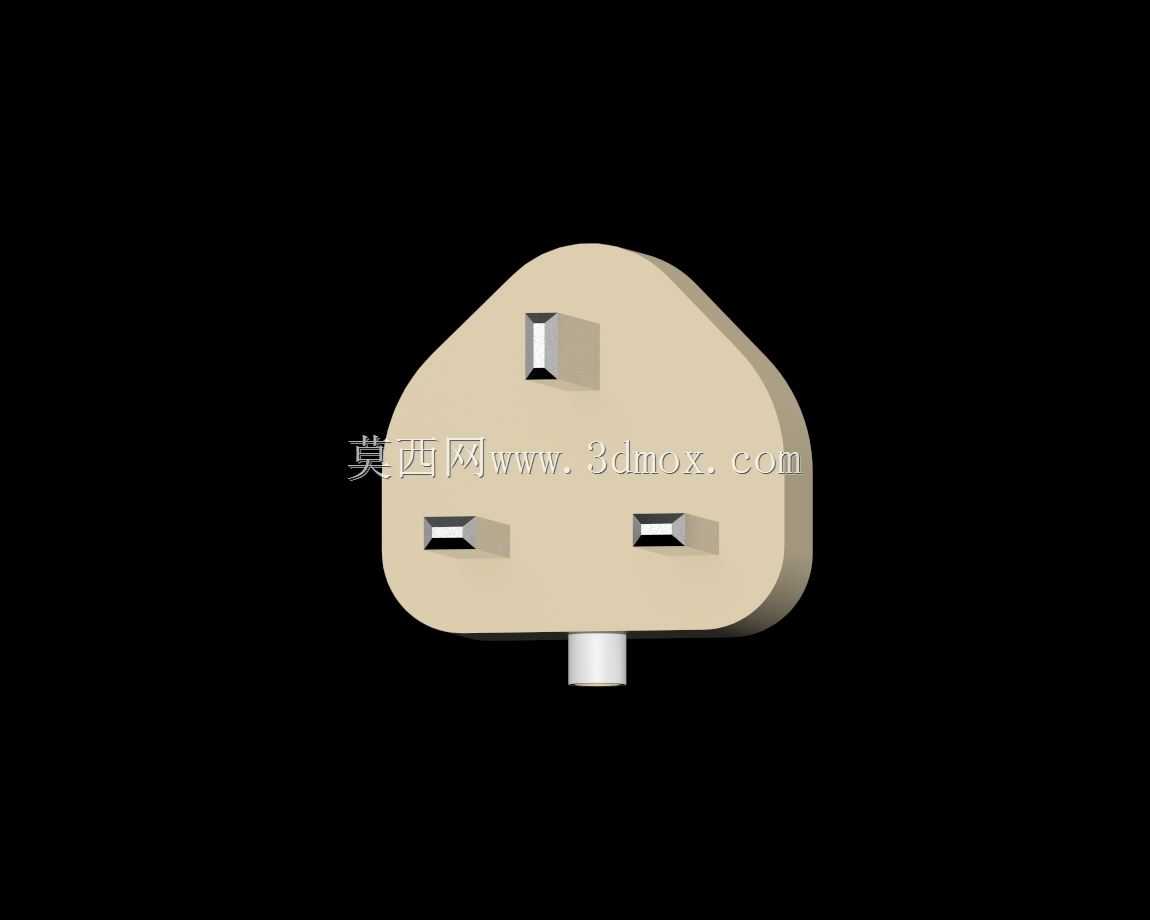

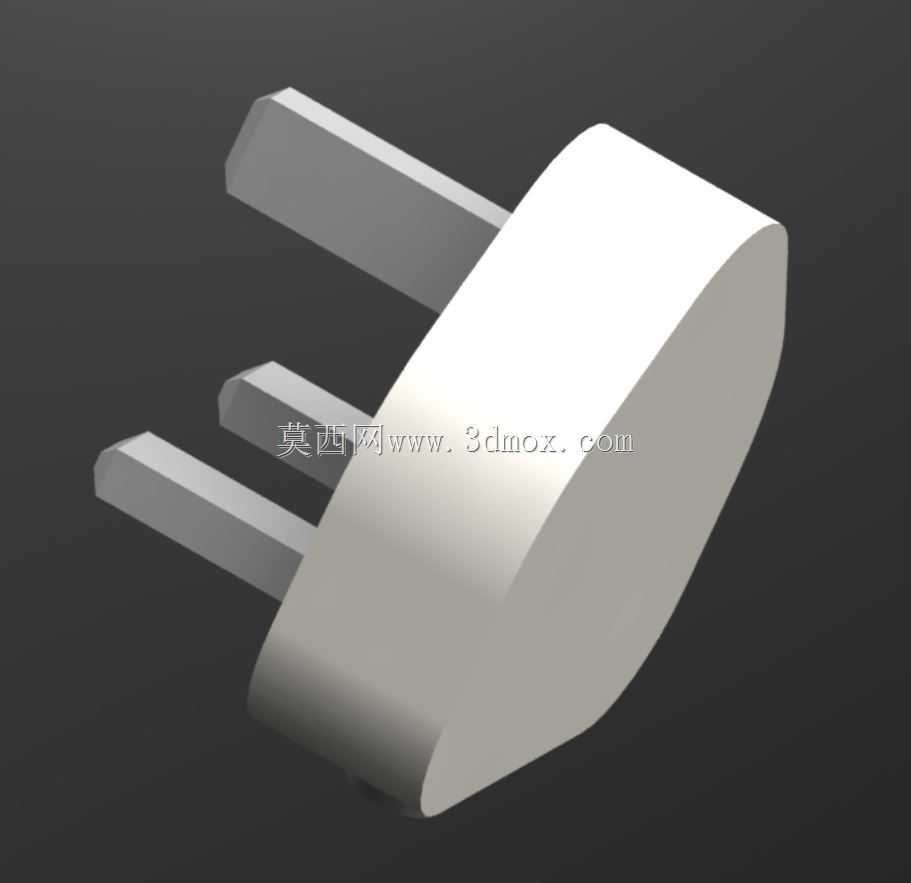

作为面向民用及商用低压配电场景的接插组件，这款英标电源插头的结构设计始终围绕用电安全与接插可靠性展开，适配英国本土及前英属地区的单相交流供电体系，日常覆盖小家电、办公电子设备、便携数码配件、固定式照明器具等多类用电终端的取电需求，是当地低压配电末端最常见的接插部件。不同于其他地区的插头设计，该款插头内部集成熔断保护结构，当回路出现过载、短路等异常工况时，内置保险丝可快速切断供电回路，避免后端设备因过流出现烧毁，甚至引发线路起火的风险，这一设计也是该类插头最核心的功能特征。从插脚布局来看，三个接插引脚采用非对称排布，从根源上避免反插、错插的可能，其中接地引脚的长度显著长于相线与中性线引脚，实际插拔过程中，接地引脚会优先于带电引脚接触插座内的接地弹片，拔出时则最后脱离接地回路，全程保证用电设备的外壳接地路径先于供电回路接通、后于供电回路断开，即使插拔过程中设备出现绝缘失效漏电，也能通过接地回路将故障电流导入大地，避免操作人员发生触电风险。尺寸设计上，相线与中性线的矩形插脚截面尺寸为6.4mm×4.0mm，两个插脚的中心间距设定为22.2mm，接地插脚截面为8.0mm×4.0mm，长度17.7mm，其中心与相线、中性线插脚中心的间距同样为22.2mm，所有插脚到插头外壳外边缘的距离不小于9.5mm，配合外壳的绝缘挡边结构，可避免插拔过程中手指意外触碰带电插脚，同时也能防止细小金属异物意外插入插座缝隙接触带电部件。插头外壳采用厚壁绝缘结构，整体轮廓做了菱角钝化处理，抗跌落、抗挤压性能优异，即使日常使用中发生磕碰、踩踏，也不易出现外壳开裂、内部组件移位的问题。插脚根部做了定位凸台设计，插入插座后可与插座面板紧密贴合，减少插脚外露长度，同时避免插头受侧向力时出现插脚弯折、松动的情况，长期反复插拔也能保持稳定的接插精度。在实际选型适配中，该类插头常规适配13A及以下电流等级的用电设备，若设备功率超出该电流阈值，则需选用对应更高规格的专用接插组件，不可强行适配避免过载风险。建模过程中需严格把控各插脚的相对位置公差，尤其是三个插脚的中心距、插脚的直线度与截面尺寸，若尺寸偏差超出允许范围，实际使用时会出现插接过紧、无法插入，或是插接过松、接触不良导致插脚发热的问题；同时需注意外壳内部的保险丝安装腔结构尺寸，要匹配对应规格的保险丝安装空间，保证熔断组件可可靠固定，不会因插头晃动出现接触不良的情况。
