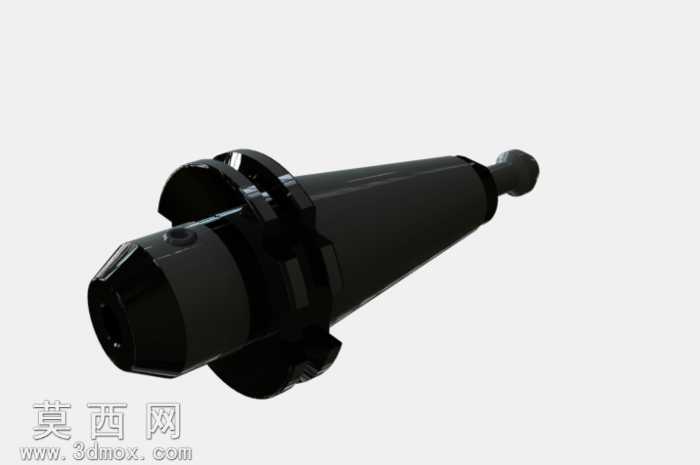

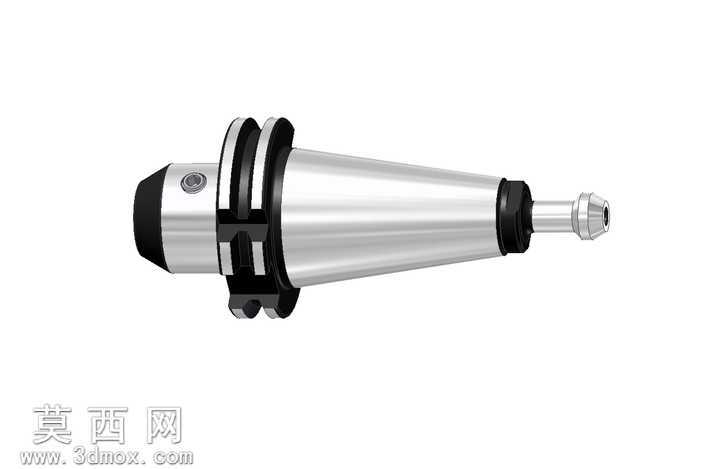

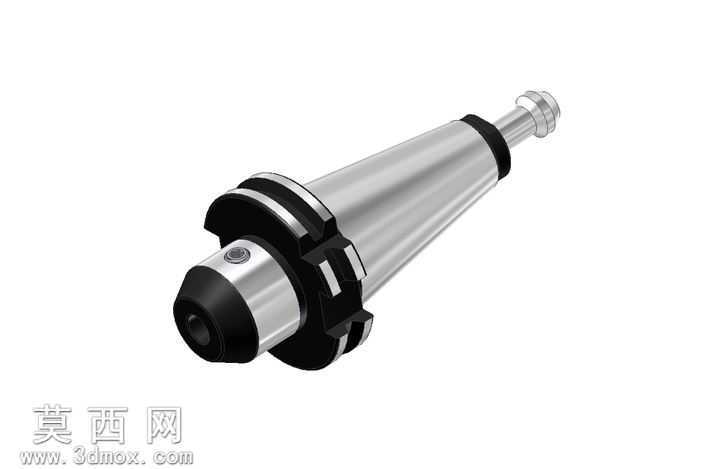

韦尔登DIN69871标准10毫米数控刀柄

本模型为符合DIN69871标准的10毫米规格韦尔登数控刀柄，建模过程严格遵循标准尺寸规范，首先通过旋转特征构建刀柄主体的锥面结构，精准还原7:24锥度的锥柄轮廓，保证与机床主轴的配合精度。建模时依次完成拉钉连接段、法兰定位部、刀具装夹端的特征构建，对法兰处的驱动卡槽、锁紧环的环形凹槽、装夹端的锁紧螺孔结构都做了精细化还原，所有倒角、圆角细节均按照实际加工工艺要求设置，避免出现不符合生产实际的尖锐棱角。材质设置上，主体锥柄部分采用抛光合金钢材质，调整金属材质的反射率与粗糙度参数，还原高速钢刀柄的金属光泽与表面磨砂质感，黑色锁紧环与密封胶圈部分采用硬质工程塑料材质，通过调整漫反射颜色与高光参数，区分不同部件的材质差异，拉钉部分采用与主体一致的金属材质但做了细微的表面纹理区分，提升模型的真实感。渲染阶段采用三点布光方案，主光源从侧上方打光突出锥面的曲面弧度与金属反光，辅光源补光消除暗部死黑，轮廓光勾勒刀柄边缘轮廓，清晰展现各部分的结构层次。结构设计上，该刀柄为加工中心侧固式刀柄，锥柄部分用于与机床主轴锥孔配合实现定位，法兰端的卡槽用于主轴驱动传递扭矩，拉钉连接段用于机床拉紧机构固定刀柄，前端装夹端通过侧固螺钉锁紧10毫米直径的直柄刀具，整体结构满足15000min-1最高转速下的动平衡要求，建模时对各部分的同轴度、配合公差都做了参数化约束，保证模型可直接用于工程参考、装配模拟与数控加工教学演示，完整还原了标准刀柄的装配关系与功能结构，各部件可拆分用于拆解演示，帮助理解数控刀柄的装夹原理与结构组成。
