可调曲率组合弯管机三维设计

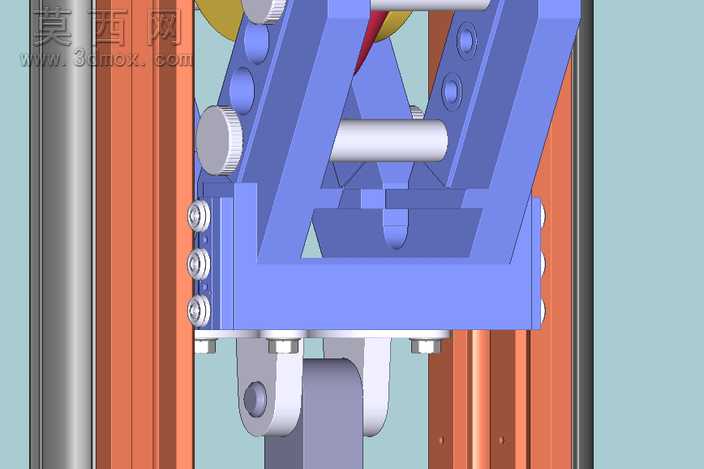

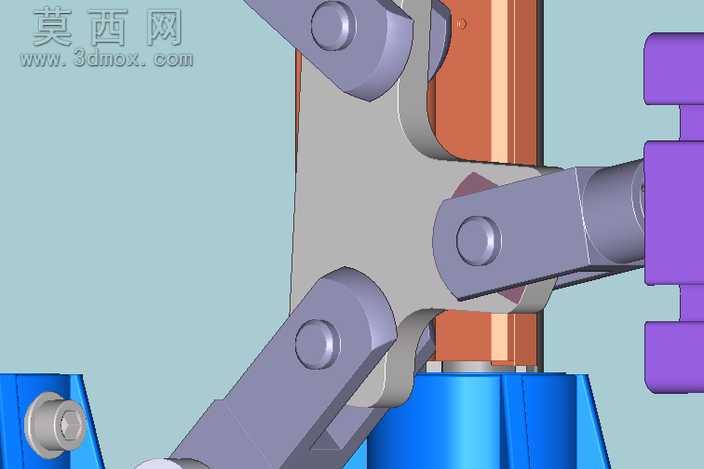

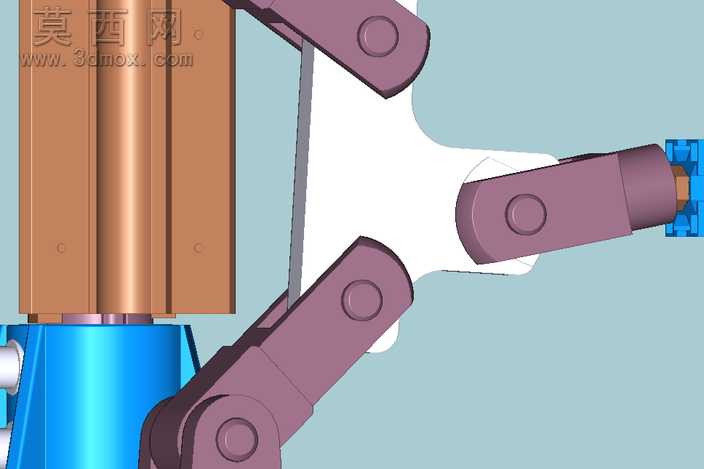

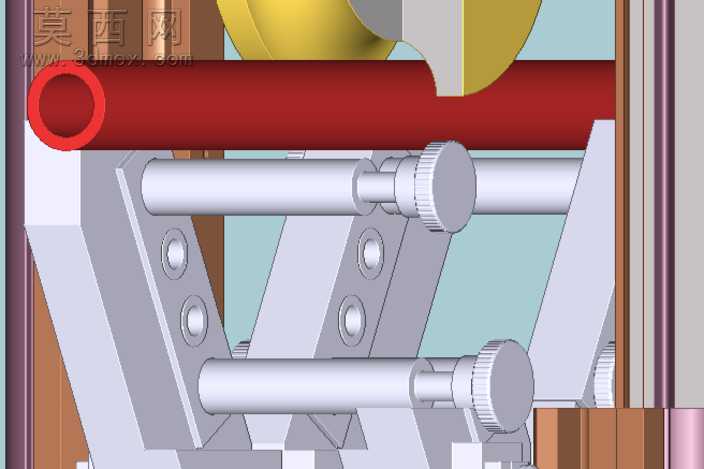

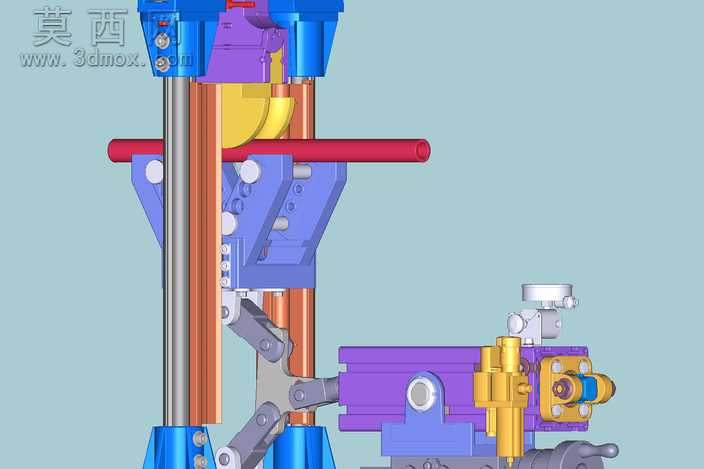

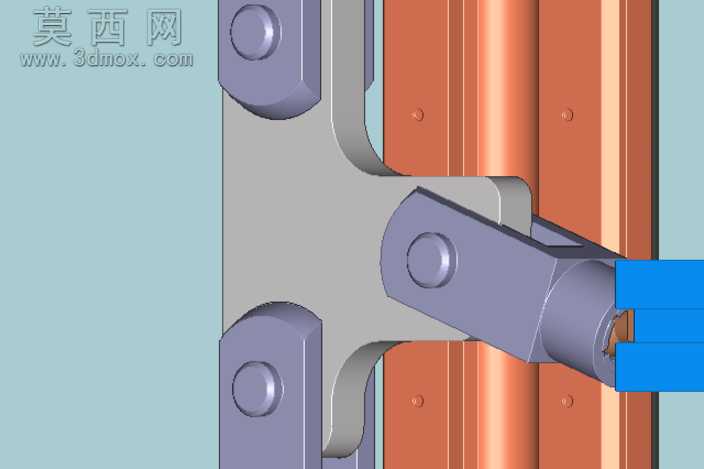

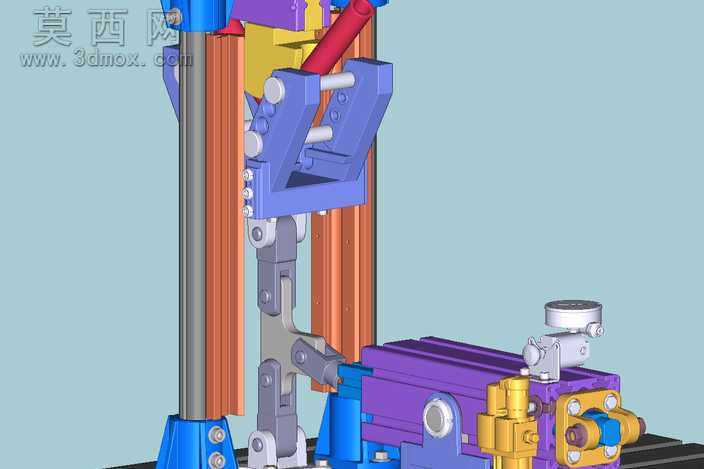

本套组合弯管机三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循机械加工设备的设计规范，对每一处零部件的装配公差、运动干涉都做了完整校验，所有结构件均按照实际加工工艺要求做了细节还原，可直接用于设备研发参考、结构改进以及教学演示场景。模型整体采用模块化设计思路，将弯管执行单元、曲率调节单元、管材定位单元、动力传输单元做了独立拆分，各模块之间通过标准紧固件与定位销完成装配，既保证了整体结构的刚性，也便于后续的维护与部件更换。在渲染表现上，模型对不同材质的部件做了区分处理：金属结构件采用哑光金属材质，还原钢材加工后的真实质感；传动部件采用亮面金属材质，突出机加工零件的精密质感；动力组件与防护部件采用工程塑料与彩色漆面材质，清晰区分不同功能模块，让整体结构的辨识度大幅提升，能够直观展现设备的装配关系与工作逻辑。结构设计上，该弯管机搭载了快速曲率调节机构，可通过调整弯曲模具的位置与连杆机构的行程，快速适配不同弯曲半径的管材加工需求，无需整体更换成型模具，大幅缩短了加工换型的准备时间；设备配备的精密导向辊组能够在弯管过程中持续约束管材的进给方向，避免管材在弯曲受力时出现偏移、起皱、截面变形等常见加工缺陷，保证弯管成品的成型精度；压紧机构采用了优化的压力曲线设计，通过曲柄连杆结构输出稳定的压紧力，在弯曲过程中始终保持对管材的可靠夹持，既不会因压力过大导致管材表面压损，也不会因压力不足出现管材打滑移位的问题。整套模型完整还原了设备的运动逻辑，所有活动部件均设置了符合实际工作行程的运动约束，可直接用于运动仿真验证，能够直观演示从管材上料、定位压紧、曲率调整到弯曲成型的完整加工流程，清晰展现各部件之间的运动配合关系，为设备的结构优化、性能验证提供了可靠的三维数字化参考，也可作为管材加工设备设计的典型参考案例，帮助设计人员理解弯管设备的核心工作原理与结构设计要点。
