3吨承载千斤顶配套可旋转万向脚轮结构

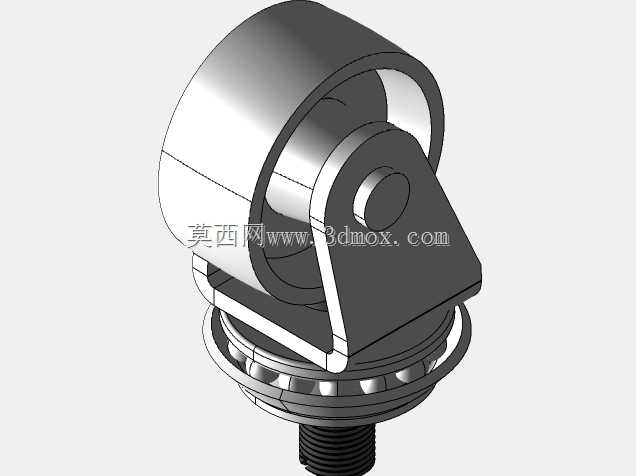

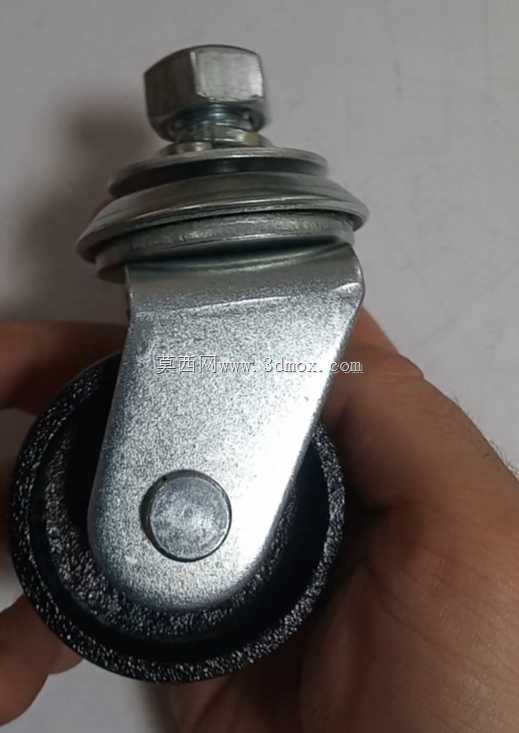

在重型设备移位、工位工装调整、重型仓储货架转运这类场景里，常规固定脚轮往往无法适配顶升后带角度调整的移位需求，这款适配3吨载荷的旋转脚轮，就是专门配套千斤顶顶升作业场景开发的移动部件，解决顶升后设备转向调整难、移位阻力大的实际问题。从结构设计逻辑来看，这款脚轮采用顶部螺栓安装结构，安装端预留的标准螺栓连接位可以直接适配千斤顶顶升端的安装接口，不需要额外做转接件加工，顶部叠加的多层推力垫片结构，是为了承受垂直方向3吨载荷的同时，保证旋转动作的顺畅度，避免重载下转动卡滞，垫片之间的间隙控制在0.1到0.2毫米之间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致摩擦阻力陡增。支架部分采用冲压成型的加厚钢板折弯结构，折弯处做了圆弧过渡处理，避免应力集中导致重载下支架开裂，支架与滚轮的连接轴采用过盈配合压装，轴端做了铆边固定，防止重载作业时轴销脱出。滚轮部分采用高耐磨橡胶材质，轮面做了微圆弧处理，接触地面的压强控制在合理区间，既可以在水泥地面、环氧地坪等常见工业地面顺畅滚动，也不会因为硬度过高刮伤地面，滚轮内部镶嵌的双滚珠轴承，能保证滚动时的阻力足够小，单人即可推动3吨级的重载设备完成移位。安装边界方面，这款脚轮的顶部安装螺栓采用标准公制螺纹，安装时需要保证顶升端面与脚轮安装面的平行度误差不超过0.5毫米，避免偏载导致局部受力过大损坏部件，整体安装高度控制在适配常规矮型千斤顶的行程范围，不会因为加装脚轮导致千斤顶最小顶升高度超出使用需求。实际使用时，当千斤顶将设备顶升到预定高度后，将该脚轮安装到设备底部的支撑位或者千斤顶的配套接口上，收回千斤顶即可依靠脚轮完成设备的任意方向移动与转向调整，不需要额外铺设轨道，也不需要多人配合撬动，特别适合车间内重型机床移位、重型工装工位调整、仓储重型货位调整这类需要频繁小范围移位的作业场景，相比传统的固定滚轮，它的旋转结构可以在移动过程中随时调整行进方向，不需要将设备重新顶起调整滚轮朝向，大幅提升重载移位的作业效率，同时结构上没有复杂的传动部件，日常维护只需要定期清理滚轮缠绕的杂物、在旋转接触面加注少量润滑脂即可长期稳定使用，不需要频繁更换易损件。
