内置螺旋输送结构的长条形Sandtrap装置

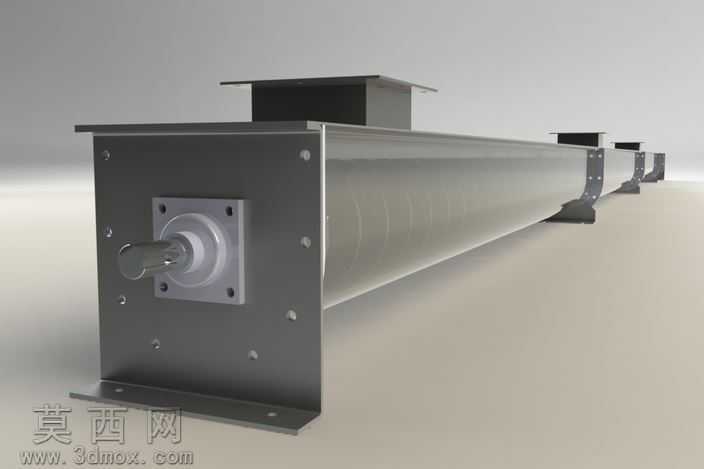

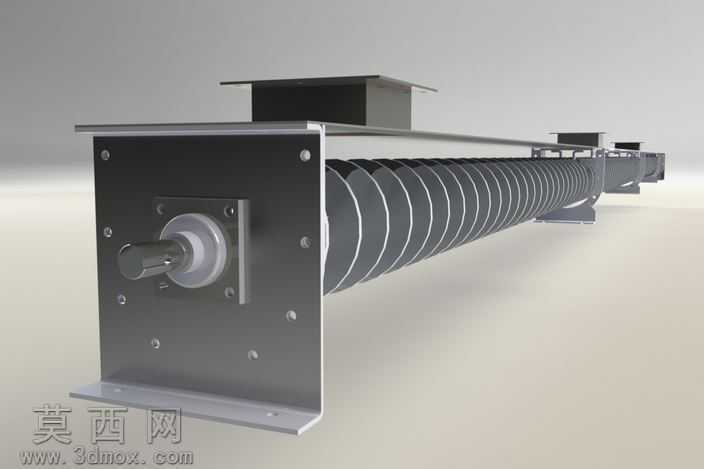

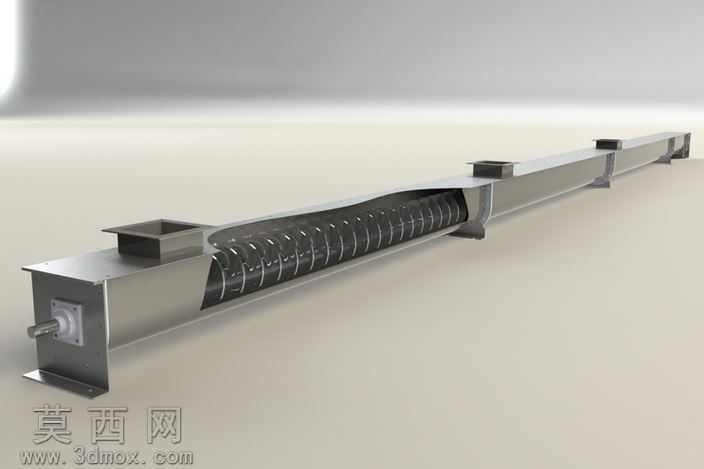

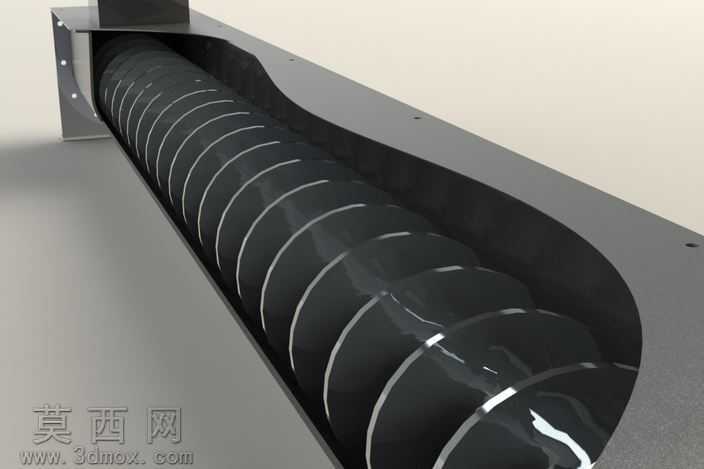

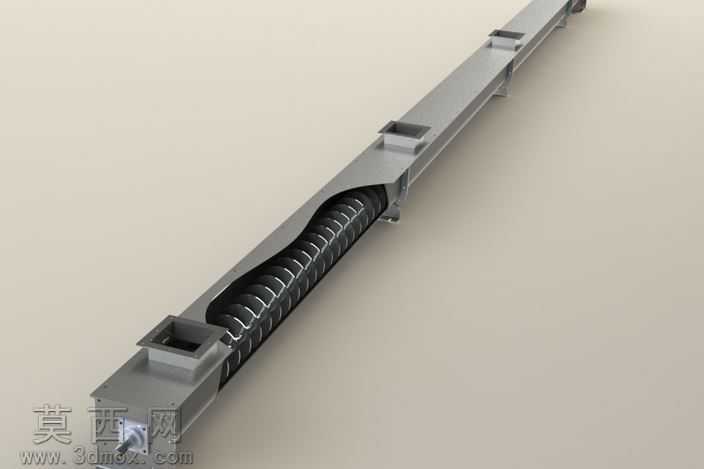

本作品为内置螺旋输送结构的长条型机械装置三维模型，建模阶段采用自顶向下的设计思路，先完成整体长条形外壳的轮廓搭建，再逐步拆分内部螺旋组件、端部接口、侧部固定座等独立零件，保证各部件间的装配间隙符合实际机械加工的公差要求。外壳部分采用薄壁拉伸结合切除特征构建，沿长度方向等距布置的固定卡座通过线性阵列特征快速生成，同时对卡座与壳体的衔接处做了圆角过渡处理，避免应力集中的结构缺陷。内部的螺旋输送组件以螺旋线为扫描路径，通过矩形截面扫描生成连续的螺旋叶片，叶片与中心轴的衔接处做了加厚处理，保证螺旋结构的结构强度，螺旋叶片与外壳内壁的间隙控制在合理范围，既避免运动干涉也符合实际输送工况的间隙要求。渲染阶段采用哑光金属材质模拟壳体的铝合金质感，对金属表面做了细微的粗糙度调整，还原真实金属构件的哑光磨砂质感，螺旋叶片部分采用稍亮的金属材质，通过明暗对比突出内部的螺旋结构特征；场景采用柔和的漫反射光源，从斜上方打光凸显装置的结构层次，同时在壳体表面添加细微的环境反射，提升渲染的真实感。设计过程中重点考量了装置的装配合理性，端部的方形接口做了适配法兰连接的结构预留，侧部的固定卡座预留了螺栓安装孔位，可直接适配通用的螺栓紧固件完成装置的固定安装；整体结构沿长度方向对称，螺旋组件的导程经过参数化调整，可根据实际输送需求快速修改螺旋参数完成结构迭代，模型的所有特征均保留参数化历史，方便后续根据不同工况调整装置的长度、螺旋导程、接口尺寸等关键参数，适配不同的使用场景。
