家用燃气灶具调节旋钮结构设计

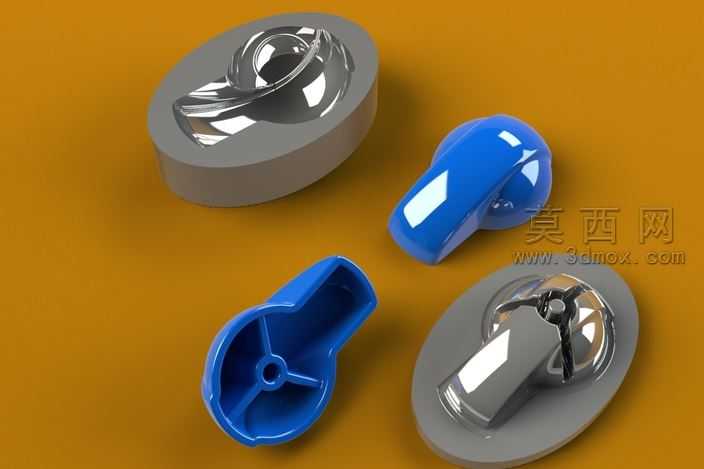

本作品为家用燃气灶具的调节旋钮三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对旋钮的人机交互握持形态进行曲面优化，参考成年人手指按压旋转的操作习惯，将旋钮握持端设计为符合指腹弧度的流线型凸起，边缘做圆润倒角处理，避免操作时硌手，同时保证旋转施力时的摩擦力足够，不会出现打滑问题。结构设计上分为外部装饰握持件与内部连接嵌件两部分，外部蓝色塑胶件采用ABS材质设定，表面做亮面抛光渲染效果，还原家电产品常用的光洁外观质感，内部连接结构设置了十字形加强筋，既可以减少塑胶用料降低成本，又能提升旋钮整体的结构强度，避免长期旋转受力出现开裂变形，中心的D型连接孔精准匹配灶具调节阀的阀杆尺寸，保证装配后无旷量，旋转调节档位清晰准确。配套的底座装饰盖采用金属质感材质渲染，表面做镀铬亮面处理，与蓝色旋钮形成视觉层次对比，底座边缘做薄边设计，贴合灶具面板安装后无突兀凸起，整体外观协调统一。设计过程中充分考虑了家用灶具的使用场景，旋钮的旋转角度范围与灶具火力调节档位一一对应，从关闭状态到最大火力的旋转行程符合用户日常操作习惯，同时结构上做了防呆设计，避免装配时装反导致调节逻辑反向。渲染阶段采用暖黄色背景突出产品的家用属性，对金属镀铬件的反射效果、塑胶件的高光质感都做了精细化调整，完整还原了产品量产之后的真实视觉效果，所有结构尺寸均符合家电配件的通用装配标准，可直接用于后续的模具开发与生产落地。
