多规格工业传动叶链结构三维设计

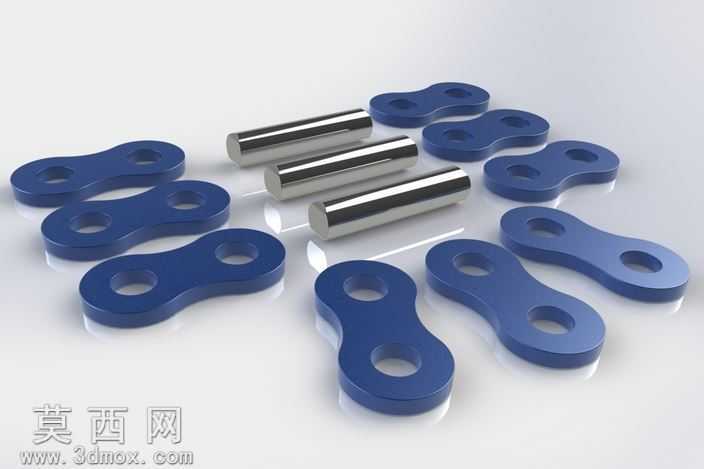

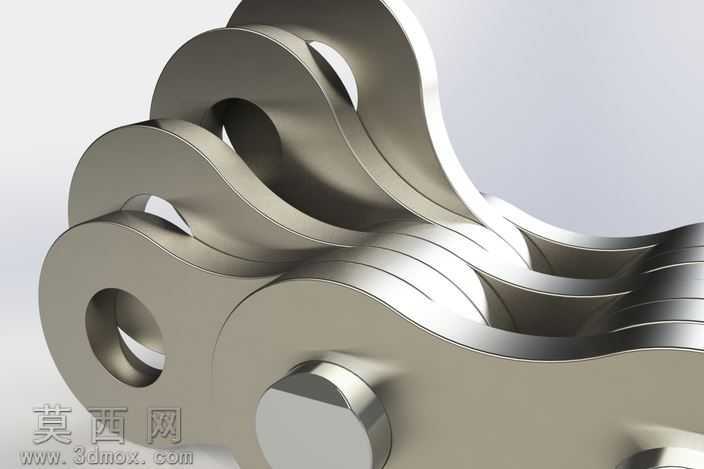

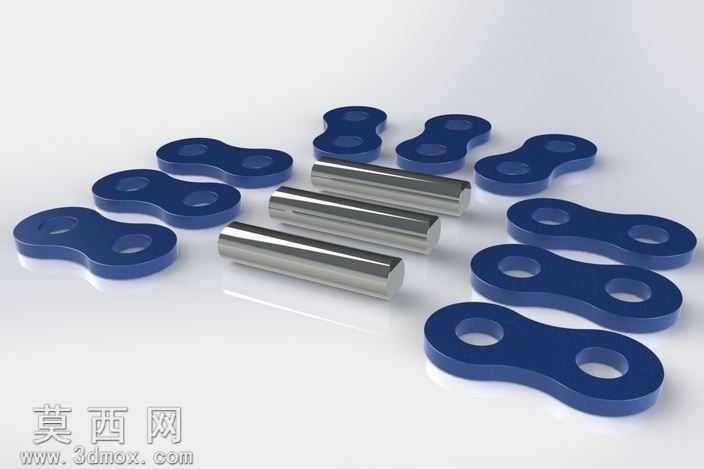

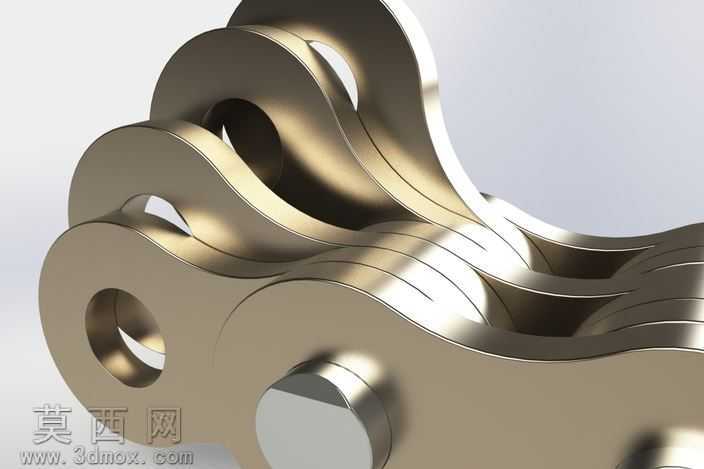

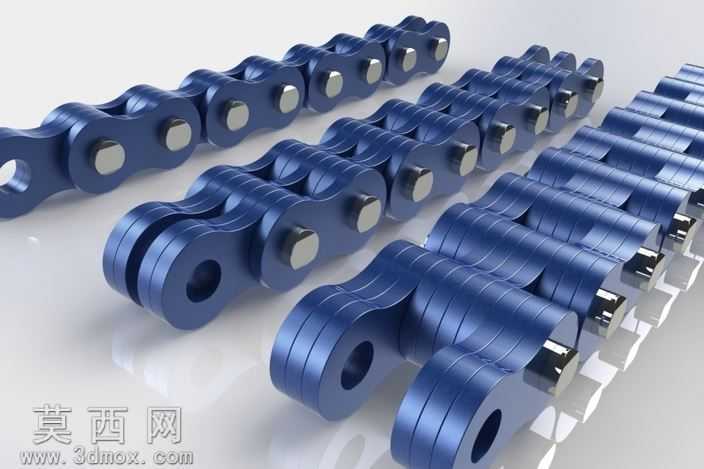

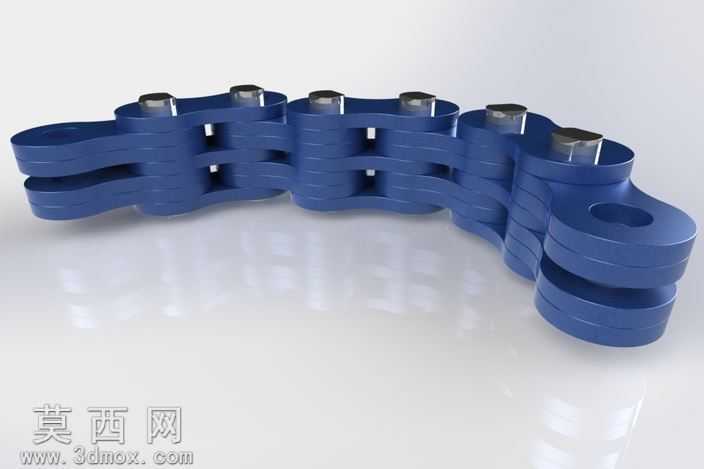

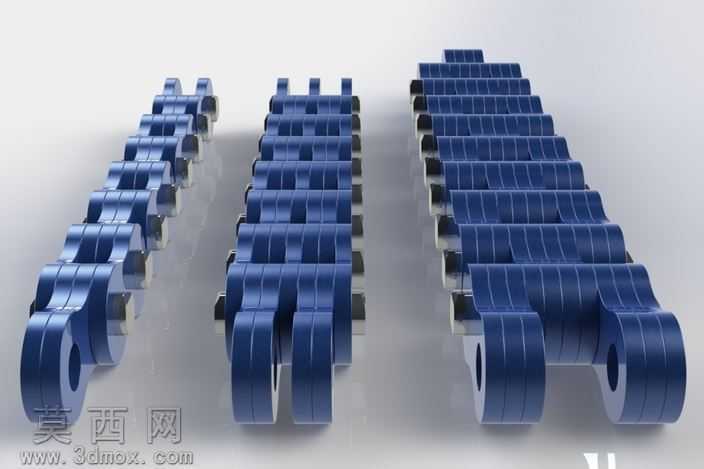

本次叶链三维建模围绕工业传动场景的实际使用需求展开，首先梳理叶链的核心结构逻辑：叶链作为重载传动用链条，由多组叠片链板、销轴部件组合而成，建模初期先完成单组链节的参数化搭建，依据不同规格的尺寸标准，分别构建2x2、3x4、4x6三种不同叠片数量的链节单元，确保每片链板的轮廓弧度、销轴孔位、端部连接结构的尺寸精度符合传动配合要求。建模过程中优先采用实体拉伸、布尔运算完成基础链板的轮廓生成，对链板边缘的过渡圆角做统一参数约束，既保证链板工作时的应力分散效果，也让模型外观符合真实工业零件的加工特征。销轴部件单独建模后，通过同轴心配合、面重合配合与链板组完成装配，预留链节转动所需的合理间隙，还原真实链条的铰接活动特性，完成单节链节建模后，通过线性阵列、角度配合的方式完成整段链条的拼接，确保相邻链节之间的转动自由度符合实际传动需求，避免出现装配干涉问题。材质与渲染环节，针对工业金属链条的特性，为链板赋予深蓝色金属烤漆材质，调整材质的金属度、粗糙度参数，还原金属零件表面的细腻哑光金属质感，销轴端面做亮面金属材质区分，模拟销轴端部的精加工金属表面效果；渲染时搭建柔和的影棚光照环境，添加多组辅助光源勾勒链条的轮廓层次，通过地面反射效果突出零件的立体感，清晰展现链板叠层结构、销轴连接位置的细节特征。设计过程中重点考量不同规格叶链的结构差异，针对不同叠片数量的链节分别调整链板厚度、销轴长度参数，确保三种规格的叶链模型既保持结构逻辑的统一性，又能直观体现不同承载等级对应的结构区别，整体模型完整还原叶链的装配关系与结构细节，可用于传动结构演示、工业产品展示等场景，清晰呈现叶链作为传动部件的结构特点与工作形态。
