带把手直身陶瓷马克杯结构设计

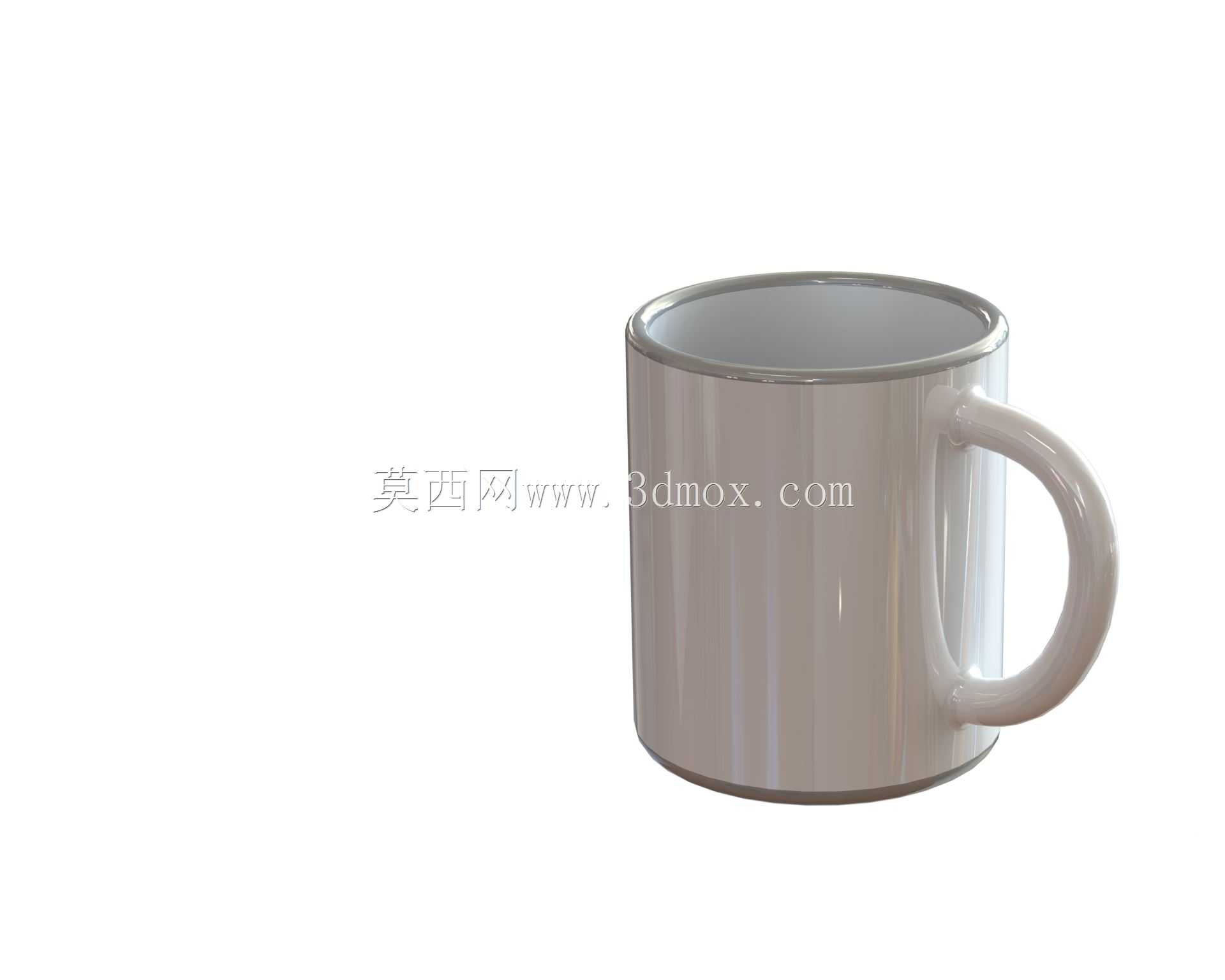

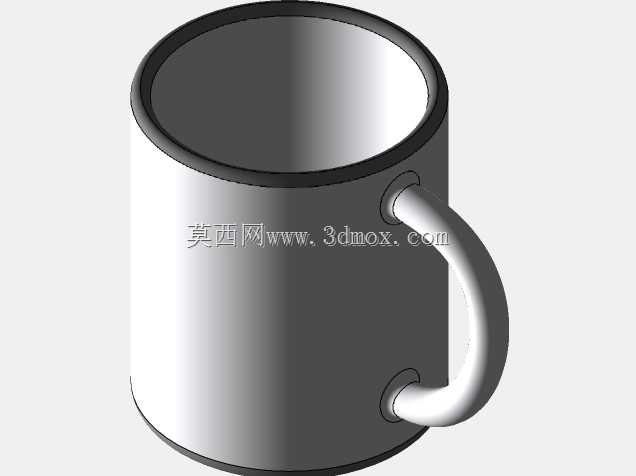

日常使用的直身带柄马克杯，是民用消费品领域极为常见的饮水容器，这类容器的结构设计看似简单，实则需要兼顾握持手感、盛装稳定性、清洗便利性等多维度的实际使用需求。从结构设计角度来看，这款马克杯采用等直径直身筒型主体结构，杯口位置做了等宽卷边处理，卷边的圆弧半径控制在1.5mm左右，既能够避免杯口边缘过于锋利划伤唇部，也能在饮用时贴合唇部轮廓，提升饮水时的贴合感，同时卷边结构还能提升杯口位置的结构强度，降低日常使用中磕碰导致的杯口崩缺概率。杯身主体的壁厚采用均匀等厚设计，整体壁厚维持在2.8mm-3.2mm区间，均匀的壁厚设计一方面适配陶瓷成型工艺的脱模需求，避免壁厚差异导致的成型收缩不均、坯体开裂问题，另一方面也能让杯身的重量分布均匀，放置在桌面时重心稳定，不会出现偏载倾倒的情况。杯底位置做了内凹圈足设计，圈足的凸起高度为2mm，接触桌面的环形端面做了磨平处理，能够保证杯体放置时的平面度，避免放置在光滑桌面时出现打滑、放置不稳的问题，同时内凹的结构也能减少杯底与桌面的直接接触面积，降低杯底磨损桌面的概率，也能在盛装高温饮品时减少热量直接传导到桌面，避免烫坏桌面涂层。杯身侧面的C型把手是这款产品结构设计的核心部分，把手的连接位置分别对应杯身上部三分之一处和下部四分之一处，两个连接点的位置选择充分考虑了握持时的受力分布，上部连接点靠近杯口位置，能够在端起满杯液体时承担主要的提拉受力，下部连接点靠近杯底位置，能够平衡杯身的倾斜力矩，避免端杯时杯身过度前倾导致液体洒出。把手的截面采用椭圆型设计，截面的长轴沿握持方向布置，椭圆截面的圆弧过渡完全贴合人手四指弯曲时的指腹轮廓，握持时不会出现硌手的问题，把手与杯身之间的预留间隙能够保证成年人四指顺利穿入，同时不会因为间隙过大导致握持时杯身晃动。从实际应用场景来看，这类马克杯既可以作为家庭日常饮水、饮茶、喝咖啡的日用容器，也可以作为办公场景下的桌面饮水器具，部分定制化场景下还可以在杯身表面印制标识作为文创周边、商务礼品使用。设计过程中需要重点把控杯身的整体高度与直径比例，常规款的高度与直径比例控制在1.2:1左右，这个比例下的杯体容量维持在300-350ml区间，既能够满足单次饮水的容量需求，也不会因为杯身过高导致放置时重心过高、容易倾倒的问题。杯身内壁做了光滑圆弧过渡，内壁与杯底的连接位置采用R5mm的圆角过渡，没有清洁死角，日常使用后能够很方便地清洗内壁残留的咖啡渍、茶渍，避免污垢堆积。杯口的外径比杯身主体外径大1mm左右，这个尺寸差能够保证配套的杯盖可以顺利扣合，提升产品的扩展适配性。
