400mm转子工业离心风机结构设计

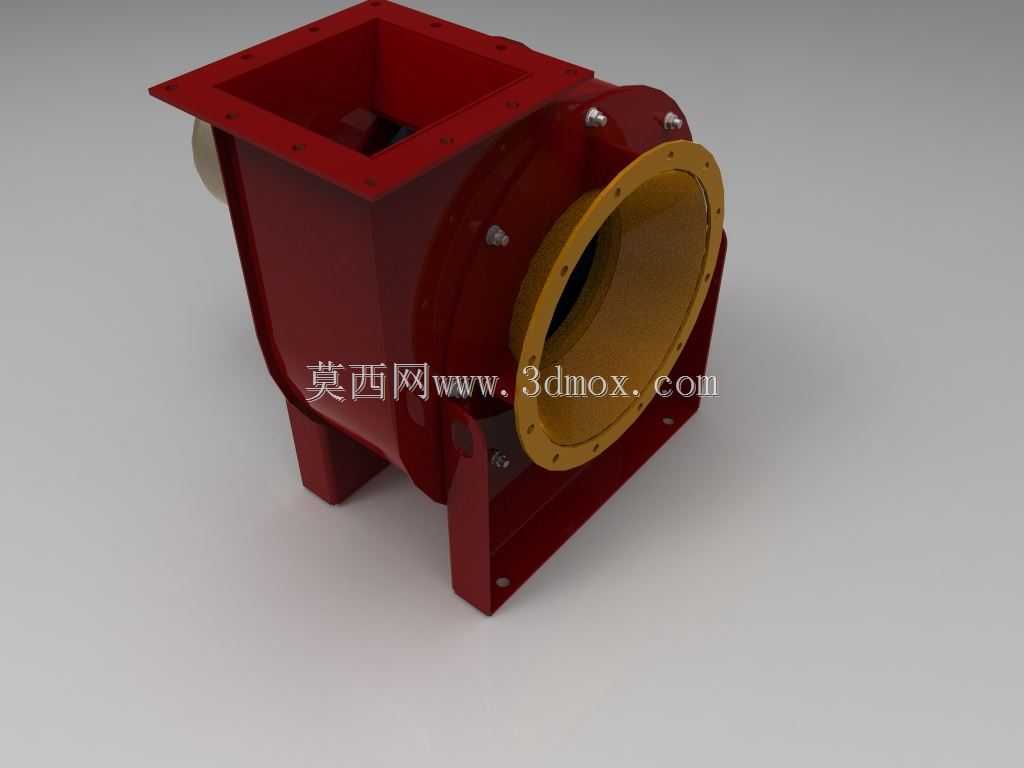

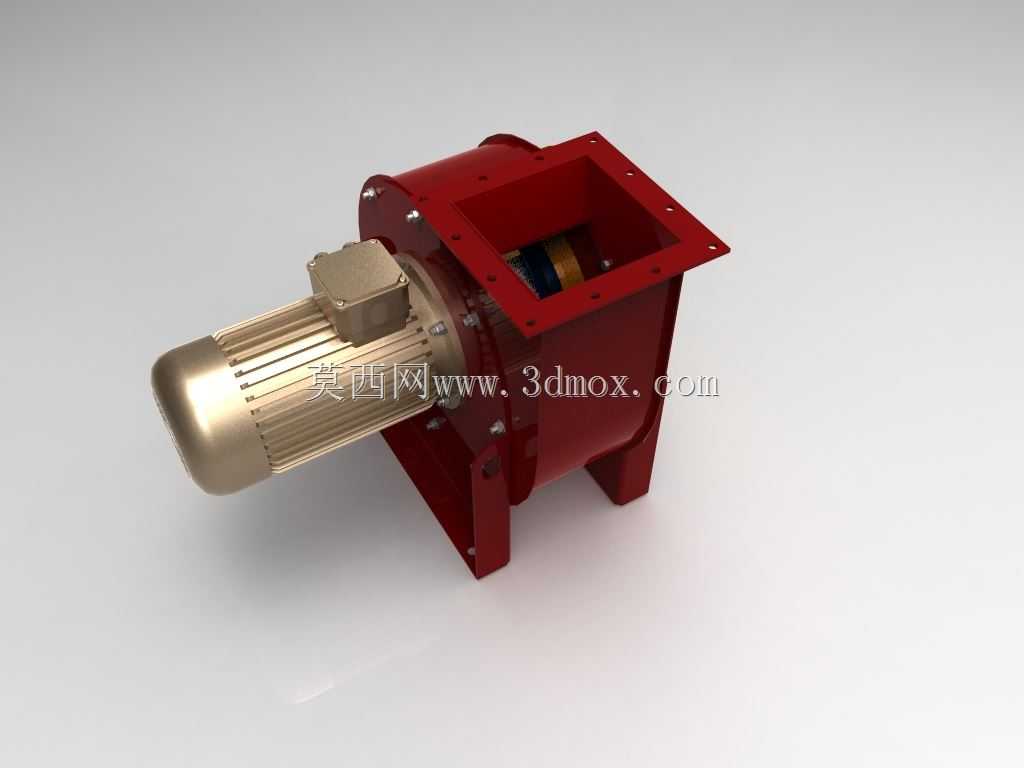

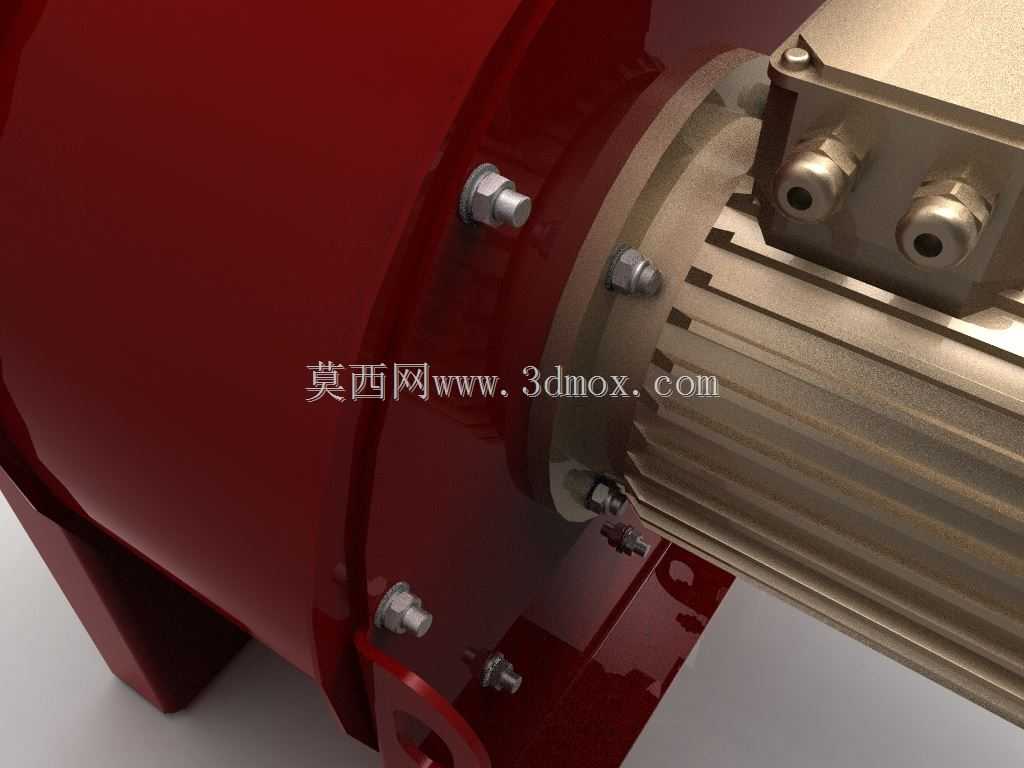

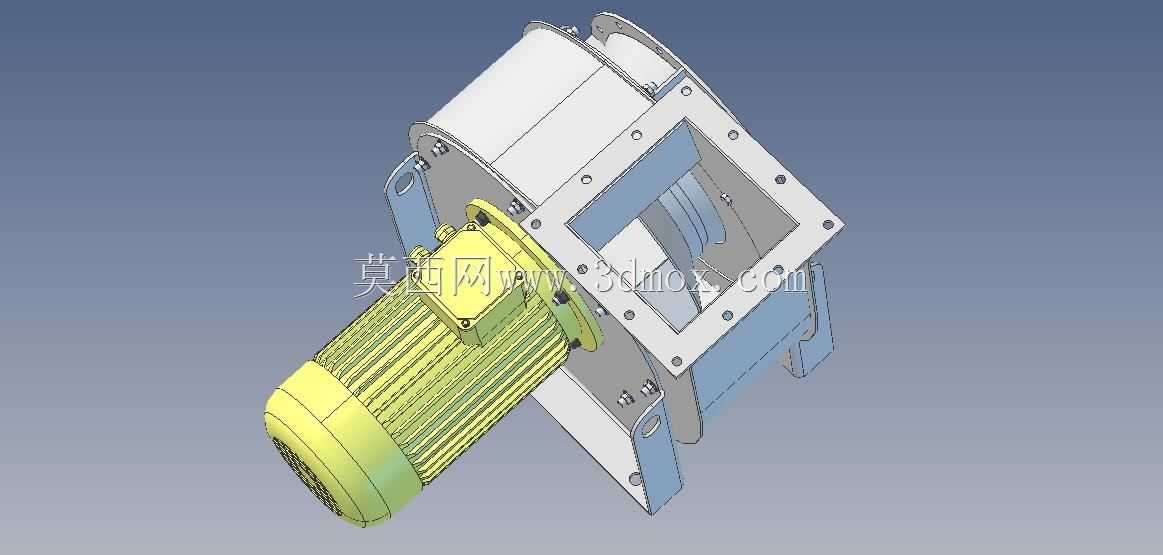

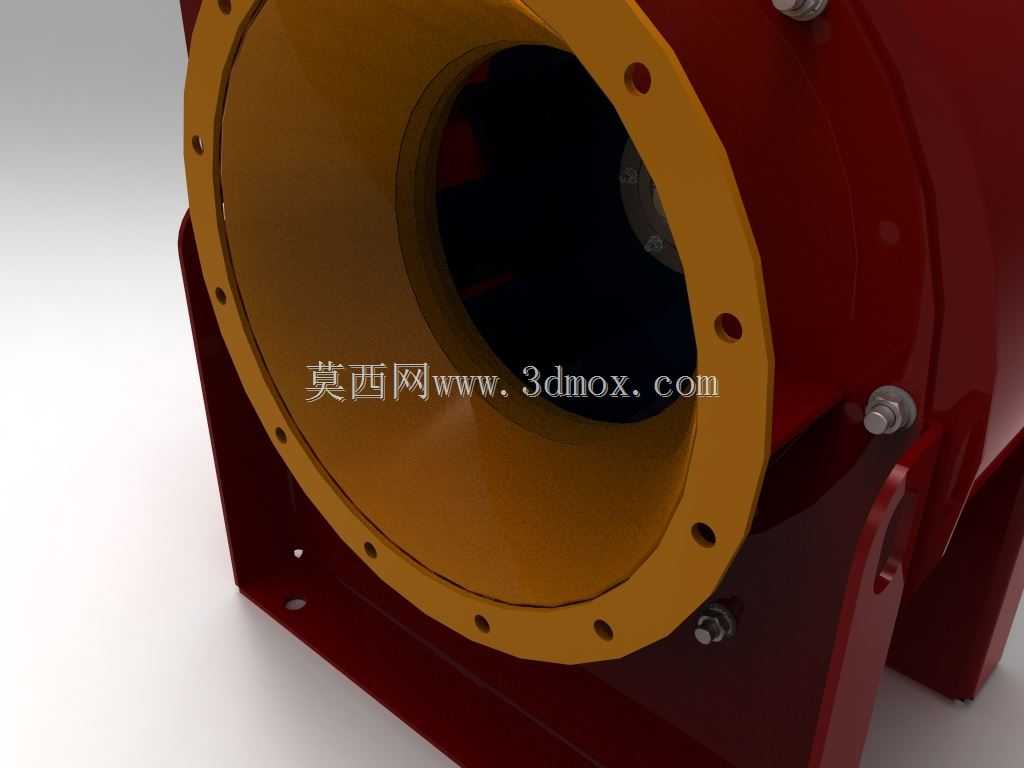

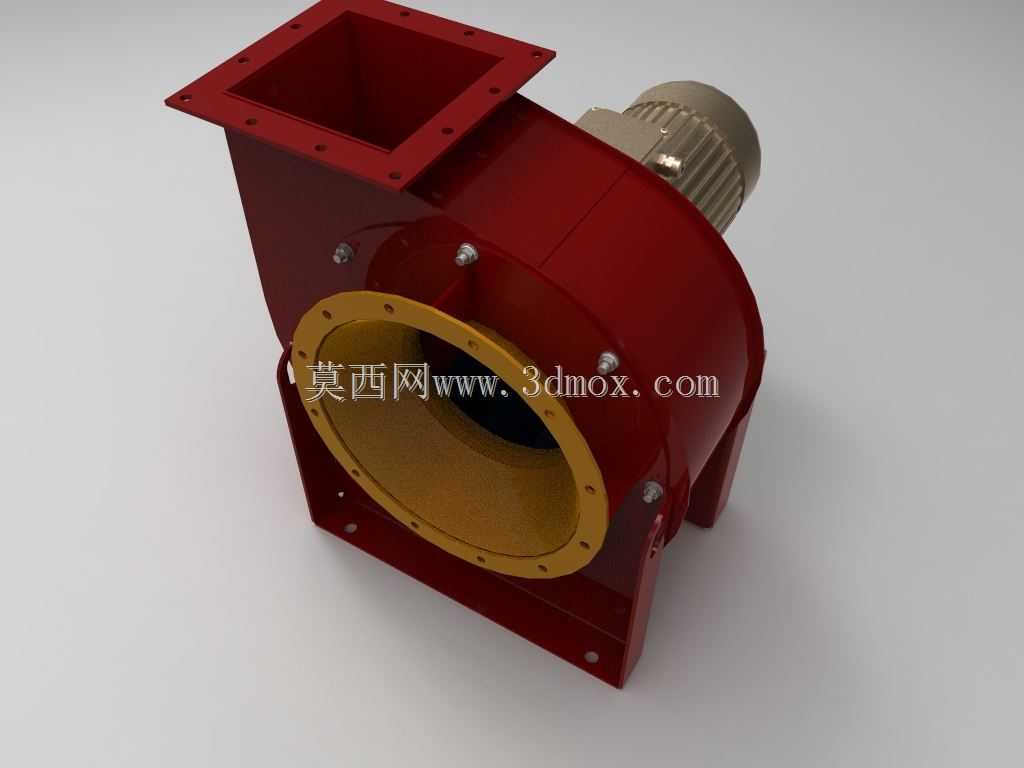

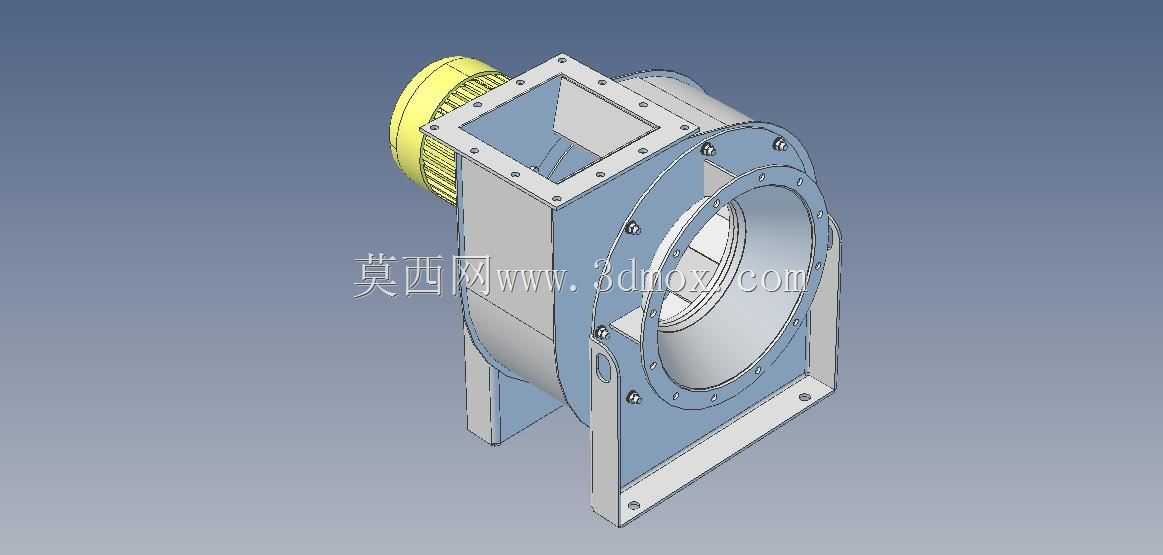

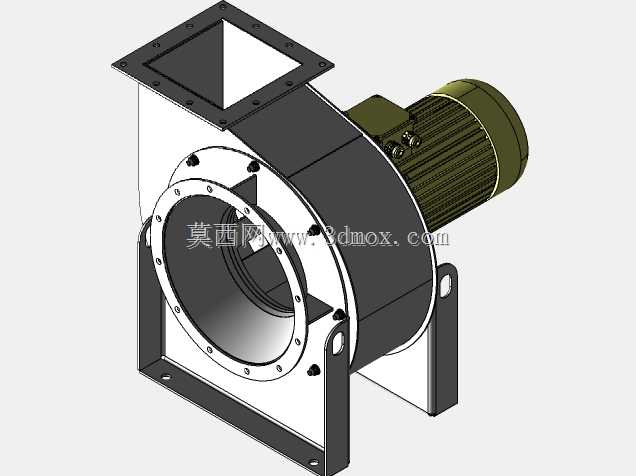

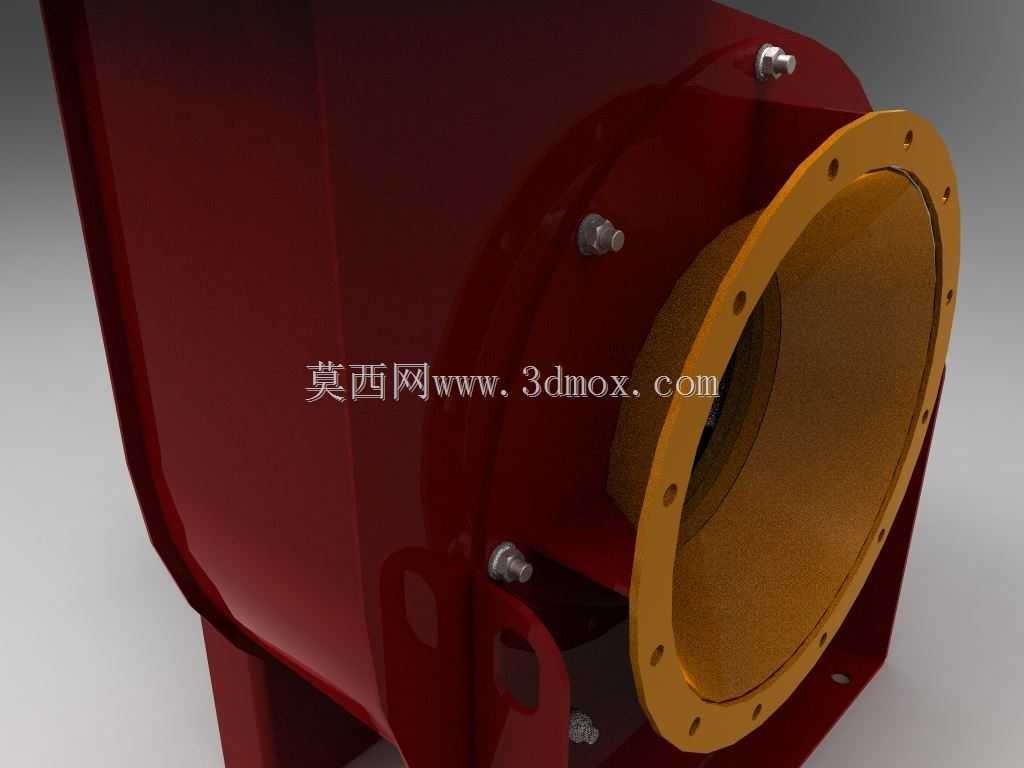

这款直径400mm转子的工业离心风机，在厂房通风除尘、生产工位废气收集、暖通系统送风环节都有广泛适配场景，不少中小型机加工车间的焊烟收集系统、涂装线的废气抽排支路都会选用该规格的离心风机作为核心动力部件，相比轴流风机，它能提供更高的风压，克服管道弯头、过滤装置带来的风阻损失，保证末端排风点位的风量达标。从结构设计来看，风机采用蜗壳式流道设计，红色涂装的壳体采用焊接拼合结构，方形进风口带法兰安装边，圆周方向均匀布置螺栓孔，可直接对接方形通风管道或者设备出风口，无需额外制作变径接头，能减少现场安装的加工工作量。侧方圆形出风口同样带加厚法兰圈，法兰面预留的螺栓孔位适配常规圆形通风管的连接标准，安装时配合密封垫即可保证连接位置的气密性，避免风压泄漏影响送风效率。驱动端的电机通过连接座直接固定在蜗壳侧方的安装支架上，转子叶轮与电机输出轴直连，省去了皮带传动的张紧结构，既减少了传动环节的能量损耗，也降低了后期运维的调整工作量，日常使用仅需定期检查轴承润滑状态即可。底部的一体式安装底座带预留安装孔，可直接通过膨胀螺栓固定在混凝土基础或者钢架平台上，底座的承重面做了加强筋设计，能抵消风机运行时叶轮转动带来的振动，避免长期运行后连接螺栓出现松动。设计过程中，蜗壳的型线完全匹配400mm直径转子的出风角度，气流从轴向进风口进入叶轮后，通过叶片的离心作用获得动能，再沿蜗壳流道逐步减速增压，最终从侧方出风口送出，流道内壁做了圆弧过渡处理，没有突兀的折角结构，能减少气流在壳体内的涡流损失，降低运行时的气动噪音。安装边界方面，方形进风口的法兰边长、圆形出风口的法兰直径、整机的长宽高尺寸都适配常规工业通风场景的安装预留空间，侧方电机的外伸长度也考虑了现场接线、散热的预留距离，不会出现安装后电机贴墙导致散热不畅的问题，不管是落地安装还是吊装，该结构的重心都落在安装支撑面的中心范围内，运行时的稳定性有充足保障。叶轮部分采用前弯式叶片设计，在同等转速下能获得更高的风压，适合需要接长管道、带过滤层的通风场景，叶片与轮毂的连接位置做了加厚处理，能承受长期高速旋转的离心力，避免长期运行后叶片出现变形、动平衡失效的问题。
