轮式弹性挠性联轴器结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:273445
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计
  • 轮式弹性挠性联轴器结构设计

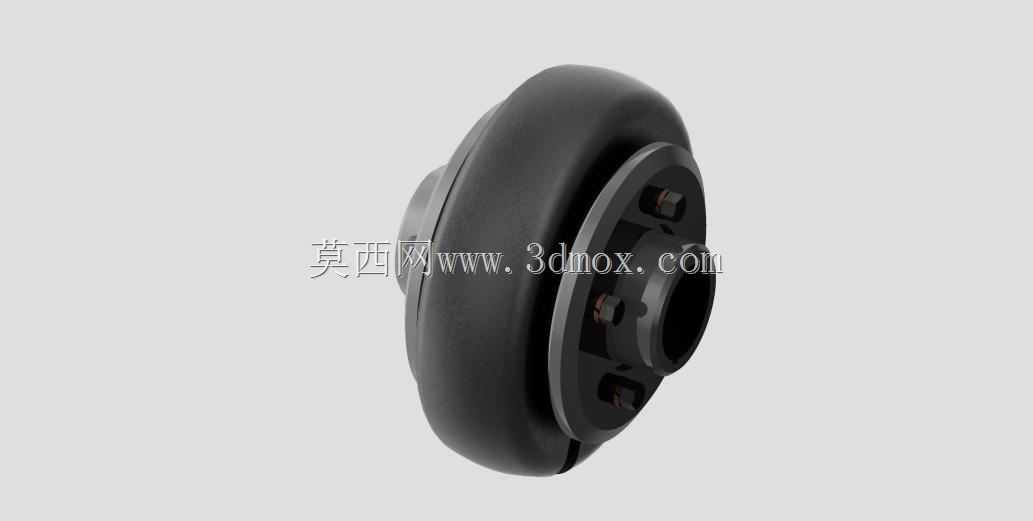

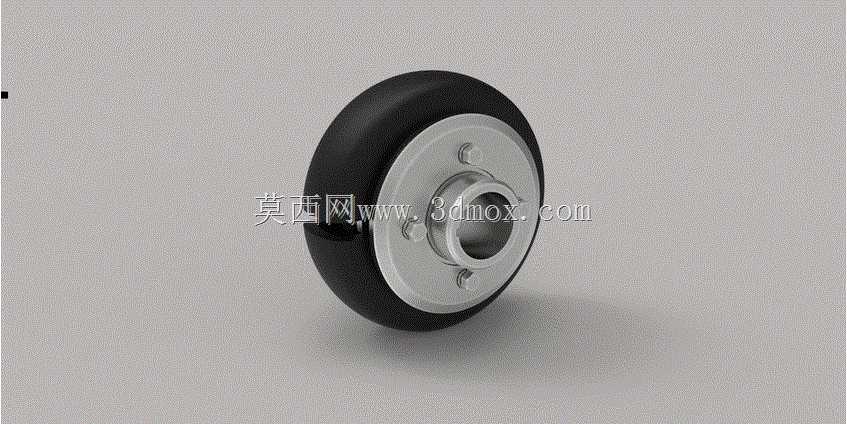

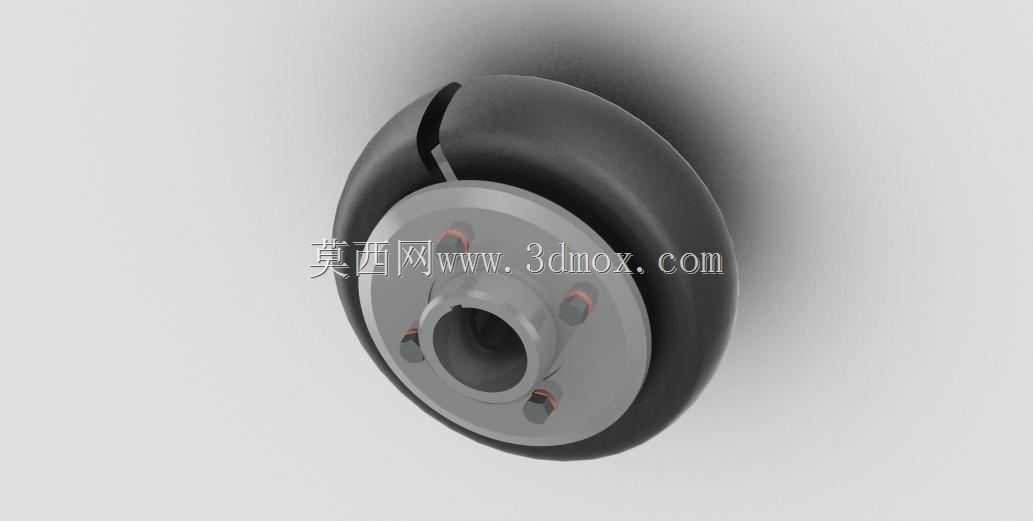

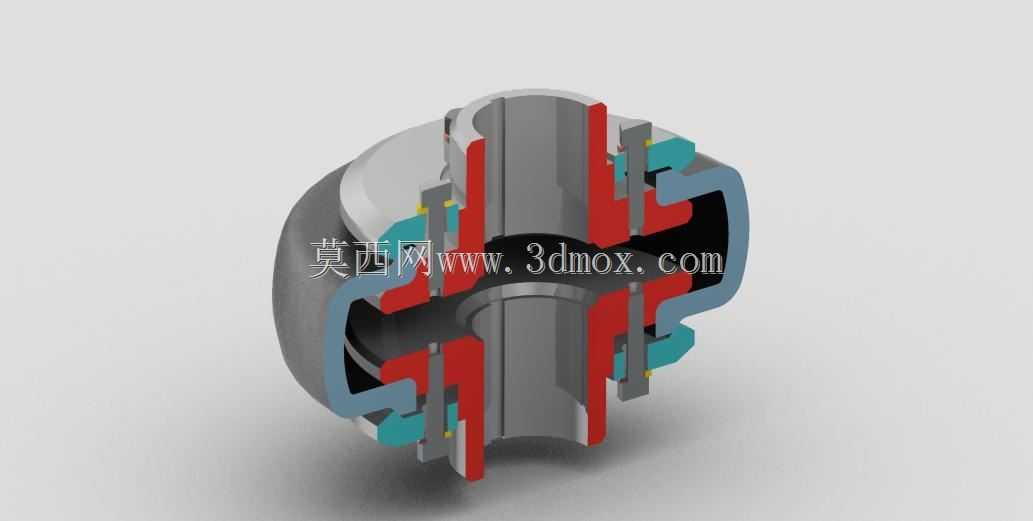

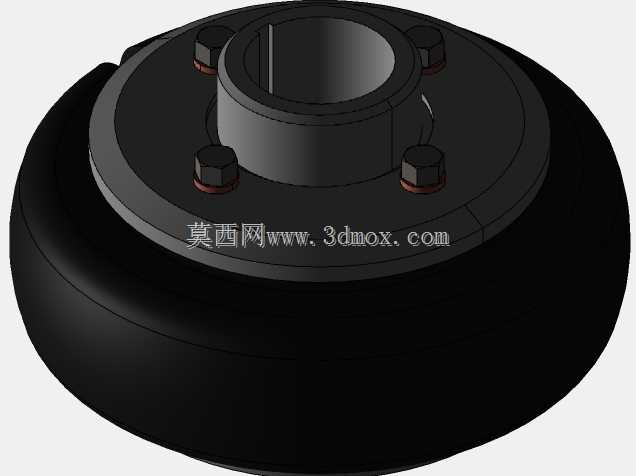

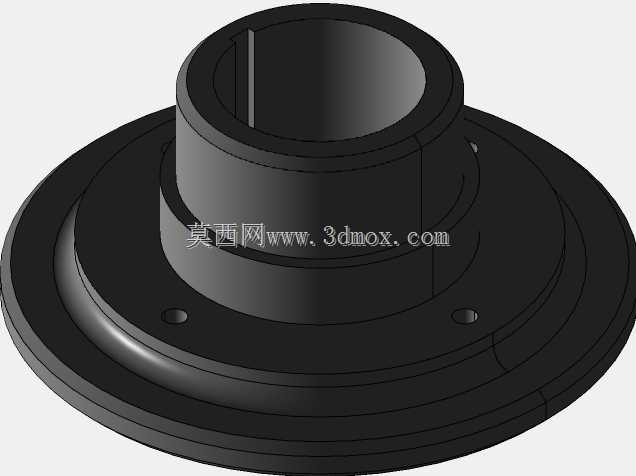

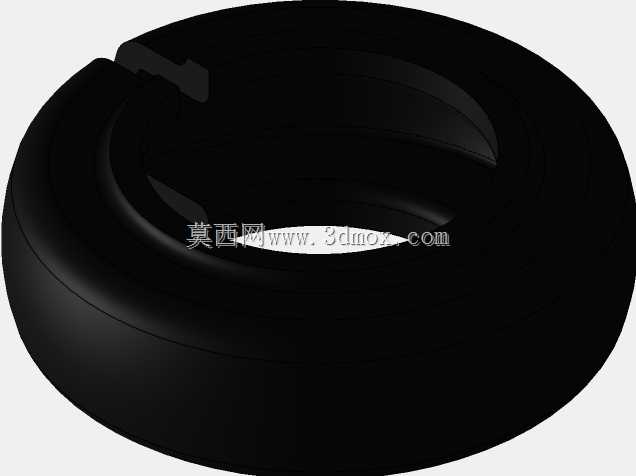

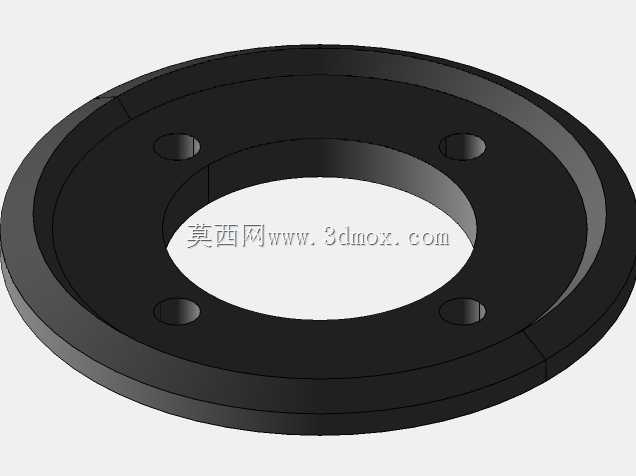

这类带橡胶弹性轮体的挠性联轴器,常被用在中小功率传动的轴系对接场景里,比如轻工输送线、小型风机、纺织设备的动力输出端与负载端连接,能适配两轴之间存在的少量径向、角向偏移,避免安装时的严格对中要求拖慢现场装配进度。和刚性联轴器不同,它中间的黑色橡胶轮体是核心功能部件,启动瞬间的扭矩冲击会先被橡胶层的弹性形变吸收,不会直接把冲击载荷传递到后端的轴承、齿轮等精密传动件上,能有效延长整套传动链的易损件更换周期。从结构上看,两侧的金属轮毂采用对称式设计,轮毂中心的轴孔可根据对接轴径做适配加工,端面的紧固螺钉用来锁定轴与轮毂的相对位置,防止运转过程中出现轴孔打滑空转的问题;金属法兰盘与橡胶轮体之间通过圆周均布的紧固件压合连接,不需要额外的粘接工艺,后期如果橡胶体出现老化磨损,只需要拆开压合螺栓更换弹性轮体即可,不用整体拆卸两端的轴系部件,现场维护的操作门槛很低。做三维建模的时候,要重点控制橡胶轮体的厚度与金属法兰的配合公差,压合面的过盈量不能太大,不然装配时会导致橡胶体被过度挤压产生内应力,长期运转容易出现早期开裂;过盈量太小的话,传递额定扭矩时会出现法兰与橡胶体之间的相对滑动,造成接触面磨损。安装边界上要注意,联轴器的轴向总长度要预留出1到2毫米的窜动间隙,避免轴系受热伸长时顶推两端轴承,径向安装空间要比橡胶轮的最大外径大出至少10毫米,给后期维护拆卸螺栓留出操作空间,同时要避免橡胶轮体长期接触油污、腐蚀性介质,不然会加速橡胶材质的老化,降低减振缓冲的效果。这类联轴器不适合用在重载、高速的传动场景,比如大功率破碎机、大型压缩机的主传动链,它的弹性体承载上限有限,过大的扭矩会直接撕裂橡胶连接层,选型时要根据传递的额定扭矩、轴径尺寸、允许的偏移量来匹配对应规格,不能仅凭外径大小随意替换。建模过程中橡胶部分的圆角过渡要处理到位,金属与橡胶结合的边缘不能有尖锐棱角,不然应力集中会直接导致橡胶体从边缘位置开始撕裂,影响整体使用寿命。
