金属弹性夹持式门用挂扣结构设计

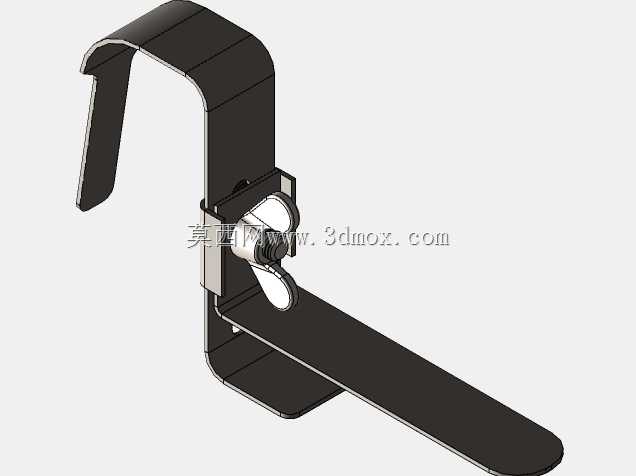

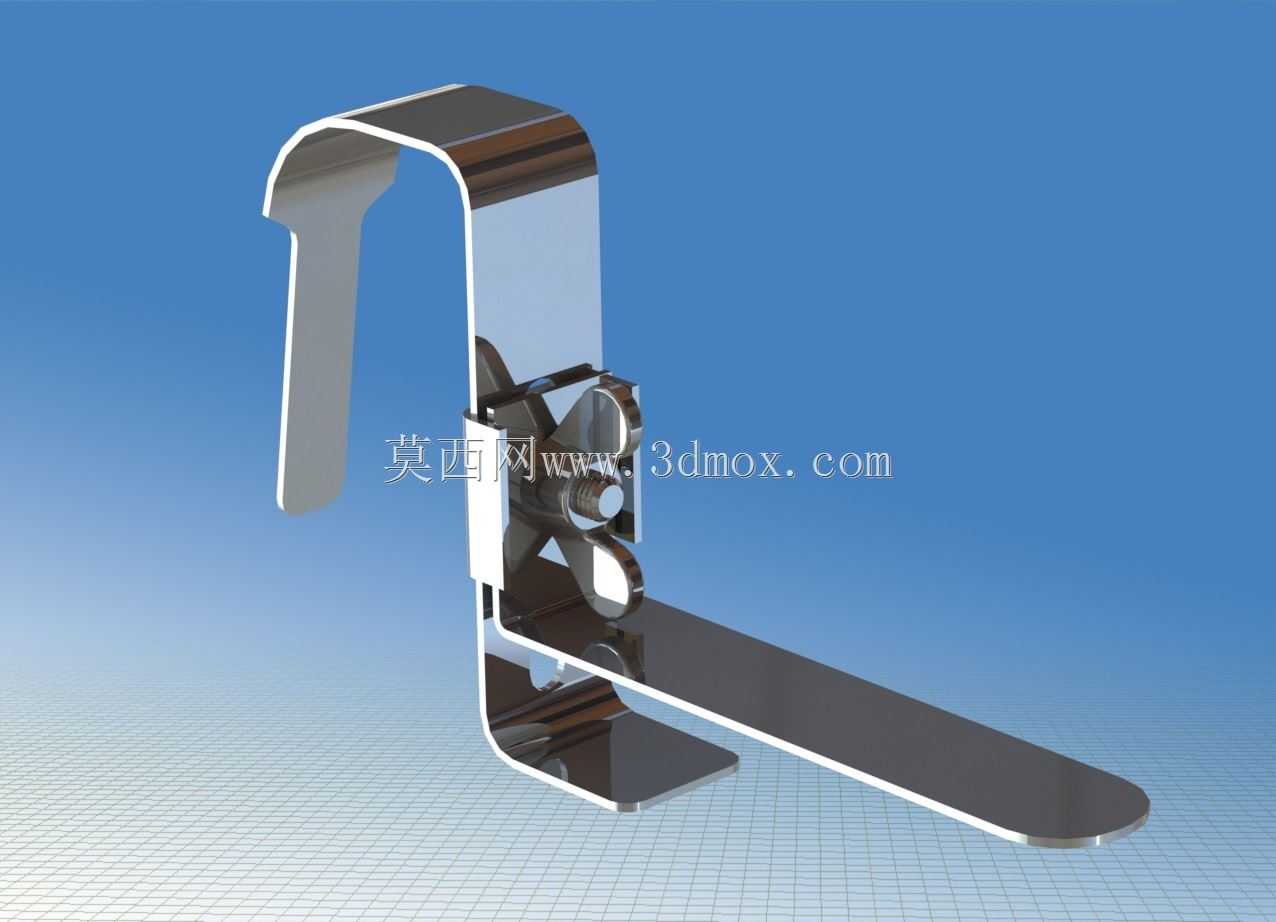

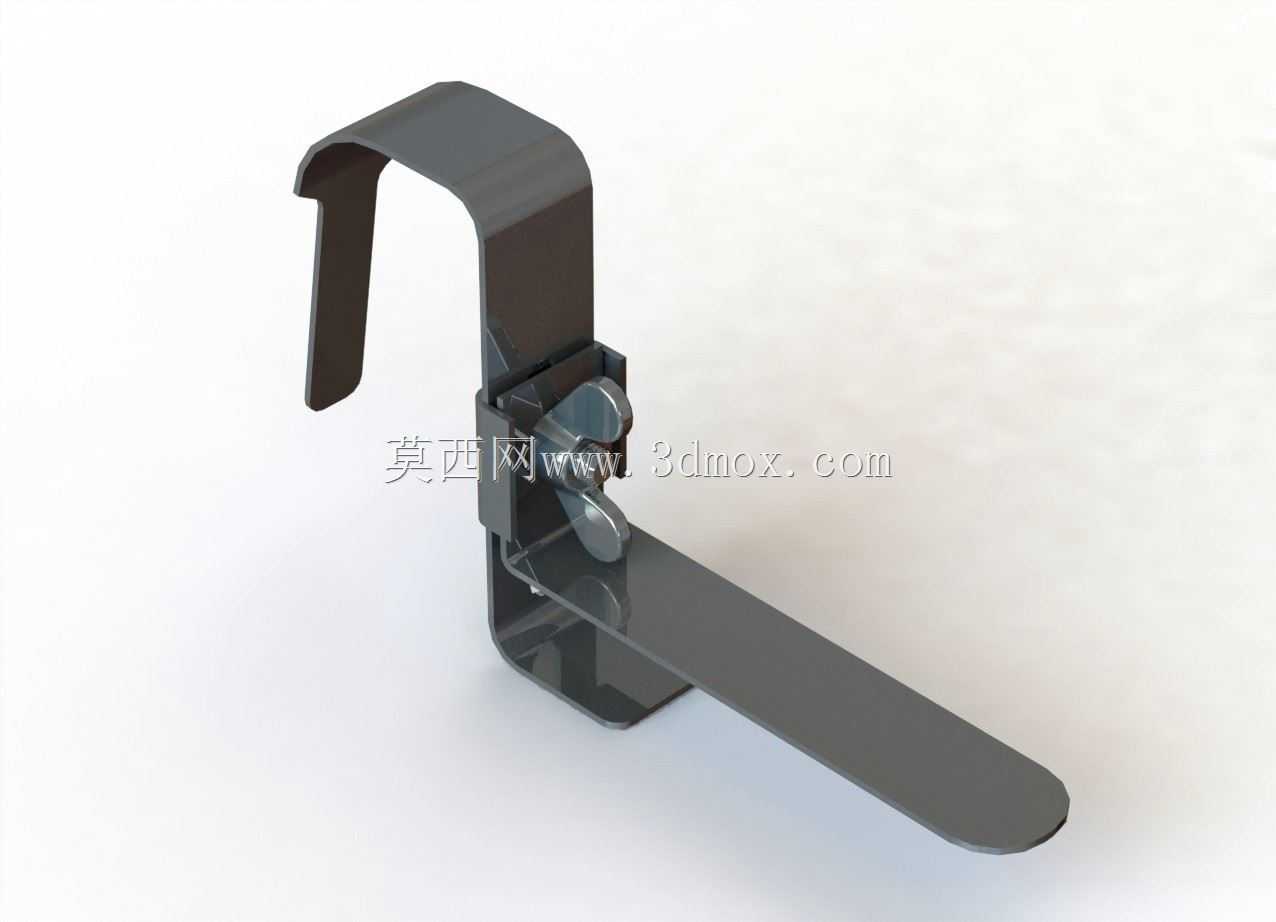

这类金属弹性挂扣主要应用在商用门扇、柜体门板的临时挂装场景，比如后厨操作间的门扇侧边挂放清洁工具、办公隔断门挂置临时记录板、酒店客房卫浴门悬挂收纳物件，不需要在门板表面打孔破坏饰面，依靠自身的弹性夹持结构就能卡在门板边缘完成固定，避免了传统打孔安装留下的不可逆损伤，尤其适合玻璃门、免漆饰面板这类不能随意开孔的门扇使用场景。从结构设计逻辑来看，整体采用一体化钣金折弯成型思路，上部的弯钩结构是核心夹持部位，弯钩内侧的折弯弧度做了适配常规门板厚度的开口设计，开口间隙略小于常规门板的厚度范围，依靠钣金材料自身的回弹力卡紧在门板上沿，弯钩的接触边缘做了圆弧过渡处理，避免卡装时刮花门板表面的涂层或者饰面。下部延伸出的水平托板是承载部位，托板的长度根据常规挂放物件的支撑需求设定，边缘同样做了卷边或者圆角处理，既提升了托板的结构刚度，避免挂放重物时出现边缘卷边变形，也能防止取放物件时被锋利的钣金边缘划伤。中间的连接部位做了局部的压型加强结构，不是单纯的平板折弯，通过压出的凹凸筋位提升整体的抗扭刚度，避免挂放偏重物件时整个挂扣出现歪斜变形，连接部位的转轴式结构可以让下部托板在不使用时向上翻折贴合在门扇表面，减少突出的占用空间，避免人员通行时磕碰。安装时不需要额外的紧固件，只需要将上部弯钩对准门板上沿，向下按压就能依靠弹性夹紧完成固定，拆卸时只需要向上抬起就能取下，不会在门板上残留胶印或者钉孔，适配的门板厚度覆盖常规室内门、玻璃隔断门的常见厚度范围，托板的承载能力可以满足日常小型工具、轻质收纳件的挂放需求，整体的外形轮廓没有多余的突出结构，表面做了镜面抛光处理，既提升了金属件的防锈能力，也能适配多数商用空间的装修饰面风格，不会显得突兀。在建模过程中需要重点关注折弯处的圆角半径设定，既要保证钣金折弯时不会出现应力集中导致的开裂，也要保证夹持力足够不会轻易滑落，托板的平面度需要控制在合理范围内，避免挂放物件时出现倾斜滑落，弹性夹持部位的开口尺寸公差需要严格把控，间隙过大容易导致卡紧力不足脱落，间隙过小则会出现安装困难甚至无法卡入门板的问题。
