起重传动用定滑轮结构三维设计

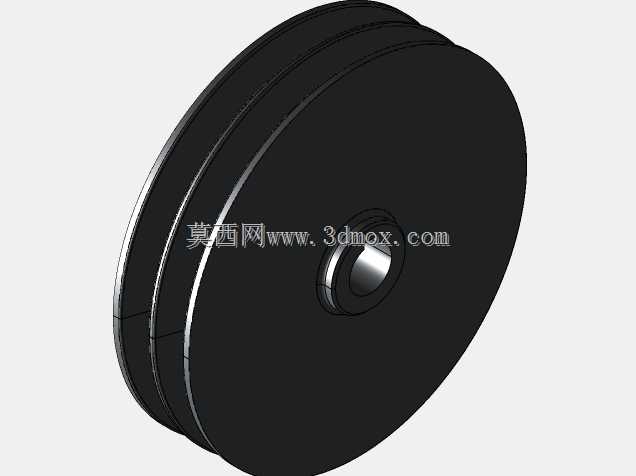

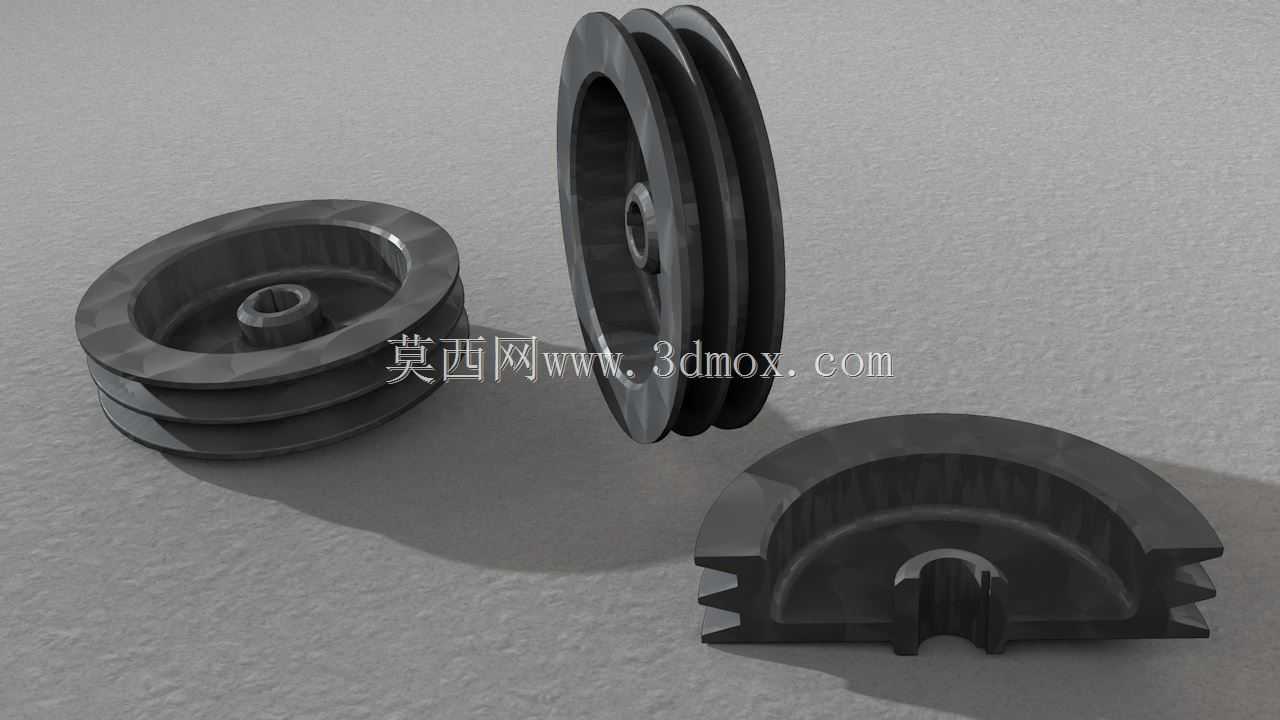

在起重输送、物料搬运类设备的结构设计中，滑轮是承担绳索导向、载荷传递的核心基础零件，其结构合理性直接影响整套牵引系统的运行稳定性与绳索使用寿命。做这类零件的三维建模时，首先要锚定实际安装场景的边界条件：轮槽的曲率半径需要匹配常用钢丝绳的公称直径，既不能过小造成绳索弯折应力集中加速断丝，也不能过大导致绳索在槽内出现横向窜动偏离运行轨迹。轮体的辐板结构设计需要兼顾强度与减重需求，小载荷工况下可采用等厚辐板搭配减重孔的结构，大载荷场景则要在辐板与轮缘、轮毂的衔接位置做圆弧过渡，避免应力集中引发的轮体开裂问题。轮毂部分的内孔尺寸要匹配配套的销轴直径，公差带通常选用间隙配合，保证滑轮在销轴上可以灵活转动，不会出现卡滞导致绳索与轮槽干磨。从实际应用场景来看，这类滑轮不仅用在桥式起重机、门式起重机的起升机构里，在电梯曳引系统、索道牵引装置、小型手动葫芦甚至建筑施工用的物料提升架上都有广泛应用，不同场景下的滑轮设计侧重点也有区别：高速运行的曳引场景需要严格控制轮槽的表面粗糙度，降低绳索磨损；重载起重场景则要对轮缘部分做加厚处理，承受突发的冲击载荷；户外使用的滑轮还要在轮毂位置预留润滑脂加注通道，保证长期户外作业时转动副不会因为锈蚀失效。建模过程中需要重点关注轮槽的截面角度，常规用途的滑轮轮槽夹角通常控制在35度到45度之间，这个角度范围既能保证绳索顺利嵌入槽内，又能在绳索受拉时提供足够的侧向支撑力，避免绳索脱槽。另外还要考虑滑轮与周边结构的安装间隙，轮缘外侧要和相邻的机架、挡板预留足够的安全距离，防止运行过程中轮体与固定结构发生刮蹭，轮毂的轴向长度要和安装座的宽度匹配，保证装配后滑轮不会出现轴向窜动。很多新手在做这类零件建模时容易忽略轮槽底部的圆角处理，直接做直角衔接，实际生产中这种结构不仅会加剧绳索的磨损，在热处理环节还容易在直角位置产生淬火裂纹，导致零件报废。从装配关系来看，滑轮通常需要搭配轴承、隔套、销轴组成完整的滑轮组部件，因此在建模时就要提前预留轴承的安装位，考虑密封件的安装空间，保证后续整体装配时不会出现尺寸干涉。
