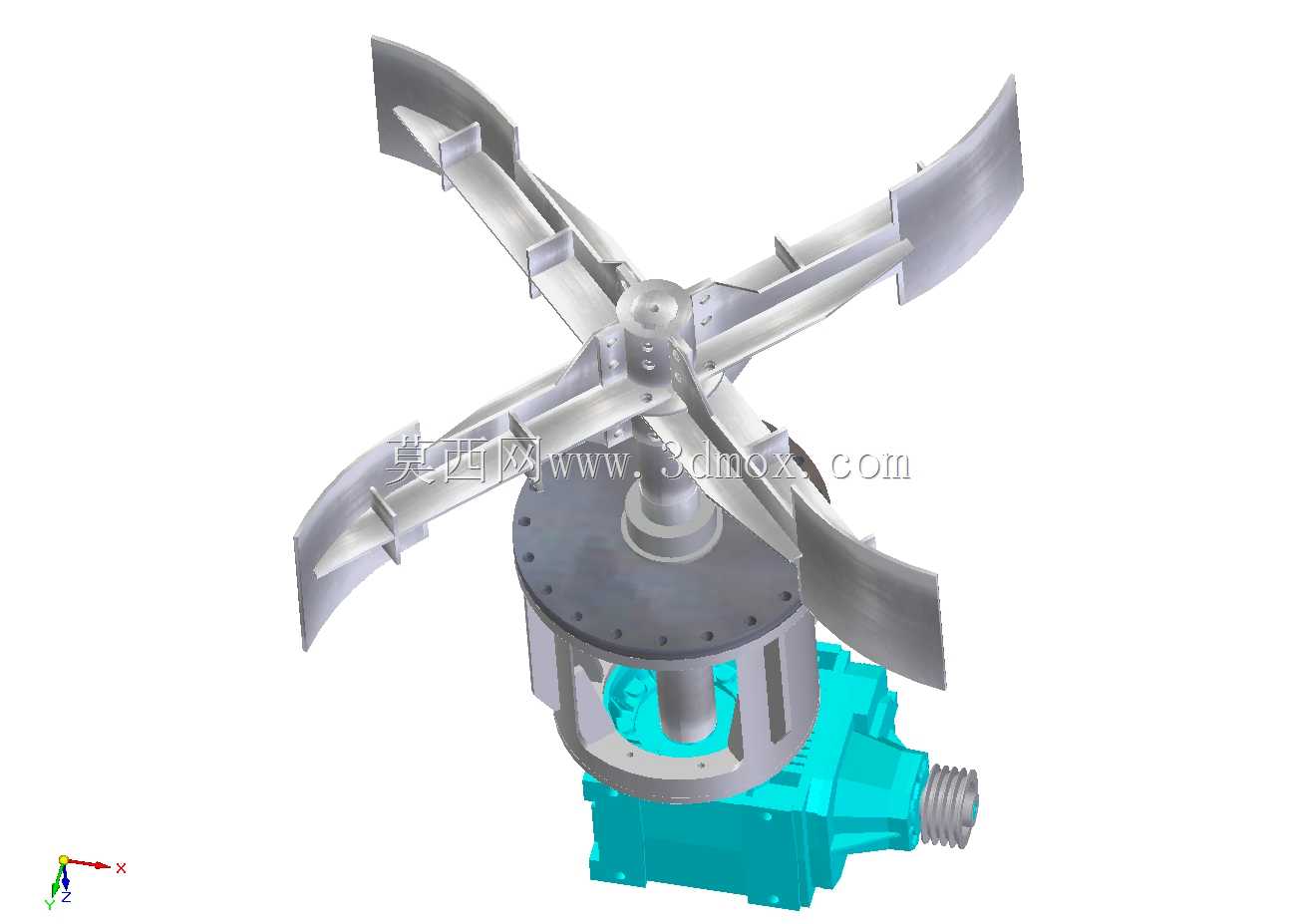

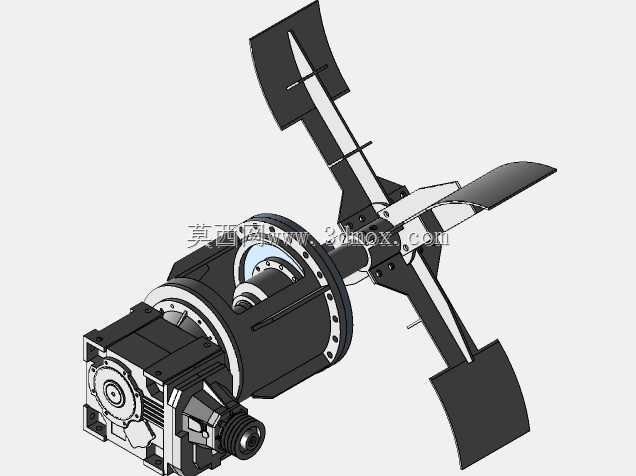

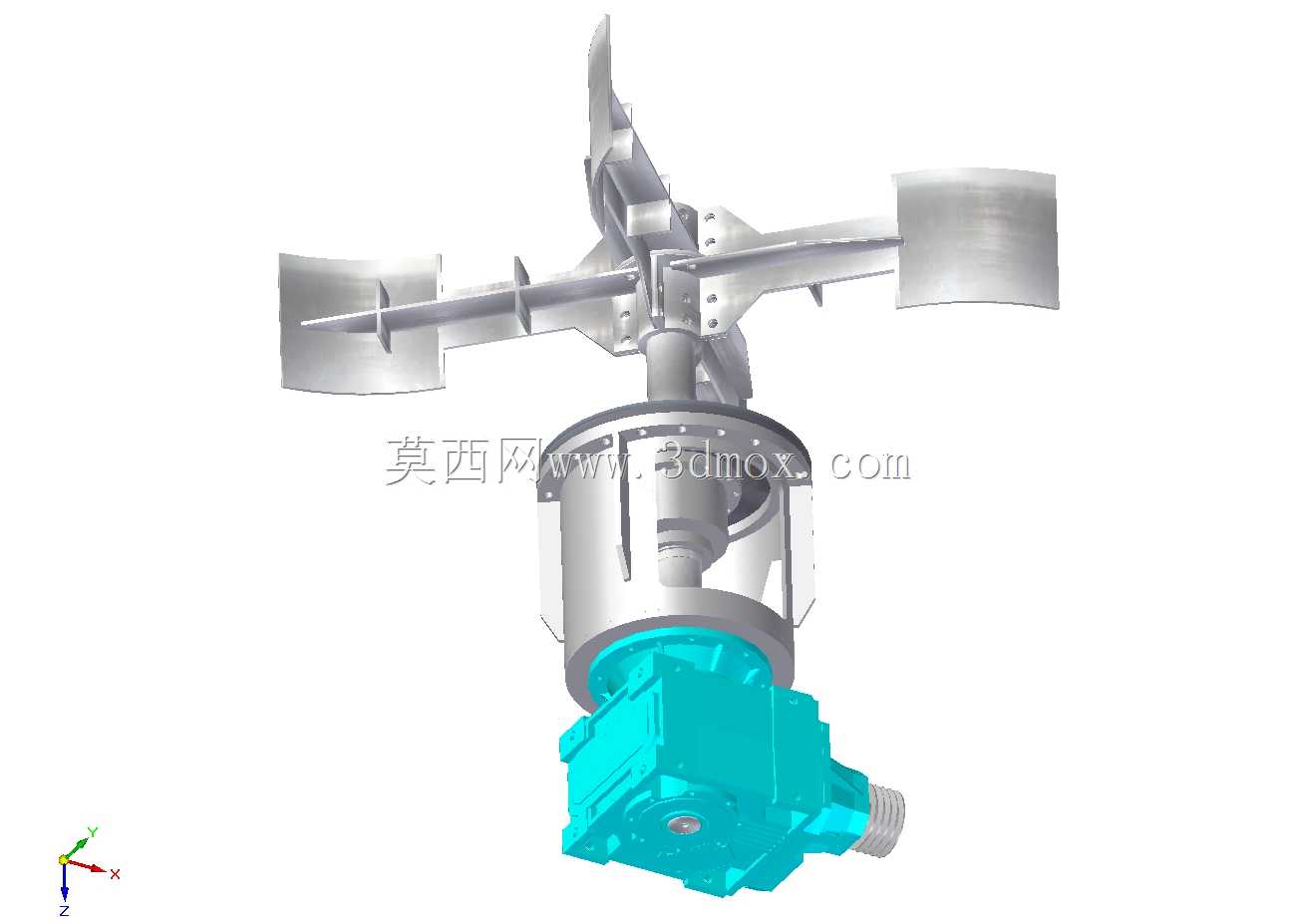

2.2米底部入口涡轮式搅拌装置结构

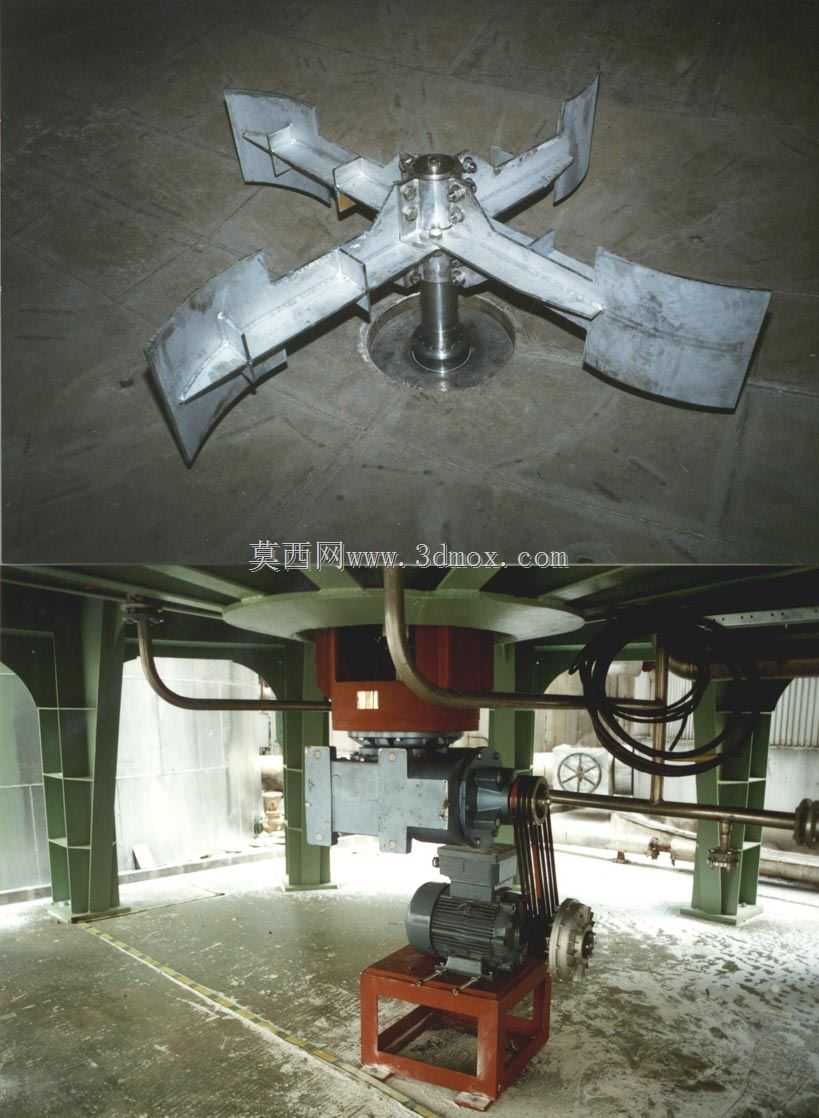

该搅拌装置采用底部入口安装形式，核心搅拌部件为六弯叶涡轮结构，配套减速驱动单元集成于设备底部，整体结构紧凑，可直接从反应容器、储料槽的底部法兰位置完成安装固定，无需在罐体侧壁或顶部预留大尺寸安装工位，适配现有老旧罐体的改造升级需求，尤其适合场地顶部空间受限、无法布置顶入式搅拌设备的生产场景。从实际应用场景来看，这类底部入口搅拌结构多用于化工、食品加工、水处理领域的中大型储液槽、反应罐内，处理固液悬浮、液液混合、低粘度流体均质的工况，相比顶入式搅拌设备，底部安装的形式能让搅拌叶轮更贴近罐底区域，有效避免罐底沉积高密度固相物料，解决传统顶搅设备底部流场死区的问题，提升整罐物料的混合均匀度。叶轮采用弯叶涡轮构型，叶片的曲面弧度经过流场优化，运转时可同时产生轴向与径向的复合流场，径向流可推动物料沿罐壁形成循环回路，轴向流可带动上下层物料完成纵向交换，相比平直叶涡轮，弯叶结构运转时的流体阻力更小，相同转速下的能耗更低，同时能减少叶片边缘的物料剪切破碎效应，适配对剪切敏感的物料混合需求。驱动端采用集成式减速结构，输出轴与搅拌轮毂采用锥面配合加键连接的形式，可传递较大扭矩，同时保证运转时的同轴度，减少长期运行的轴系振动。安装边界方面，该装置的安装法兰尺寸适配2.2米直径罐体的底部标准接口，驱动单元的外形轮廓做了紧凑化设计，底部突出罐体的高度控制在合理范围，不会占用过多罐底的操作空间，轴系位置设置了多道密封结构，可适配带压罐体的使用需求，避免罐内物料沿轴泄漏。建模过程中对叶轮的叶片曲面、轮毂的连接结构、减速单元的安装配合面都做了精准还原，可直接用于搅拌设备的选型校核、安装干涉检查，也可作为同类搅拌产品结构优化的参考原型，帮助设计人员快速评估不同转速下的流场覆盖范围，验证底部安装形式的结构可靠性。
