重载连接锁紧销轴组件结构设计

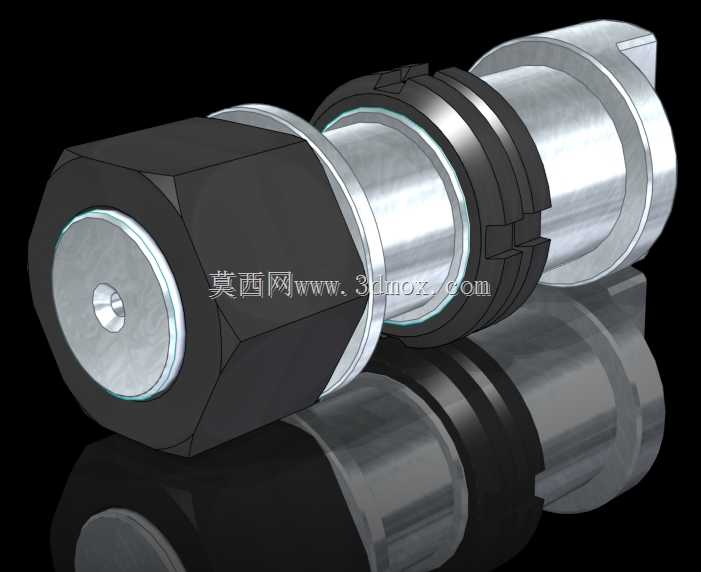

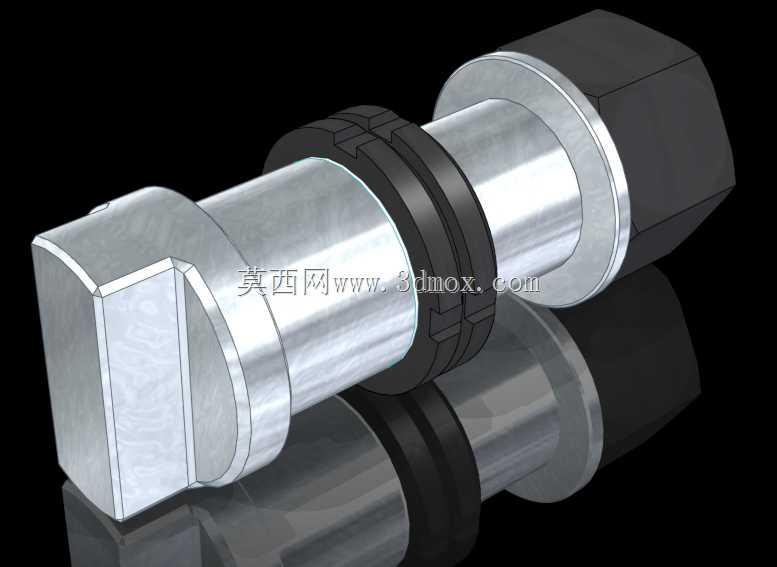

这款重载销轴主要面向大载荷工况下的部件铰接、定位锁紧场景，在重型工程机械的臂架铰接点位、矿山输送设备的机架连接部位、大型锻压设备的工装装夹结构中都能见到这类零件的应用，核心作用是在高负载、存在一定冲击振动的使用环境下，保持两个或多个连接部件的相对位置精度，同时传递横向与轴向的载荷，避免连接部位出现松脱、错位的问题。从结构设计来看，这款销轴采用了六角端头配合轴肩的限位结构，六角端头可以方便现场安装时使用标准扳手施加锁紧扭矩，不需要额外设计卡位结构就能避免销轴在安装过程中跟转；轴身部位设置了多道环形卡槽，用来配套弹性挡圈或者密封隔套，既可以实现轴向位置的固定，也能预留出密封件的安装空间，阻挡外界粉尘、水汽进入铰接转动的摩擦面，延长铰接部位的维护周期。轴身的加工精度需要满足IT7级的公差要求，表面粗糙度控制在Ra1.6以内，和配套轴套的配合间隙控制在0.02-0.05mm之间，既保证铰接转动时的灵活性，也不会因为间隙过大造成载荷集中，加剧局部磨损。设计过程中首先要核算销轴的剪切强度与弯曲强度，根据实际承载的最大静载荷、冲击载荷系数确定轴身的最小直径，避免在过载情况下出现销轴断裂的失效问题；端头的六角尺寸按照标准紧固件的对应规格设计，保证通用工具可以直接适配，不需要定制专用安装工具，降低现场装配的难度。安装边界方面，销轴插入端做了小角度的倒角引导，方便装配时快速对准安装孔，不需要反复调整对位；锁紧端的螺母配套了止动垫圈结构，在设备长期运行产生振动的情况下，也能避免螺母回转松脱，保证连接的可靠性。轴身的环形槽位置需要和被连接件的安装孔位精准对应，挡圈安装后突出轴身的高度不能超过0.5mm，避免和相邻的转动部件产生运动干涉。这类重载销和普通轻型销轴的区别在于，它的轴肩部位做了加厚处理，能承受更大的轴向挤压力，在频繁承受交变载荷的工况下，也不会出现轴肩断裂的问题；表面可以根据使用场景做发黑或者镀锌处理，在潮湿、有腐蚀介质的环境中使用时，能提升零件的防锈能力，延长整体使用寿命。在做配套的安装结构设计时，需要注意安装孔的同轴度公差控制在0.03mm以内，避免销轴装配后出现别劲的问题，造成转动阻力过大或者局部异常磨损；同时要预留出足够的拆装空间，保证后期维护时可以顺利将销轴从安装孔中打出，不需要额外拆卸周边的其他部件。
