低粘度流体用三叶船用搅拌螺旋桨结构

这款三叶螺旋桨结构主要面向低粘度流体的搅拌混合工况，在船舶液舱调合、小型流体混合设备、水处理药剂混配等场景中都能适配。从实际使用的角度出发，这类桨叶的曲面弧度经过反复校核，运转时能以较低的转速带动流体形成轴向推流，避免局部湍流死角的出现，相比平直桨叶，它的轴向输送能力更强，单位能耗下的循环流量能提升近两成，适合对剪切力不敏感的低粘度介质，比如清水、轻质油品、低浓度溶液等工况。

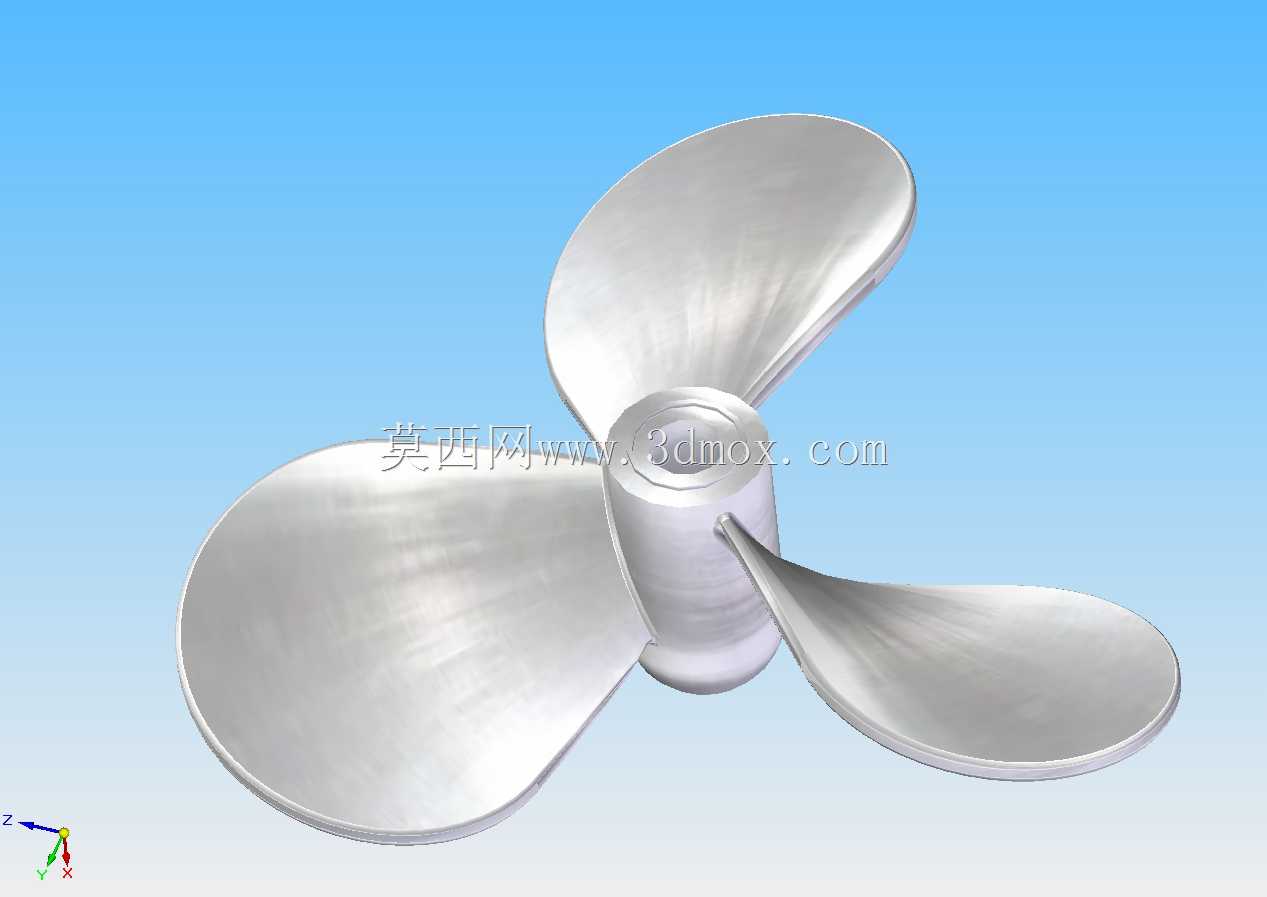

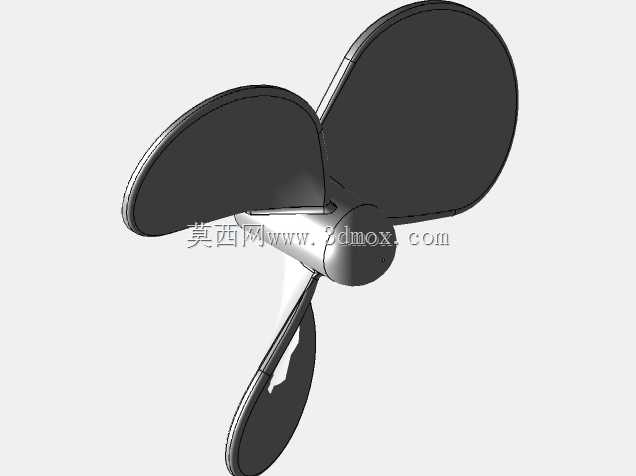

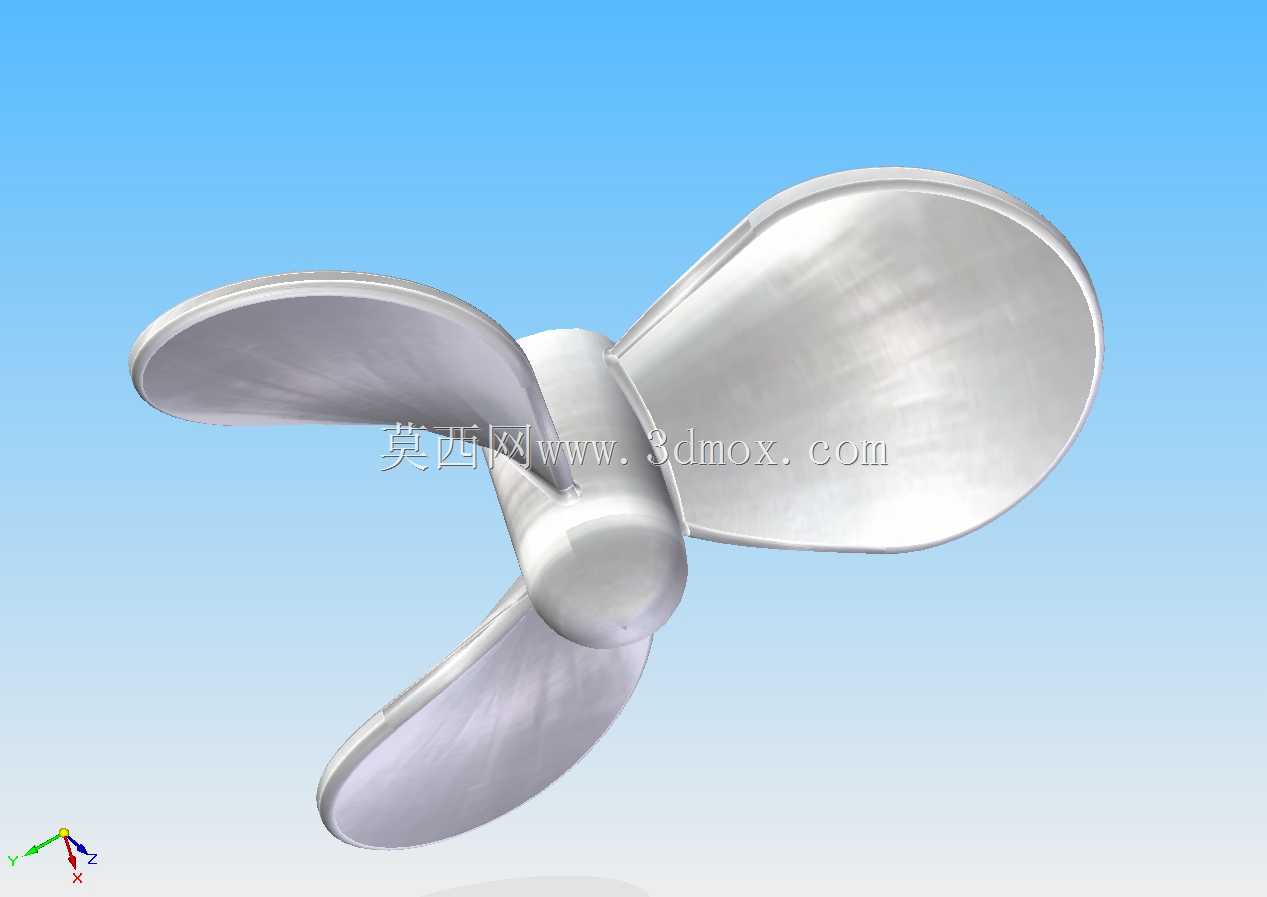

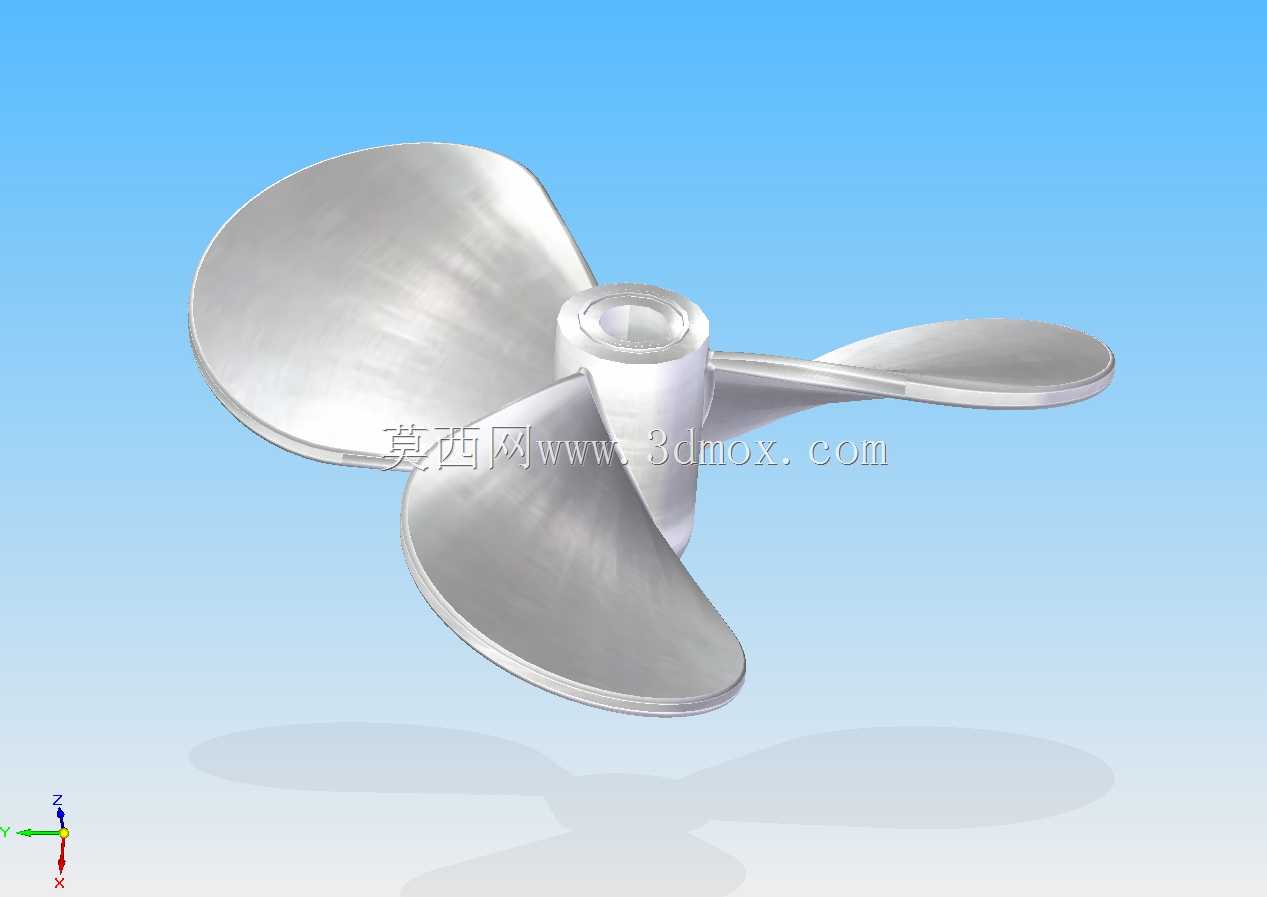

设计过程中首先确定了三叶的布局形式，相比两叶桨，三叶结构运转时的动平衡性能更优，径向跳动量更容易控制在安装公差允许范围内，不会因为桨叶数量过多导致流道狭窄、挂带纤维类杂质的问题。桨叶的叶梢做了圆弧过渡处理，没有尖锐棱角，一方面能降低高速运转时的叶梢涡流噪声，另一方面也能减少长期运转过程中介质对叶梢的气蚀磨损，延长部件的实际使用寿命。轮毂部分采用了带中心安装孔的柱式结构，安装孔的公差配合按照过渡配合设计，能直接和标准搅拌轴输出端匹配，不需要额外定制转接轴套，轮毂和叶片的衔接位置做了大圆角过渡，避免应力集中，在长期承受交变载荷的工况下，不会出现焊缝或者衔接位置开裂的问题。

从安装边界来看，桨叶的回转直径适配常规小型搅拌舱室的安装要求，安装时只要保证桨叶距离舱壁的间隙不小于单叶长度的十分之一，就不会出现碰擦舱壁的问题，轴向安装位置通常设置在舱室液面以下三分之二深度处，能最大化带动整舱流体循环，避免表层液体出现无流动的死区。桨叶的叶面光洁度按照流体接触部件的常规要求设计，表面没有明显的凹凸台阶，减少介质在桨叶表面的粘附，日常维护时只需要定期冲洗就能保持表面清洁，不会因为结垢导致动平衡失效。在实际选型搭配时，这类桨叶不需要搭配特殊的密封结构，和常规的机械密封、填料密封结构都能适配，输出轴的转速通常控制在每分钟数百转的区间，就能满足常规的混合搅拌要求，不会因为转速过高导致流体飞溅或者能耗浪费。
