大规格可调式棘轮扭力扳手结构设计

这款适配45至75毫米规格紧固件的棘轮扳手，主要面向重型设备装配、大型管道安装、重型机械维保等大规格螺栓紧固场景，区别于普通小型棘轮扳手，其结构设计完全围绕大扭矩输出下的可靠性与操作便捷性展开。从实际工况来看，大规格六角头紧固件通常出现在风电塔筒法兰连接、重型工程机械底盘装配、大型化工管道法兰对接、重型机床地脚固定等场景，这类场景下螺栓预紧力矩要求高，操作空间往往受限，普通开口扳手或死扳手需要反复插拔调整角度，作业效率极低，而棘轮结构的单向离合特性可以让操作者在小摆角范围内持续完成紧固或拆卸动作，无需完全脱离螺栓头。

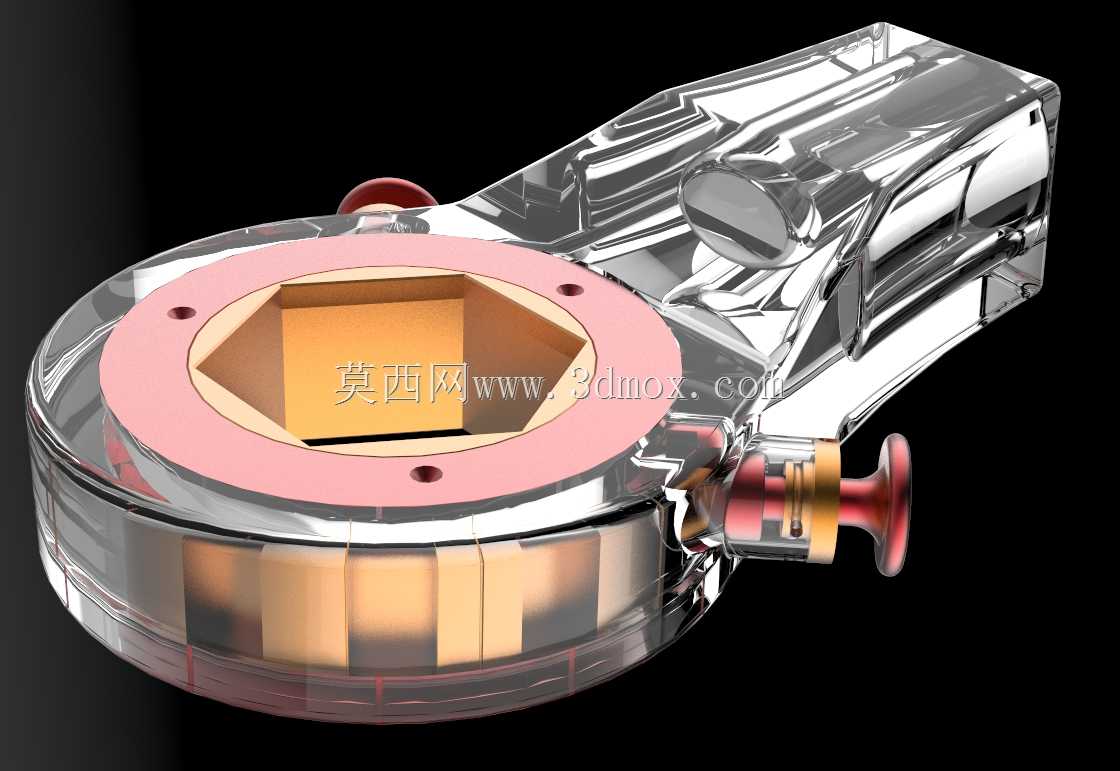

设计层面，这款扳手的头部采用了大尺寸棘轮棘爪啮合结构，相比普通小规格扳手，其棘轮齿部做了加厚处理，啮合接触面积提升了近40%，能有效分散大扭矩下的齿面接触应力，避免棘轮崩齿失效。头部的方孔驱动位做了内嵌式定位槽设计，可适配对应规格的六角套筒，套筒与驱动头的配合间隙控制在0.1毫米以内，避免大扭矩下套筒晃动脱出。扳手的手柄部分采用了流线型的受力结构，握持区域做了贴合手掌弧度的造型，在施加较大扭力时能减少局部应力集中，降低操作者的手部疲劳感，同时手柄尾部的红色旋钮是正反转向切换结构，无需将扳手从螺栓上取下，仅需拨动旋钮即可切换紧固或拆卸方向，适配狭小空间内的连续作业。

从安装边界与尺寸适配来看，这款扳手的头部外径控制在110毫米以内，可适配紧固件中心距周边最小60毫米的操作空间，相比同规格的传统梅花扳手，其所需的操作摆角仅为15度，在管道密集、结构遮挡的场景下优势明显。内部的棘轮止退结构采用了双棘爪对称布置设计，相比单棘爪结构，其受力更均匀，长期使用后的磨损量更小，使用寿命能提升一倍以上。头部与手柄的连接位置做了加强筋过渡处理，在承受最大额定扭矩时，连接位置的形变控制在0.2毫米以内，不会出现头部与手柄松旷的问题。透明的外壳设计可以直观观察内部棘轮的啮合状态，一旦出现棘爪卡滞、齿面磨损的情况，能第一时间发现并维护，避免作业过程中突然失效引发安全问题。在实际选型使用时，需要注意其适配的紧固件对边尺寸范围，不可超范围使用套筒，否则会导致棘轮过载损坏，同时在施加冲击扭矩时，需要握持手柄的有效受力区域，避免因受力点靠近头部导致力矩输出不足或结构损坏。
