卷绕机边缘收卷机构三维结构设计

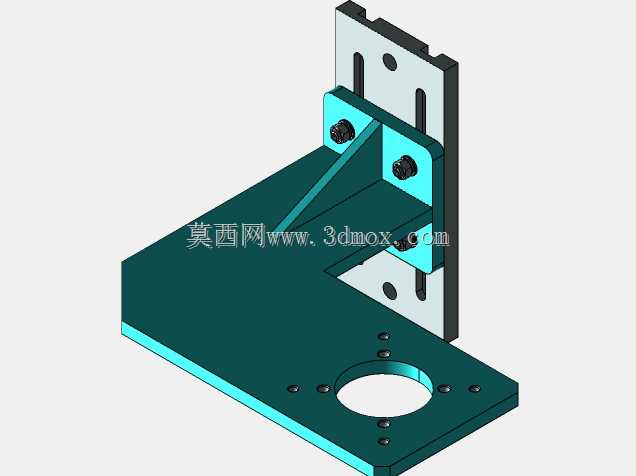

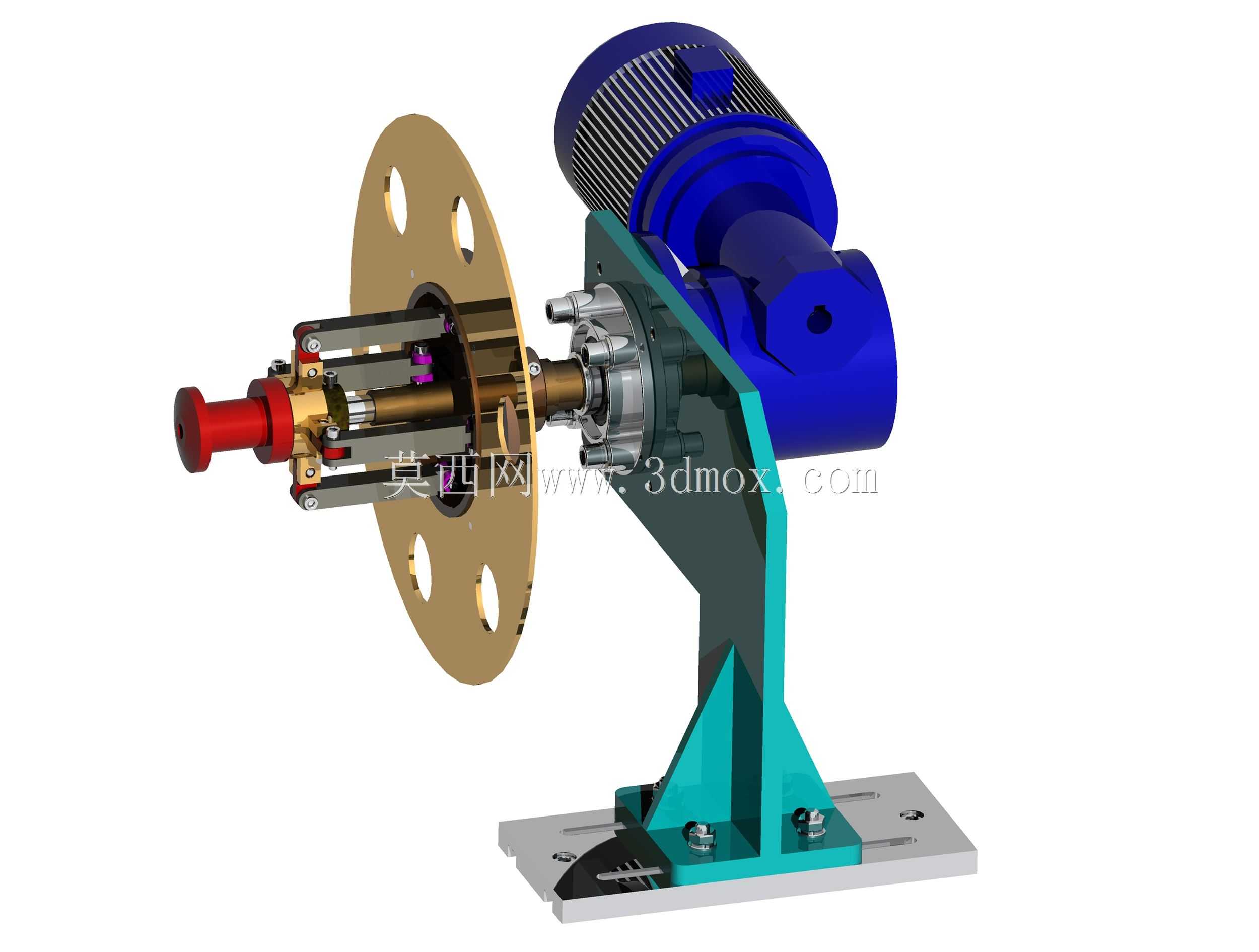

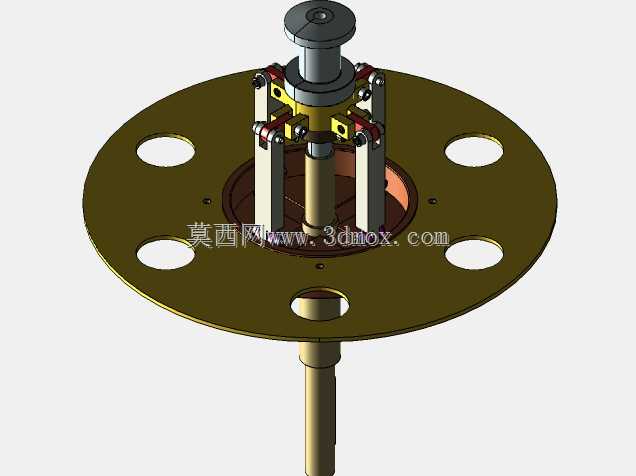

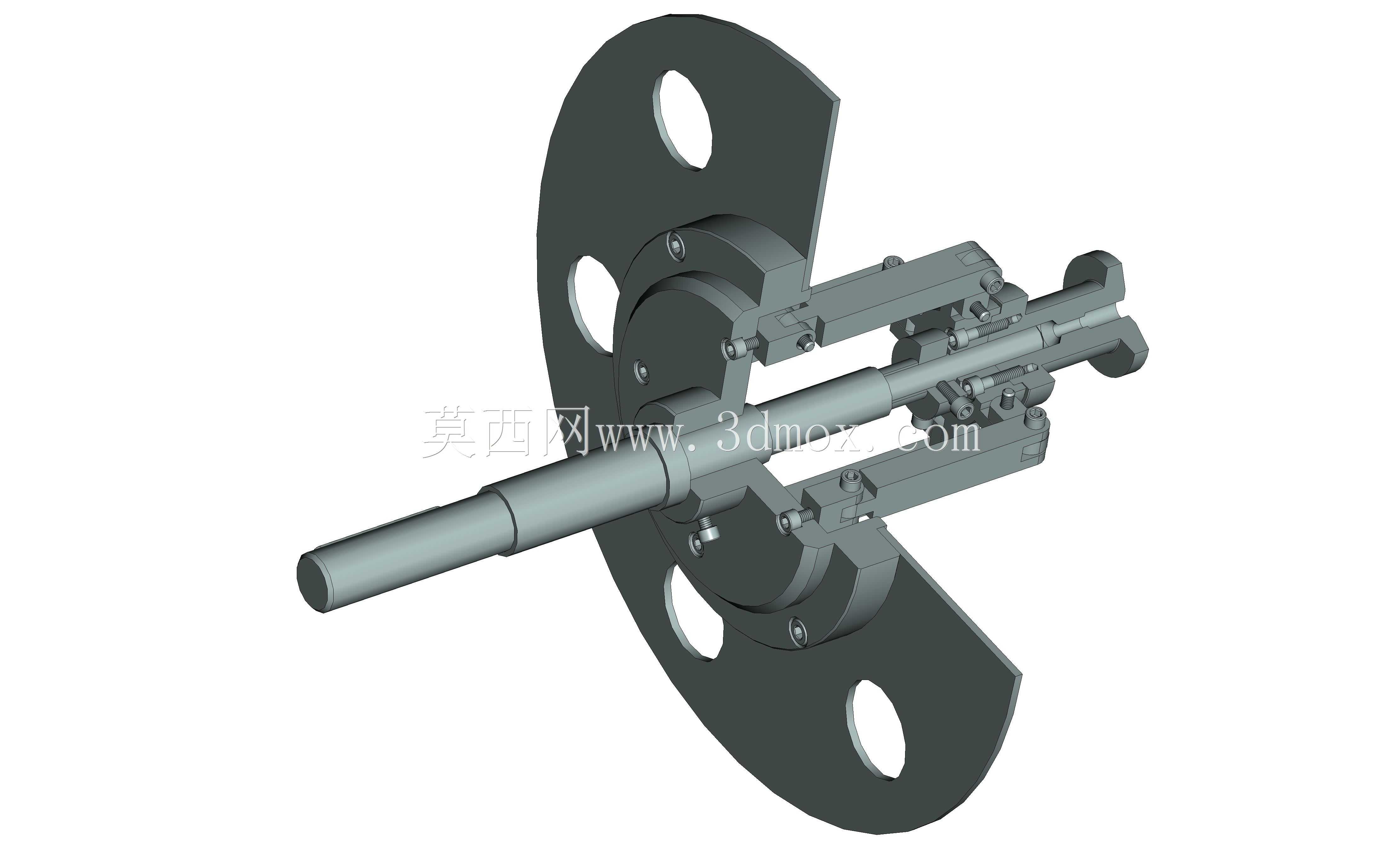

这套卷绕边缘处理机构，主要应用在薄膜、箔材类卷材生产线的末端工位，针对生产过程中产生的残边料、余料进行同步收卷处理，避免散边废料缠绕主生产线辊组、剐蹭成品卷材表面，是软质卷材连续生产线上保障产线连续运转、提升成品收卷整齐度的配套功能单元。从结构布局来看，整套机构采用侧装式悬臂设计，安装底座预留了长条形调节腰孔，可根据现场产线的机架安装面位置，横向调整机构整体的伸出距离，适配不同幅宽生产线的边料位置偏差，安装时无需对原有产线主结构做大规模改动，仅需通过螺栓将底座固定在产线侧边的机架型材上即可完成初步定位。动力端采用卧式安装的驱动单元，通过直角换向的传动结构将动力输出至前端的收卷轴，这种布局能大幅压缩机构沿卷材幅宽方向的占用空间，避免机构突出过多影响产线周边的操作通道。前端收卷轴采用快拆式夹头结构，更换收卷纸芯时无需额外工具，扳动夹头端的锁紧结构即可快速完成纸芯装卸，适配常规内径的收卷纸管，收卷过程中夹头可提供足够的抱紧力，避免纸芯跟转打滑导致收卷松紧度不均。支撑立板采用折弯加筋的焊接结构，在动力端与收卷轴之间形成稳定的支撑，立板与底座之间增设了三角加强筋，可抵消收卷过程中料带拉力产生的倾覆力矩，即使在满卷状态下也能保持机构整体稳定性，不会出现支架晃动导致收卷错位的问题。导向轮组布置在收卷轴与产线切边工位之间，轮面采用低摩擦系数的材质，可对边料走向进行约束，让边料以恒定的张力角度进入收卷轴，避免边料跑偏、褶皱。整套机构的传动部件均做了防护设计，旋转部位无外露结构，可减少生产现场粉尘、料屑进入传动间隙造成的部件磨损，日常维护仅需定期对传动衔接部位加注润滑脂即可，维护难度较低。在设计建模过程中，各部件的装配间隙均按照常规机械加工公差做了预留，动力单元与传动箱的连接法兰、收卷轴与轴承位的配合尺寸均符合通用机械配件的标准规格，后续加工装配时可直接选用标准件进行组装，无需单独定制特殊规格的连接件。
