康复训练设备机架承载结构设计

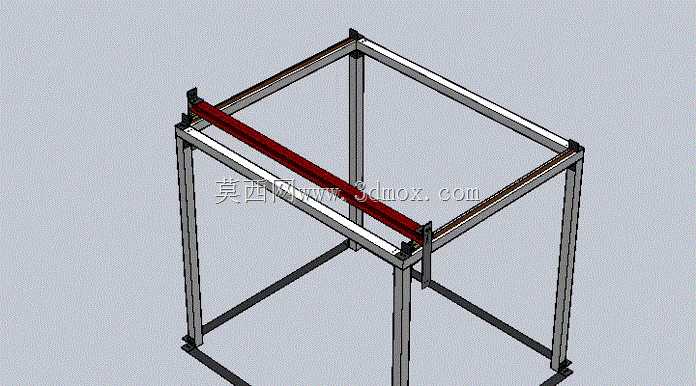

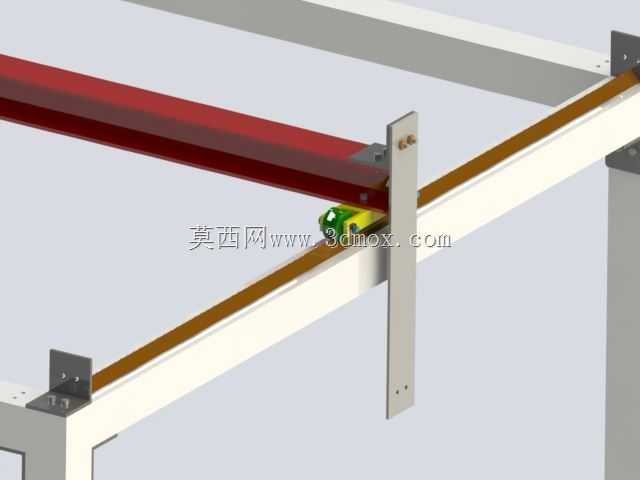

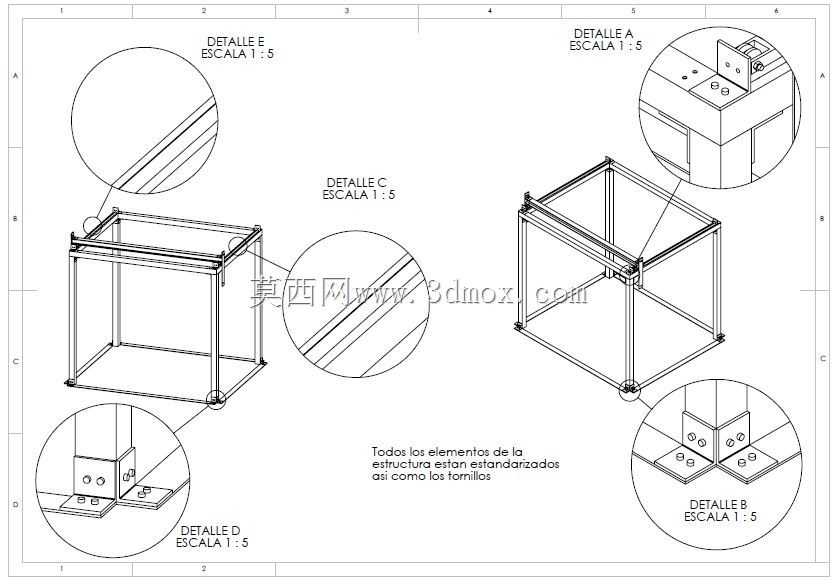

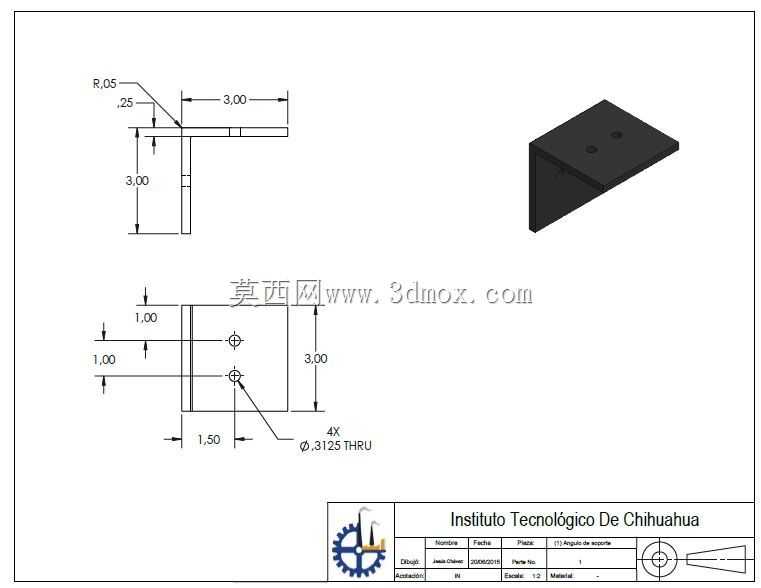

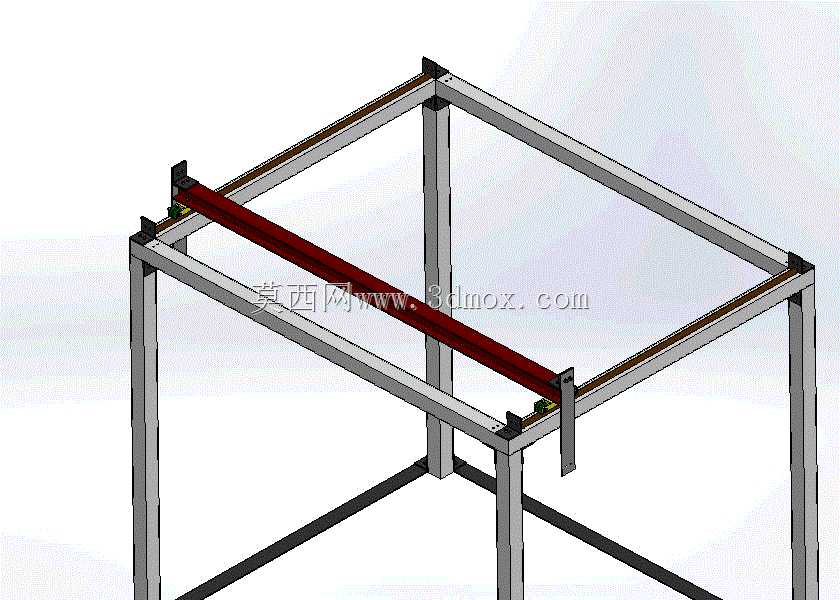

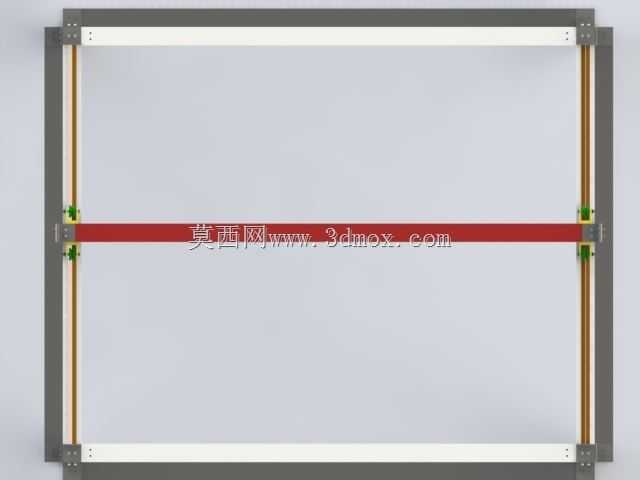

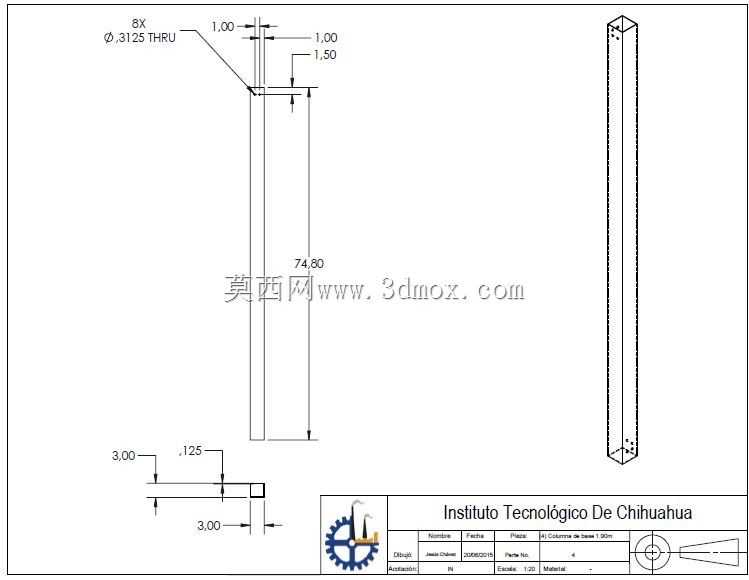

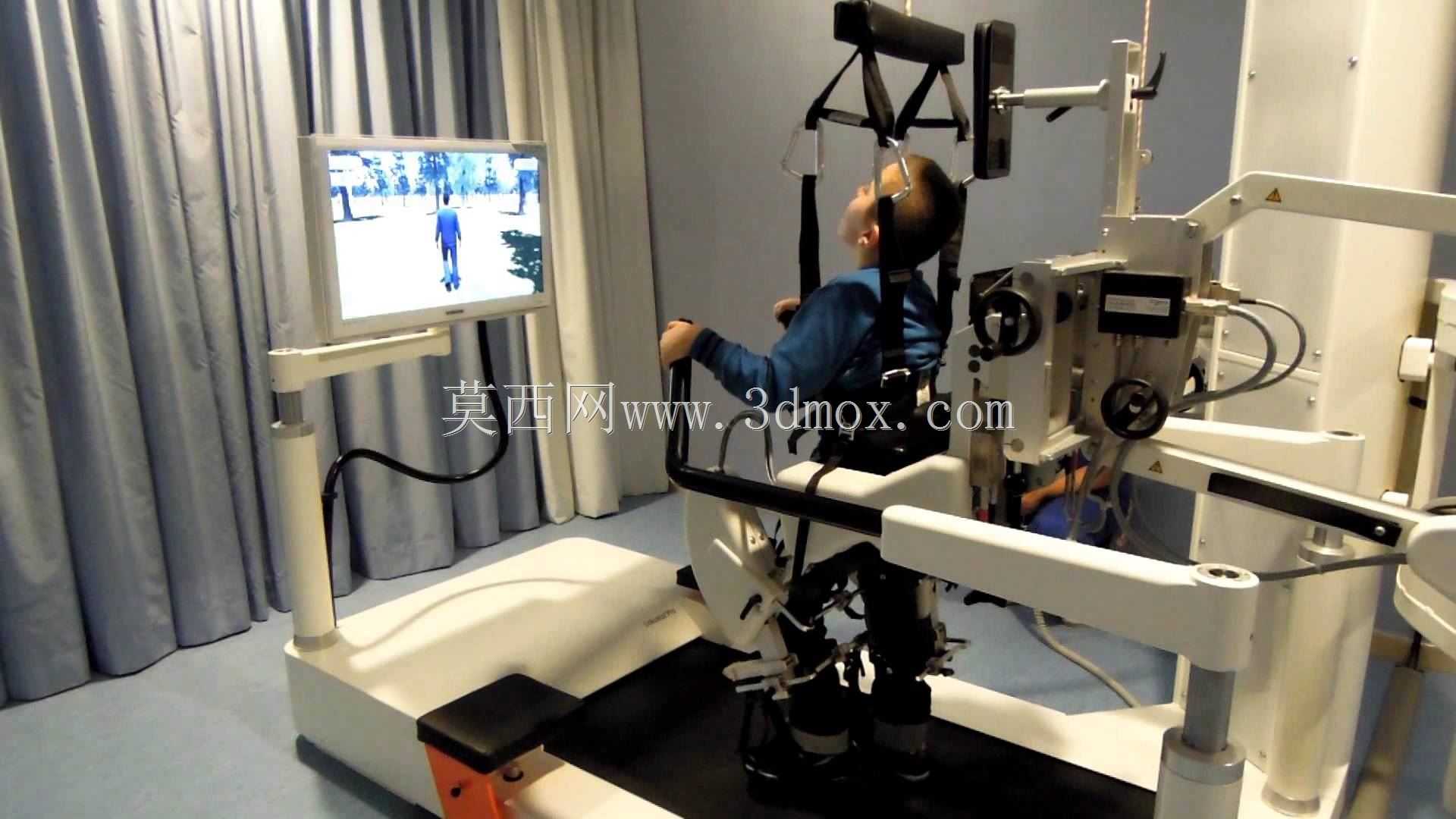

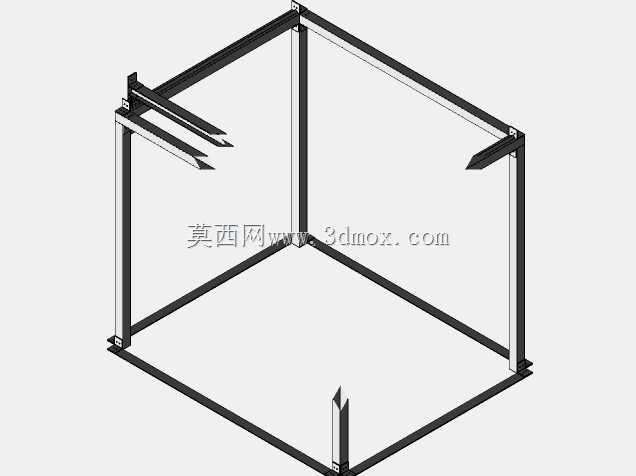

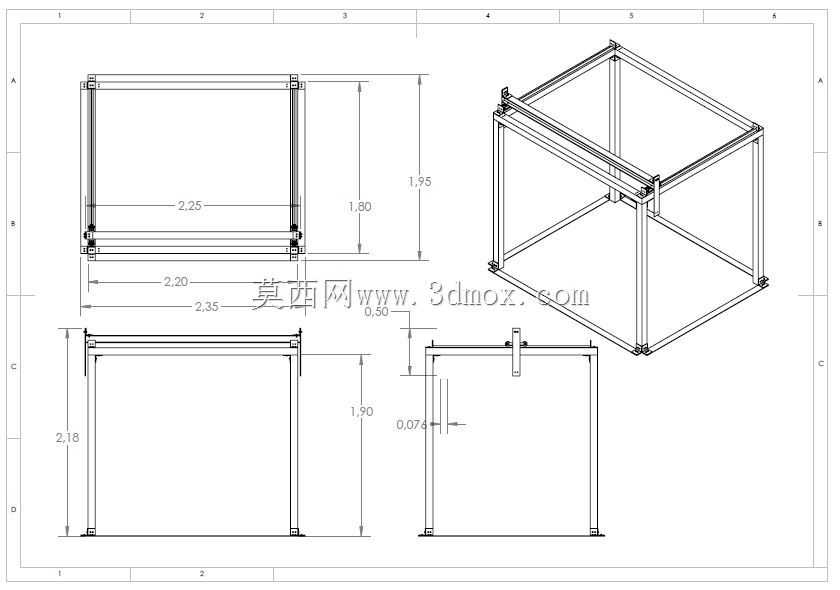

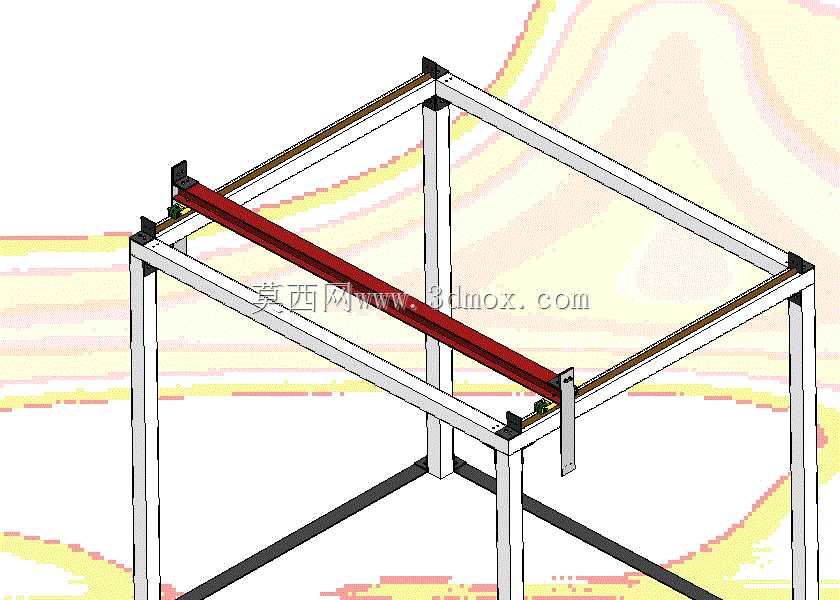

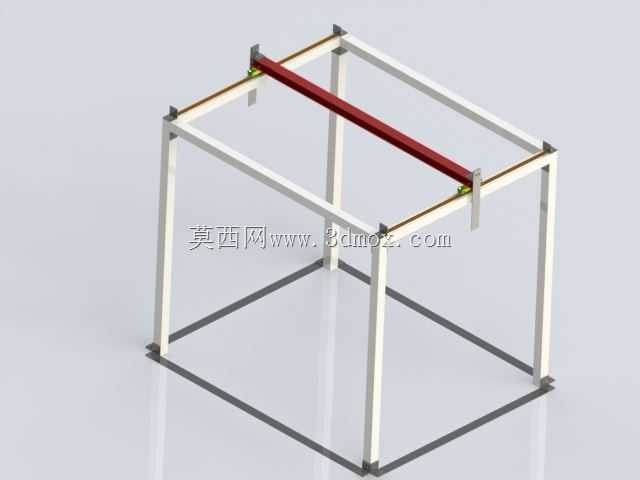

该结构为康复训练配套设备的核心承载机架，主要应用于面向身心障碍群体的康复训练场景，作为整套康复执行机构的安装基体，承担上部训练组件、驱动部件以及训练过程中动态载荷的承载与定位作用。从实际使用场景出发，该机架需要适配康复训练过程中的低幅高频往复运动载荷，同时要满足设备在康复室、社区康复点等场地的摆放要求，底部框架做了齐平的落地支撑设计，无突出尖锐结构，避免对陪护人员、训练使用者造成磕碰风险。设计过程中优先采用标准工业型材搭建主体框架，四根垂直立柱作为主要承力构件，上下两层矩形框通过角部连接构件实现刚性固定，保证整体框架的抗扭、抗弯性能，避免训练过程中出现框架晃动影响训练精度的问题。上部横向设置的专用安装梁，是驱动组件与执行训练部件的安装基准，梁体沿框架纵向预留了连续安装槽位，可根据不同训练模块的安装需求调整固定位置，适配不同身高、不同训练阶段使用者的位置调节需求。从安装边界来看，框架整体为规整立方体结构，外轮廓无外凸安装件，可直接靠墙摆放，底部支撑脚预留了微调空间，可适配地面不平整的安装场景，无需额外做地基固定即可满足使用稳定性要求。框架的连接节点全部采用可拆卸式连接设计，方便后期维护时更换局部构件，也可根据后续功能拓展需求，在框架侧部加装防护挡板、辅助扶手等配套组件。横向安装梁的位置经过载荷校核，可承受驱动部件运行时的往复冲击力，梁体与主框架的连接位置做了加强固定，避免长期往复载荷下出现连接松动。整体框架的内部净空间预留充足，可容纳训练者在框架内部完成站立、坐姿等不同姿态的康复训练动作，上部安装梁的高度设置避开了训练者的头部活动范围，使用过程中不会出现干涉问题。框架的型材选型兼顾了结构强度与整体重量，既保证承载能力满足使用要求，也不会因为整体过重导致设备移位、搬运困难。
