齿轮齿条弹簧联动传动机构装配结构

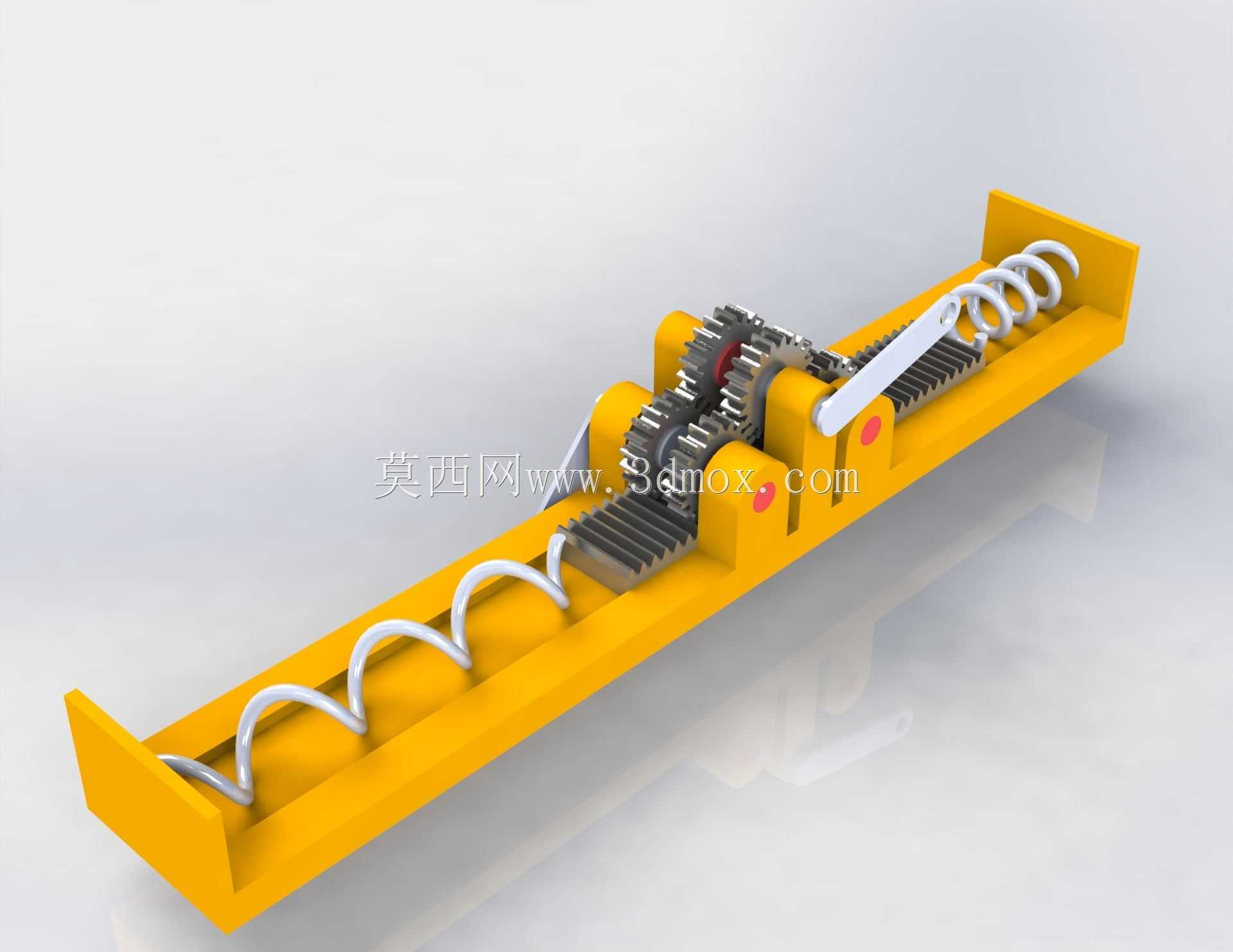

这套齿轮齿条弹簧联动结构，常被应用在小型往复执行机构、缓冲限位装置、自动复位传动单元中，比如轻载输送线的止挡机构、小型工装的自动复位夹具、低压开关设备的操作联动单元里都能见到这类结构的衍生设计。整套机构以长条形安装基座为承载主体，基座采用槽型截面设计，两侧立边可作为齿条滑动的导向限位面，无需额外加装直线导轨即可保证齿条的往复运动精度，基座两端的端板既承担弹簧的安装定位作用，也可作为整个机构的安装固定面，可通过端板上的预留孔位直接与设备架体栓接固定，安装时需保证基座槽道的直线度公差控制在0.1mm/100mm范围内，避免齿条运动出现卡滞。

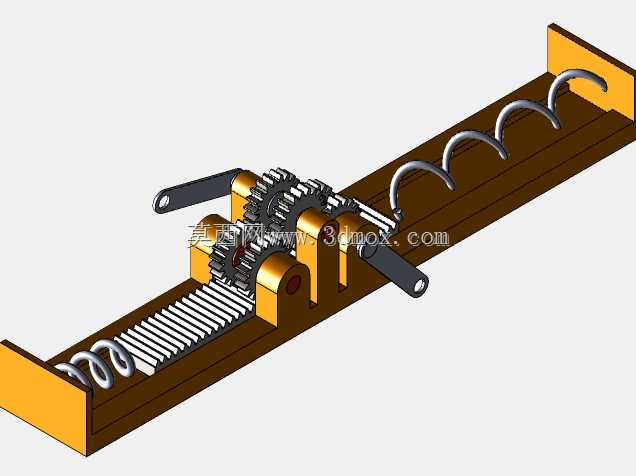

核心传动部分采用双联齿轮与双侧齿条啮合的布局，中间的齿轮组通过销轴固定在基座中部的安装凸台上，齿轮与销轴之间预留转动间隙，销轴两端采用卡簧限位防止轴向窜动，齿轮啮合侧隙控制在0.05-0.1mm之间，既保证传动顺畅，也避免反向传动时出现过大空程。两侧的齿条分别与齿轮组的上下齿圈啮合，当单侧齿条受外力推动时，可通过齿轮传动带动另一侧齿条做反向同步运动，实现双向动作的联动输出。

两端的圆柱弹簧分别套在齿条末端的导向杆上，弹簧一端抵靠在基座端板内侧，另一端抵靠在齿条端部的定位凸台上，当外力推动齿条压缩弹簧完成动作后，外力撤销时弹簧的回弹力可带动齿条自动复位，无需额外加装复位动力源。设计时弹簧的预压缩量需根据实际负载调整，通常预压缩量为弹簧总行程的15%-20%，既保证复位推力足够，也避免弹簧长期处于过压缩状态出现疲劳失效。

建模过程中需重点关注齿轮与齿条的啮合干涉检查，尤其是齿轮转动到极限位置时，齿顶与齿条齿根的间隙需保留至少0.02mm的安全距离，同时要验证弹簧在最大压缩量时的并圈间隙，避免弹簧压并时出现刚性碰撞。整个机构的外形为长条状结构，横向安装尺寸可根据实际行程需求调整基座长度，竖向安装高度由齿轮直径决定，安装时需保证齿轮轴线与齿条运动方向垂直，否则会出现偏磨、传动噪音大的问题。这类结构的优势在于结构紧凑、传动可靠、无需额外复位组件，在轻载自动化执行场景中能大幅简化设备结构，降低制造成本，同时纯机械传动的特性也让它在高温、强电磁干扰等不适合布置电子传感器的工况下具备更高的稳定性。
