印刷电路板功能测试工装治具结构设计

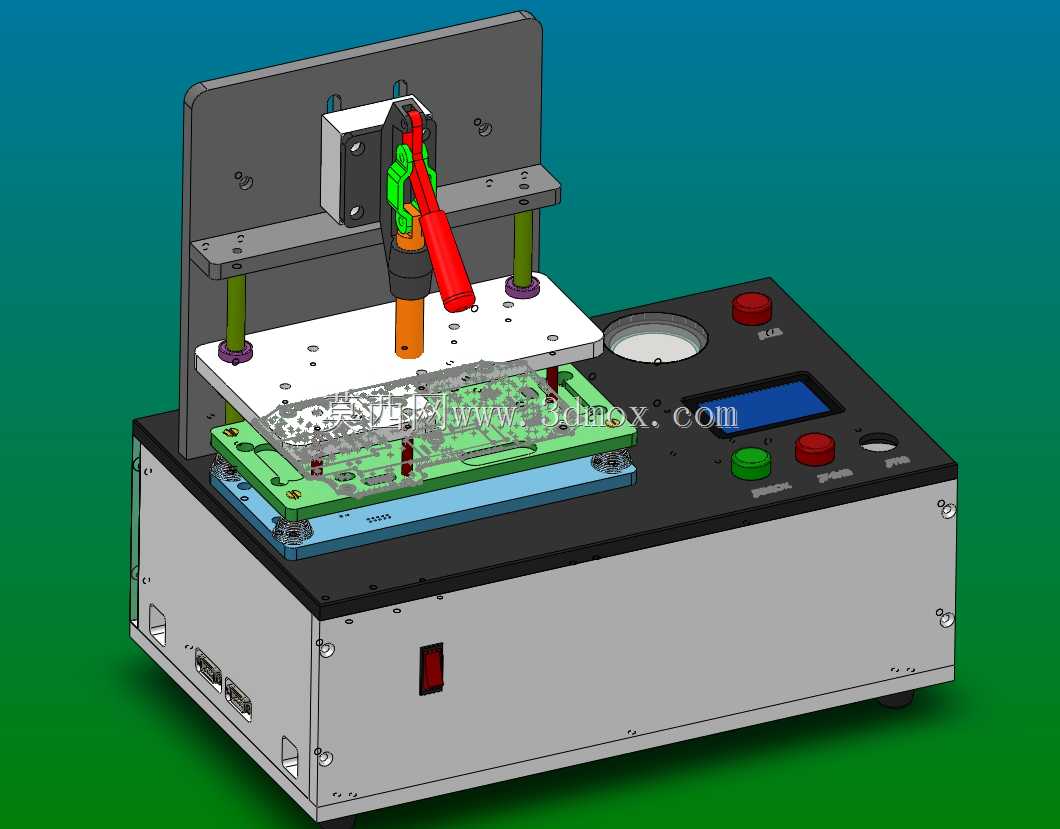

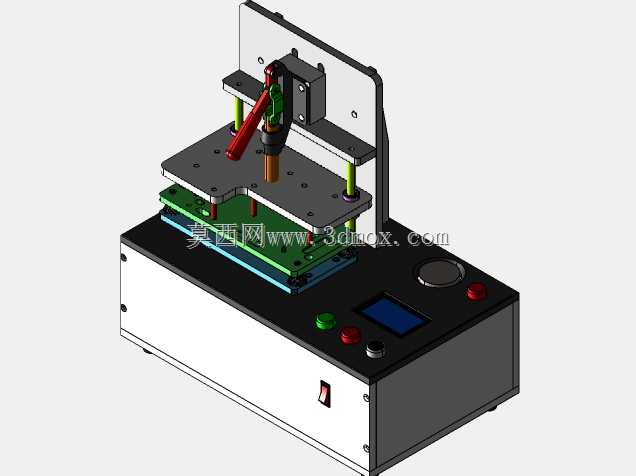

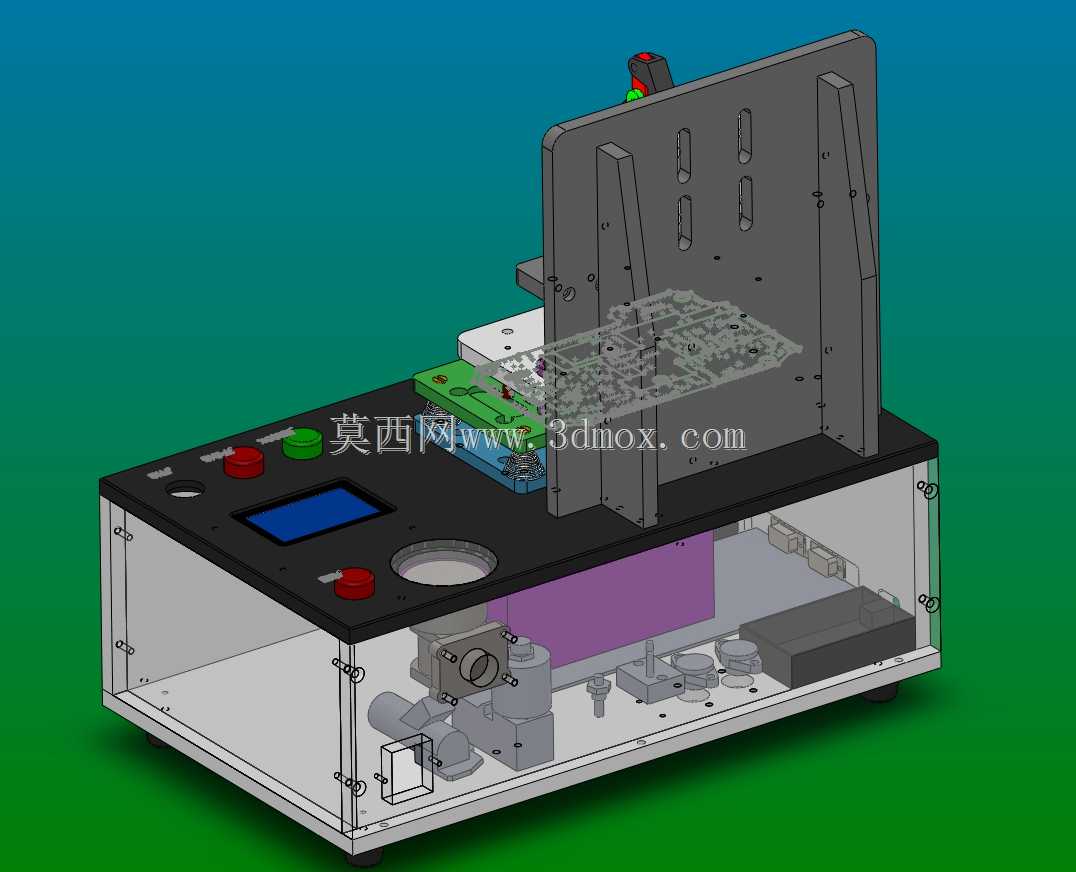

这款测试工装主要面向电子制造产线的印刷电路板半成品检测环节，在SMT回流焊、插件波峰焊工序完成后，对裸板的通断性能、元器件焊接可靠性、基础电路功能做快速核验，替代传统人工飞针逐点检测的低效模式，适配小批量多批次的电路板生产场景，也可用于研发打样阶段的板件功能验证。整体采用台式箱体结构作为承载基座，下部箱体采用钣金折弯拼焊成型，内部预留测试电路、气路（若后续升级气动压合可直接拓展）、电源模块的安装空间，箱体侧面预留通讯接口、电源开关与散热开孔，安装时只需放置在水平工作台面，无需额外打地脚固定，占用台面尺寸约为300mm*250mm，整体高度控制在350mm以内，适配常规产线作业工位的操作高度，操作人员坐姿即可完成全部取放件、压合、测试操作。上部测试执行部分采用导柱导向的升降压合结构，四根等高导柱保证上压合板下行过程的平行度，避免压合偏斜损伤电路板焊盘或测试探针，压合驱动采用手动快速夹钳，相比气动结构无需外接气源，部署灵活，夹钳的压合行程可根据不同厚度的电路板做微调，适配0.8mm到3mm厚度区间的常规PCB板。测试载板部分采用分层设计，最下层为定位基座，根据待测电路板的安装孔位设置定位销，保证板件放置位置重复精度控制在0.1mm以内，确保探针与测试点精准对位；中间层为探针安装板，可根据不同板件的测试点布局更换对应探针板，实现快速换型；上层压合板设置弹性压头，压合时先接触板件边缘，逐步施压避免局部应力集中导致板件弯折变形。操作面板区域集成了启动、急停按钮，状态指示灯与显示屏，可实时显示测试结果，测试合格亮绿灯、不合格亮红灯，操作人员无需额外查看上位机即可快速判定板件状态，面板上的压力表预留位可拓展气压检测功能，适配带气密测试需求的特殊电路板。设计过程中充分考虑了工装的维护便捷性，所有载板、探针板均采用快拆螺丝固定，更换不同型号电路板测试时，只需更换对应载板与探针模块，10分钟内即可完成换型调试，基座与升降导向部分可通用，大幅降低多品种板件的测试工装投入成本。导向导柱采用带油槽的铜套配合，长期往复压合也不会出现卡滞，压合夹钳的受力点做了加强筋设计，承受上万次压合循环也不会出现结构变形。
