可快换式焊接喷嘴结构设计方案

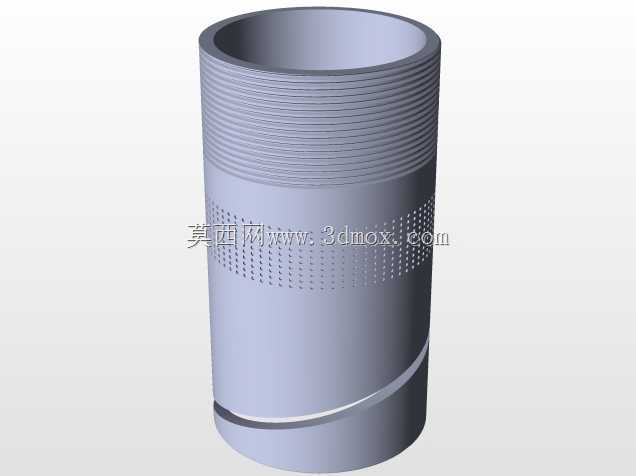

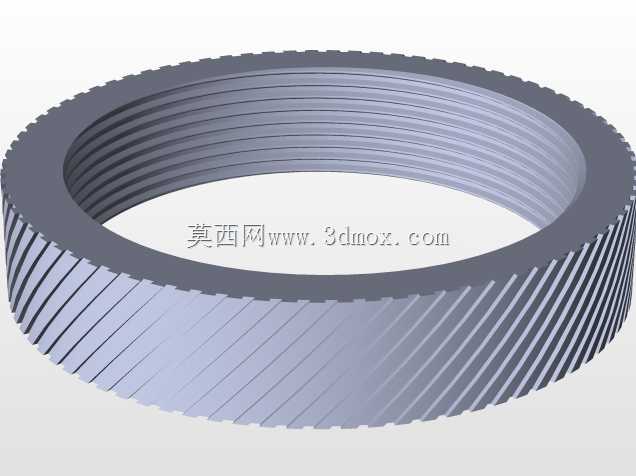

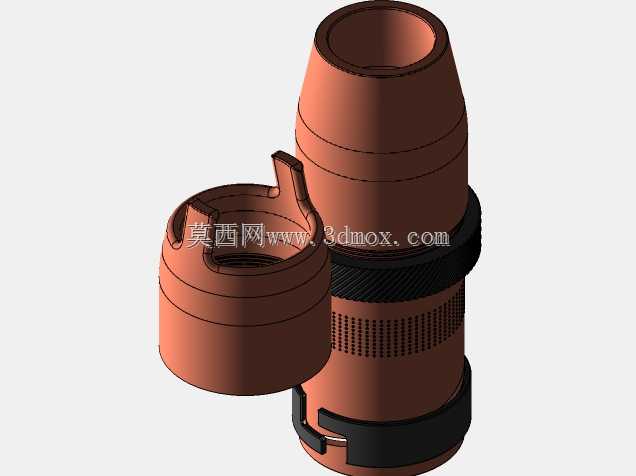

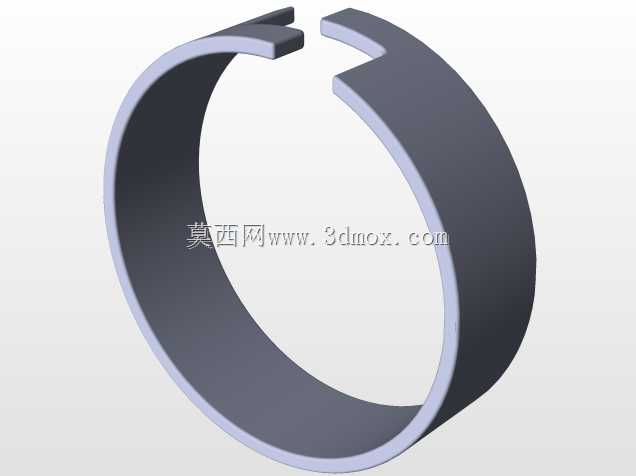

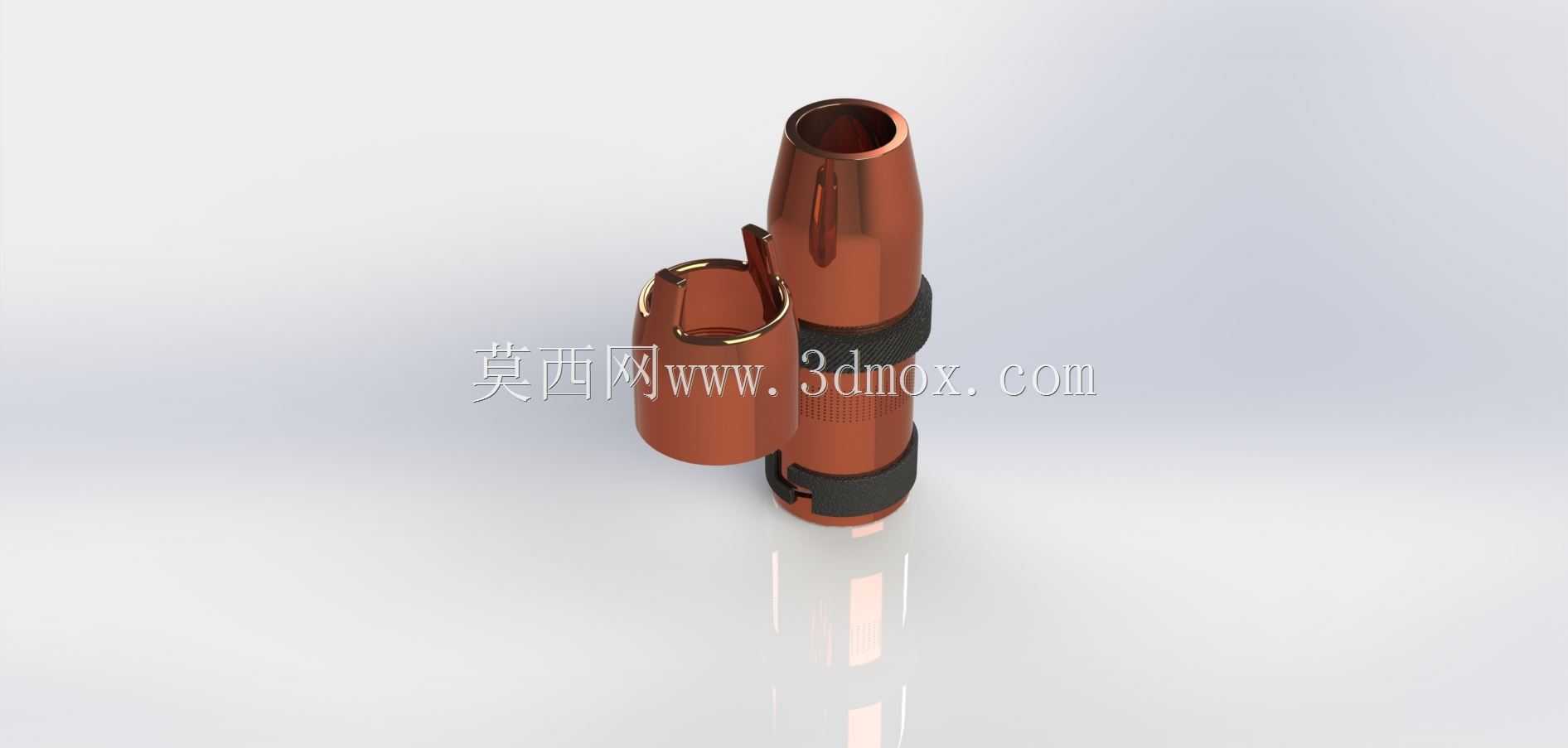

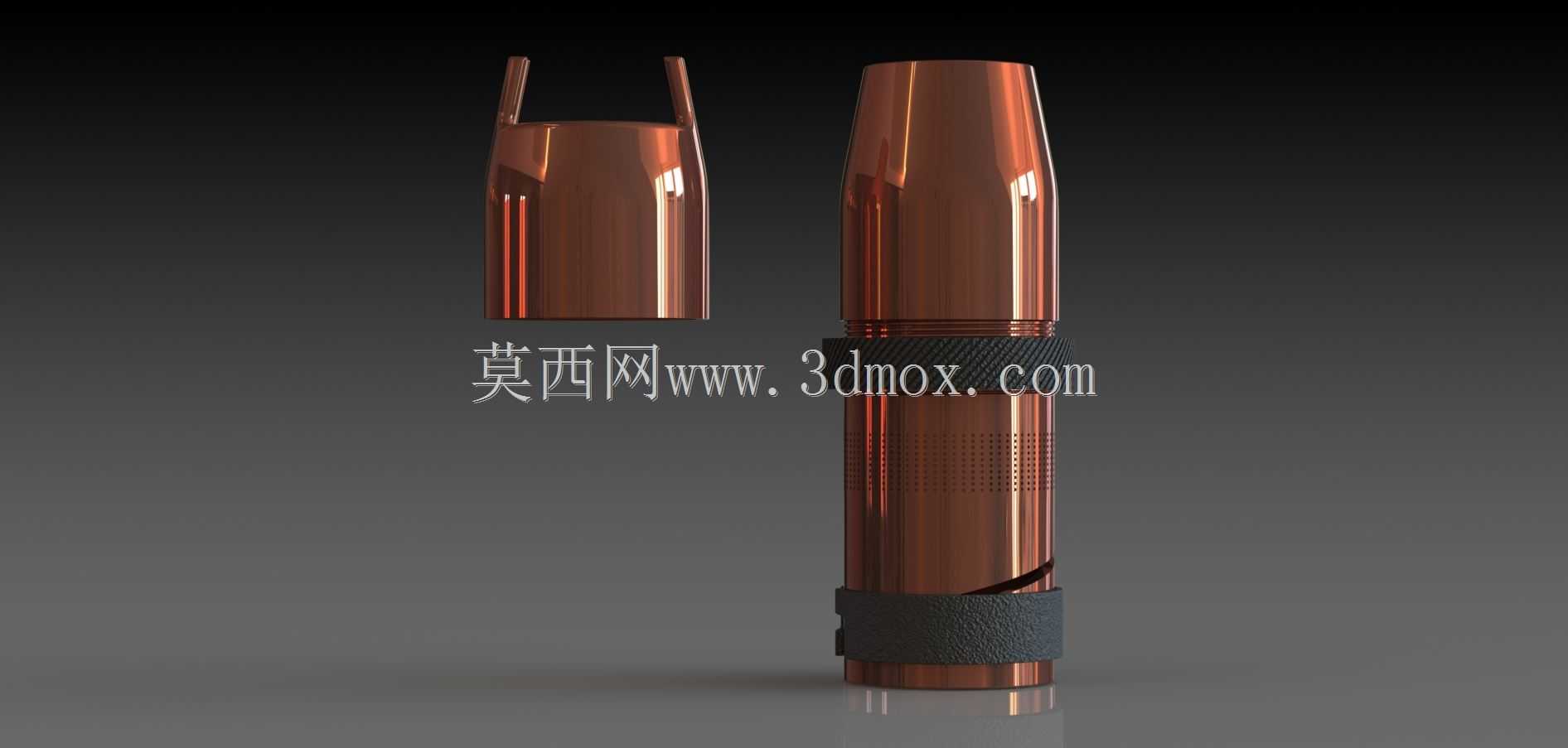

在日常焊接作业场景里，尤其是船舶修造、钢结构加工、重工设备制造这类需要频繁切换焊接姿态的工位，焊工往往会根据作业需求对常规焊枪喷嘴做二次改造：平焊位置需要喷嘴伸出长度稍长保证气体保护范围充足，而垂直立焊、仰焊位置为了避免焊丝干伸长过长导致电弧不稳、飞溅粘堵喷嘴，很多师傅会把原有喷嘴截短，让喷嘴端面和导电嘴尖端齐平，甚至打磨出缺口露出尖端，方便观察熔池，同时减少喷嘴和工件的干涉，在薄板点焊、角焊缝焊接时，短喷嘴还能减少气流紊乱，提升保护效果，降低焊缝气孔产生概率。但这类现场改造的喷嘴往往是一次性的，截短之后无法再适配平焊等长喷嘴需求，而且手工切割打磨的端面平整度差，容易造成保护气流偏流，反而影响焊接质量。这款可快换焊接喷嘴的设计，正是针对现场作业的这类痛点，采用分体式组合结构，将喷嘴拆分为基座连接段和可替换工作端两部分，基座段直接和焊枪枪头的原有连接位适配，保留原有的螺纹连接尺寸，不需要对焊枪本身做任何改造，可替换工作端做了不同长度规格的系列化设计，涵盖常规长喷嘴、齐平短喷嘴、带观察缺口的点焊专用喷嘴等不同工况适配的型号，通过螺纹旋接在基座段上，再搭配反向锁紧螺母实现固定，更换时只需要松开锁紧螺母，旋下当前工作端，换上对应工况需要的喷嘴型号，再反向锁死螺母即可完成切换，全程不需要拆卸整个喷嘴基座，也不需要额外工具，在高空作业、狭窄空间作业时能快速完成工况适配。结构设计上，喷嘴主体采用导热性优异的铜质材质，和常规焊接喷嘴材质保持一致，保证焊接过程中热量能快速传导，减少飞溅粘附的概率，锁紧螺母部位做了滚花防滑处理，即使戴焊接防护手套也能徒手完成松紧操作，基座段和工作端的连接螺纹采用细牙密封螺纹，配合端面的密封台阶，保证保护气不会从连接缝隙泄漏，维持稳定的层流保护状态。安装边界上，基座段的外径、连接螺纹尺寸完全匹配主流气保焊枪的喷嘴安装位，安装后整体同轴度控制在0.1mm以内，不会出现偏心导致的气流偏斜、焊丝对中偏差问题，不同长度的工作端更换后，导电嘴和喷嘴端面的相对位置可以根据作业需求精准控制，短款工作端安装后，喷嘴端面和导电嘴尖端齐平，完全匹配焊工日常改造短喷嘴的使用习惯，同时避免了手工切割带来的端面不平整、尺寸误差大的问题，长款工作端则保留常规喷嘴的气体保护范围，适配平焊长焊缝的连续焊接需求。此外，喷嘴外壁做了加厚处理，在经常和工件接触的端部位置预留了磨损余量，相比常规一次性喷嘴，可替换工作端磨损后只需要更换端部，基座段可以长期重复使用，降低了焊接耗材的使用成本，锁紧螺母的防松设计也避免了焊接过程中喷嘴受热松动、脱落的问题，在大电流连续焊接的工况下也能保持连接可靠性。
