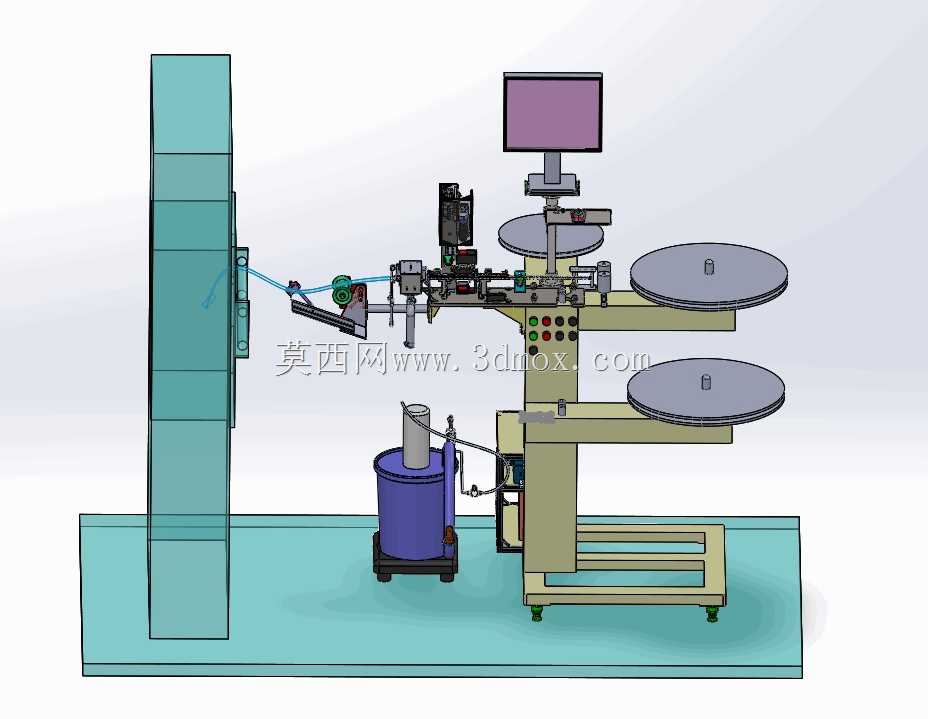

多工位料盘式自动送料压合设备结构

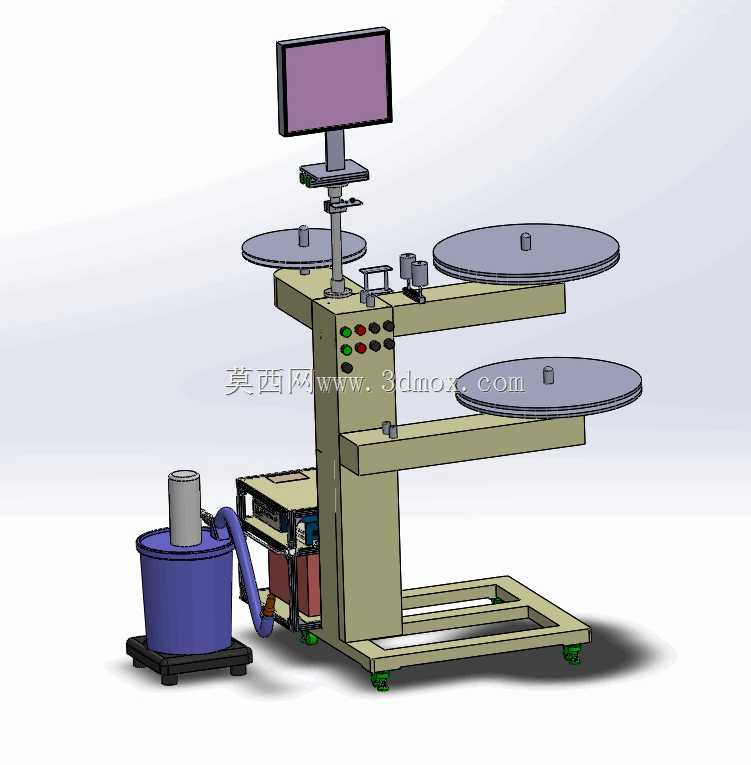

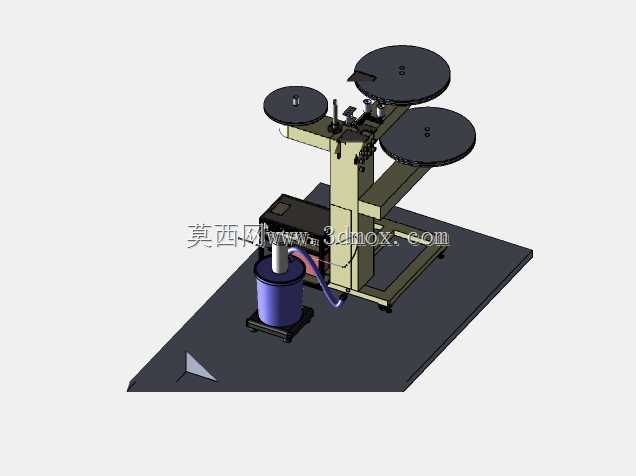

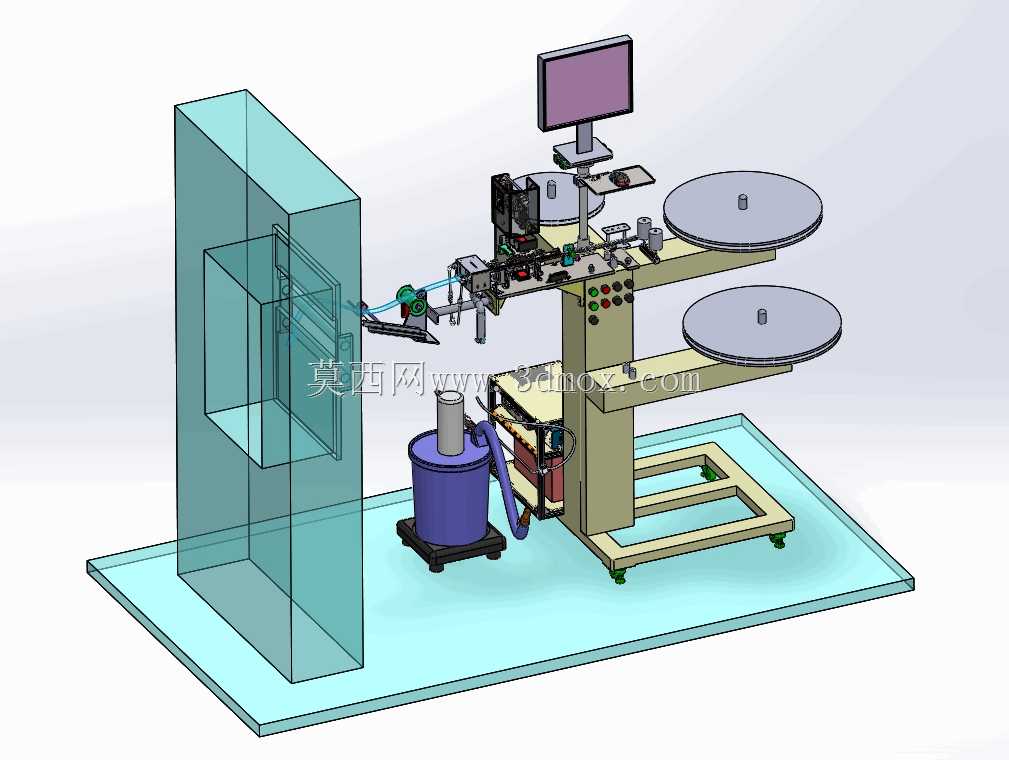

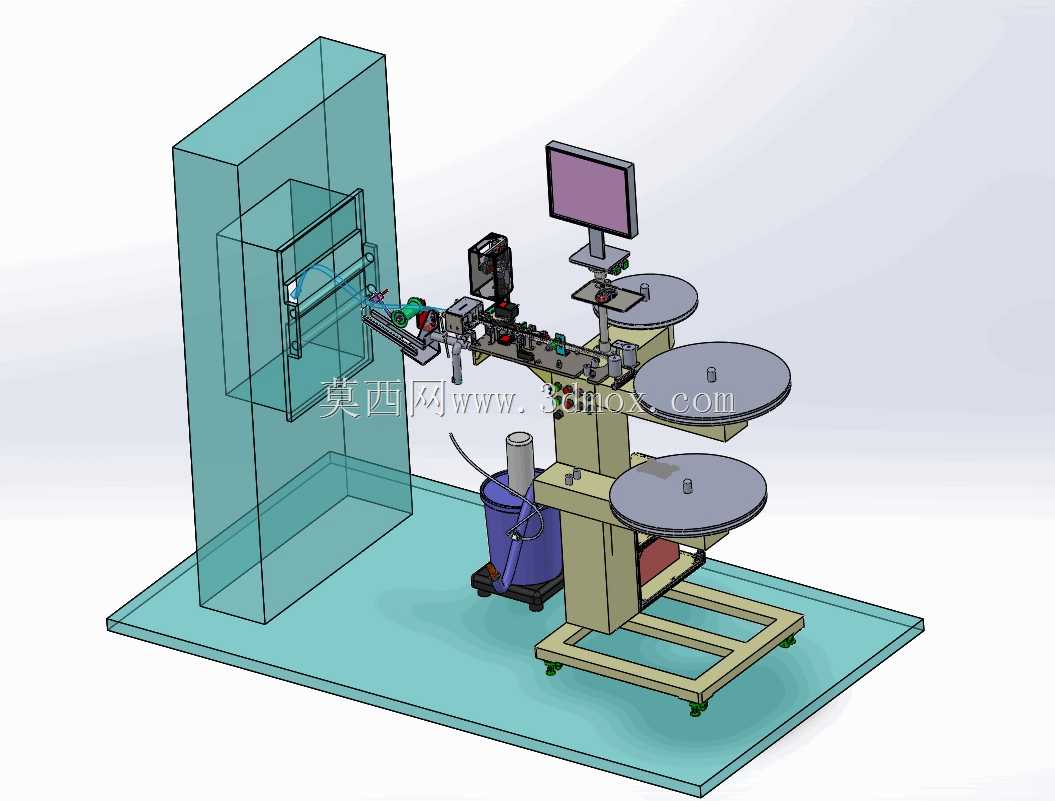

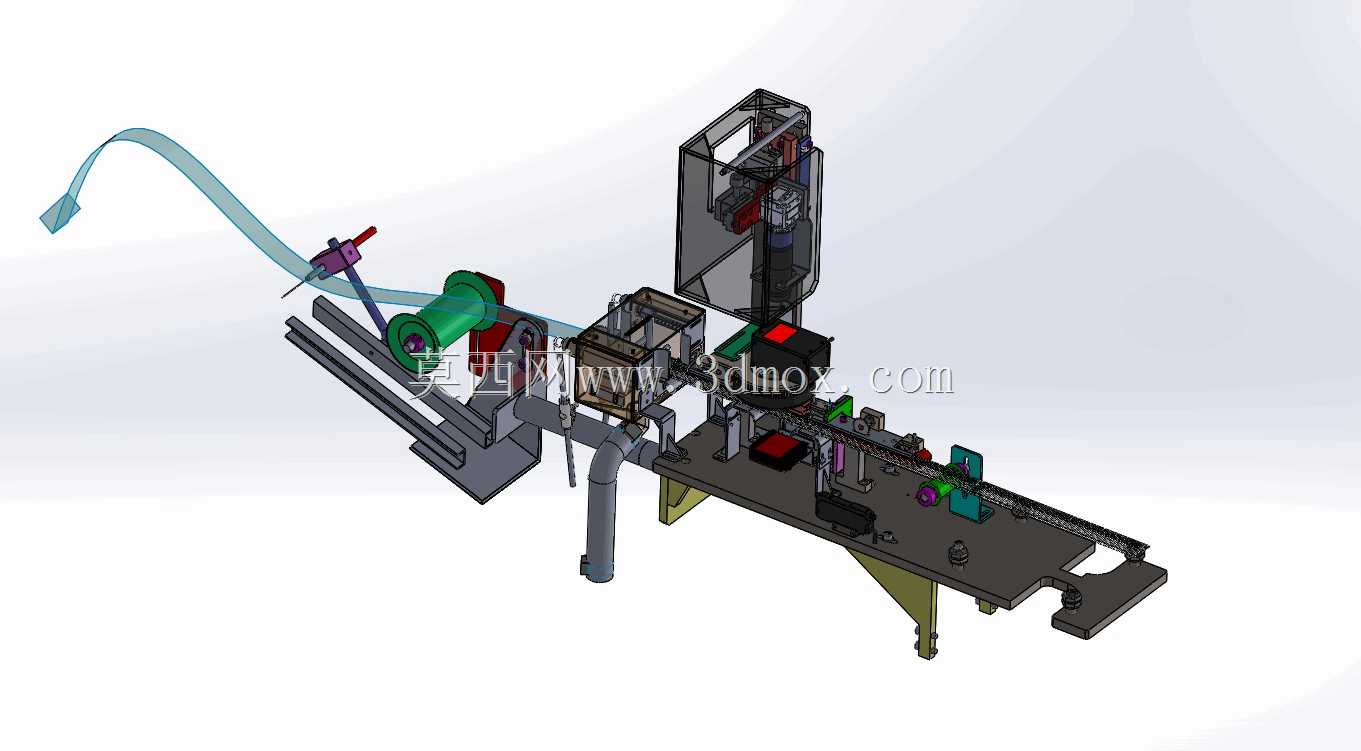

这套压合设备主要面向3C电子、小五金零部件的精密压装作业场景，适配薄型金属件、塑胶嵌件的小批量多批次压合加工需求，可直接对接产线前段的上料工位，也可作为独立工位完成单工序压合作业。设备整体采用立式框架布局，底部为方管焊接的一体式安装底座，底座预留四个可调脚轮安装位，既可以通过脚轮实现工位间的快速转场，也可搭配地脚螺栓完成地面固定，安装时需预留左右各600mm、后方800mm的维护操作空间，整机占地长度约1800mm、宽度约1200mm、高度约1900mm，适配常规车间2.5米层高的厂房安装要求。设计阶段优先考虑了换型便捷性，左侧设置大尺寸工件定位工装位，可根据待加工件的外形快速更换仿形定位治具，工装对接面采用标准销孔定位，换型时无需重新校准压合同轴度，单次换型时间可控制在15分钟以内。送料结构采用三层回转料盘设计，每层料盘可独立放置待加工工件载具，料盘回转采用伺服电机驱动，定位重复精度可达±0.05mm，配合多轴机械送料臂完成工件从料盘到压合工位的自动转运，送料臂末端搭载真空吸附与夹爪复合取料结构，可适配片状、轴类等不同形态工件的取放需求，取料端集成压力检测模块，可实时反馈取料到位状态，避免空送、卡料问题。压合执行端采用气动增压缸作为动力源，压合行程、压合压力可通过控制面板独立调节，压合工位旁设置可视化操作屏，可直接设置压合参数、料盘切换逻辑、送料节拍，设备正面排布实体操作按钮与状态指示灯，可快速完成急停、手动调试、自动运行的模式切换。供料辅助部分配置独立的胶料供给桶，可适配需要点胶预处理的压合工序，点胶阀与送料臂联动，在工件转运过程中即可完成涂胶作业，无需额外设置独立点胶工位，进一步压缩工序流转时间。管路与线路全部采用拖链内置排布，避免运动过程中管线剐蹭磨损，设备侧方预留气源、电源接口，对接车间常规0.6-0.8MPa压缩气源、220V交流电源即可投入使用，无需额外配置专用动力线路。
