台式机CPU轴流散热风扇结构设计

日常做消费电子散热结构选型时，这类轴流风扇是接触频次极高的部件，不管是台式机CPU风冷模组、工控机箱通风位、小型服务器散热仓，还是桌面级3D打印机的电控仓散热，都能看到同结构产品的应用。它的核心作用是通过定向气流带走发热元件表面堆积的热量，避免芯片、功率器件因结温过高触发降频甚至硬件损坏，是被动散热鳍片之外，主动散热链路里最核心的动力单元。

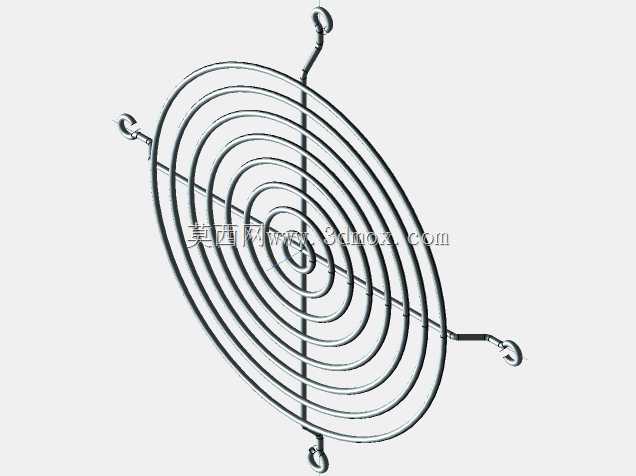

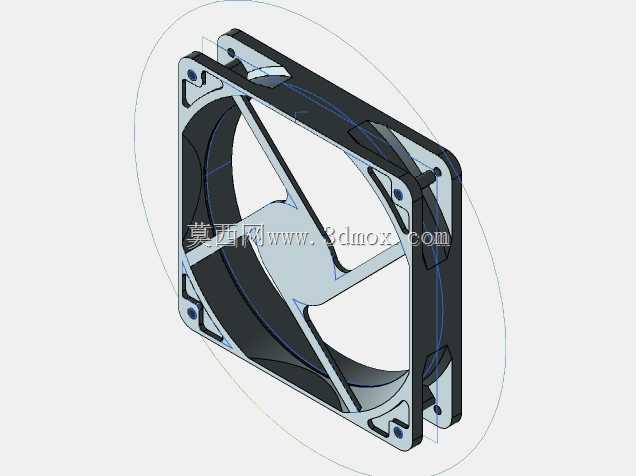

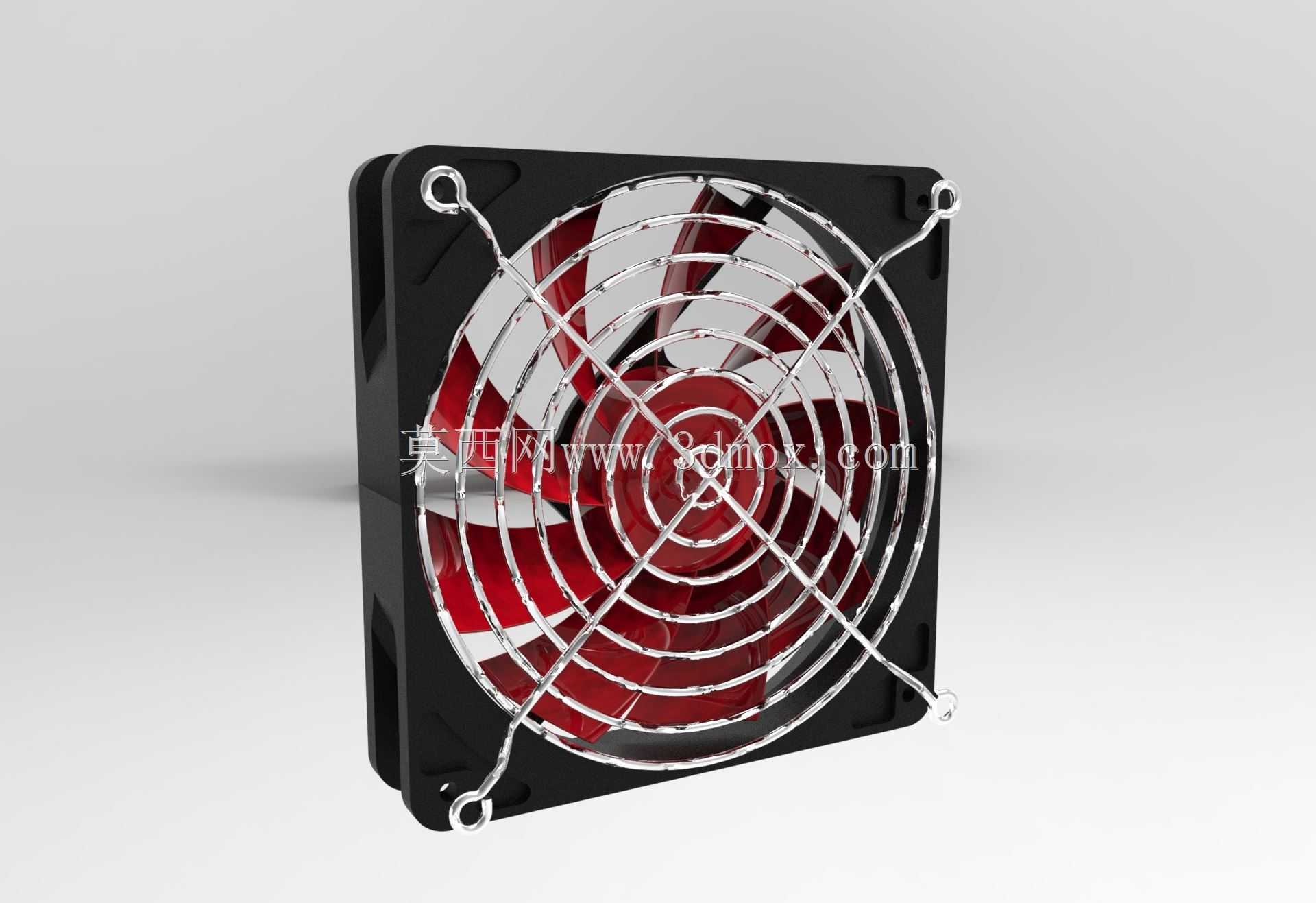

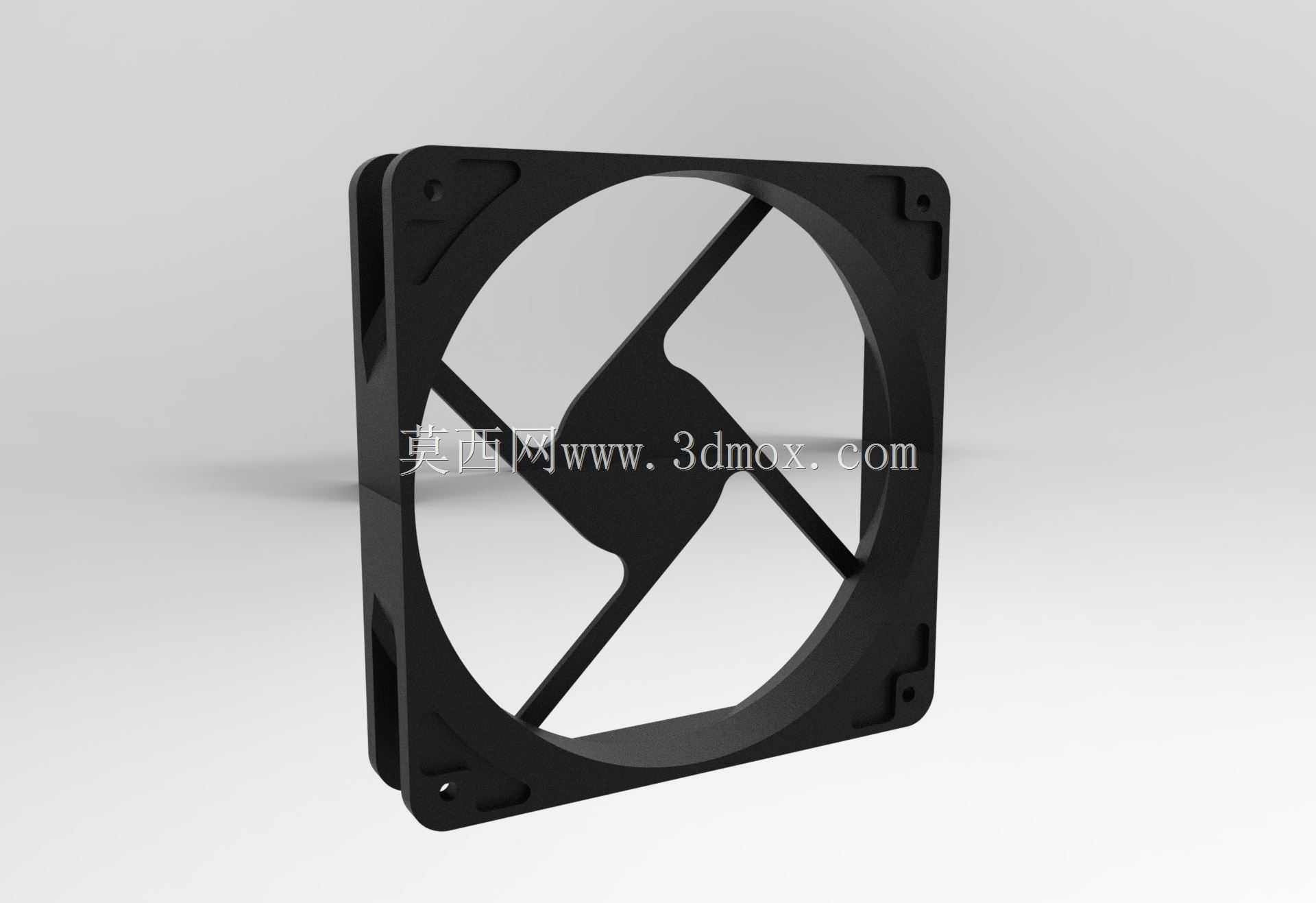

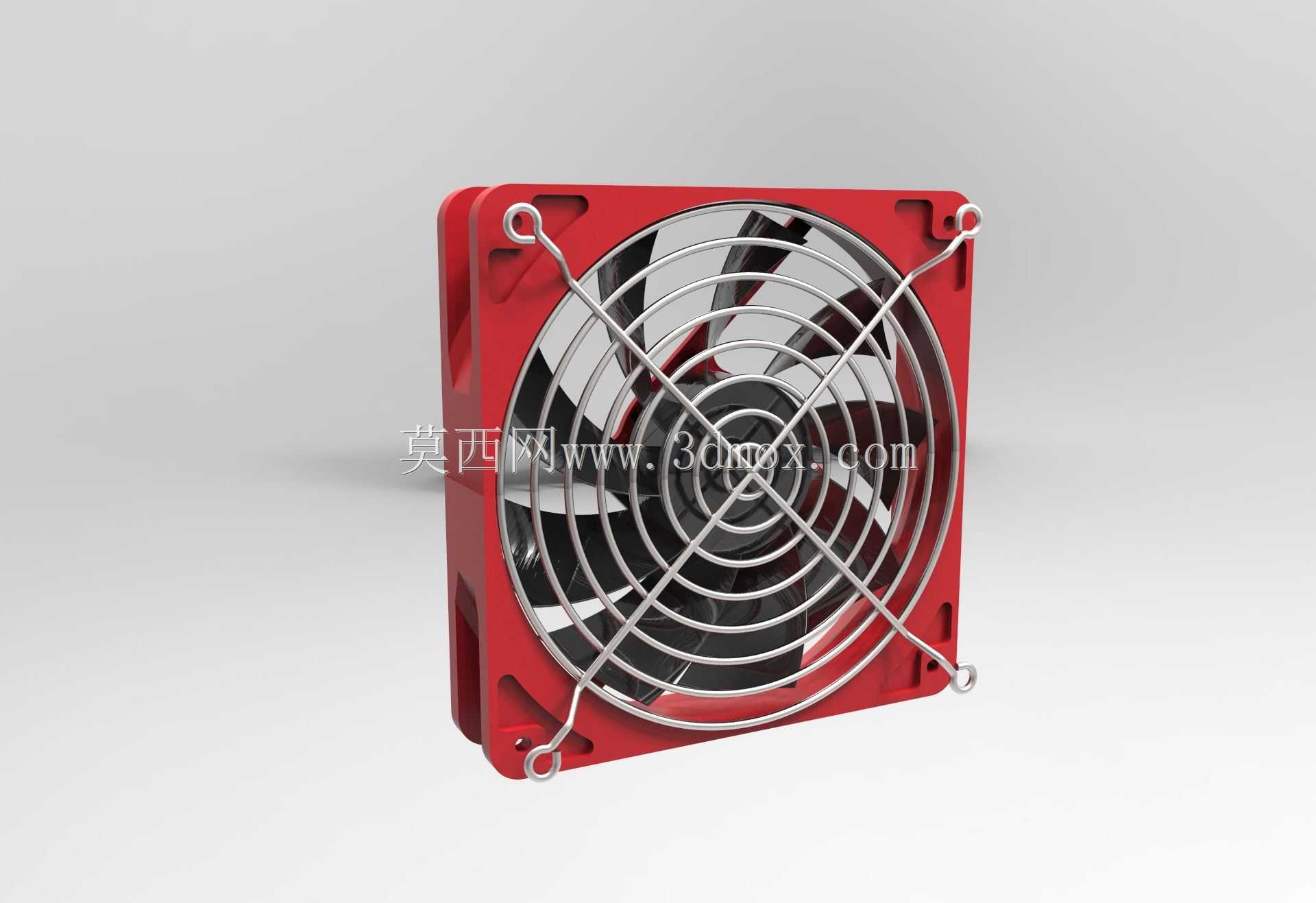

从结构设计逻辑来看，这款风扇采用标准方形外框设计，四个角预留了带金属衬套的安装孔位，安装时可通过橡胶减震钉或者自攻螺丝固定在散热鳍片或者机箱钣金位上，孔位间距遵循通用PC散热配件的安装规范，能兼容绝大多数市售CPU风冷塔、机箱通风位的安装边界，外框厚度也匹配常规120mm规格风扇的尺寸公差，不需要额外做结构改模就能适配现有安装位。前端的金属防护网采用钢丝点焊成型，表面做镀铬防锈处理，网格间隙控制在合理范围，既不会过多阻挡出风效率，也能避免布线时线材被转动的扇叶剐蹭破损，同时防止日常维护时手指误触转动扇叶造成机械伤害。

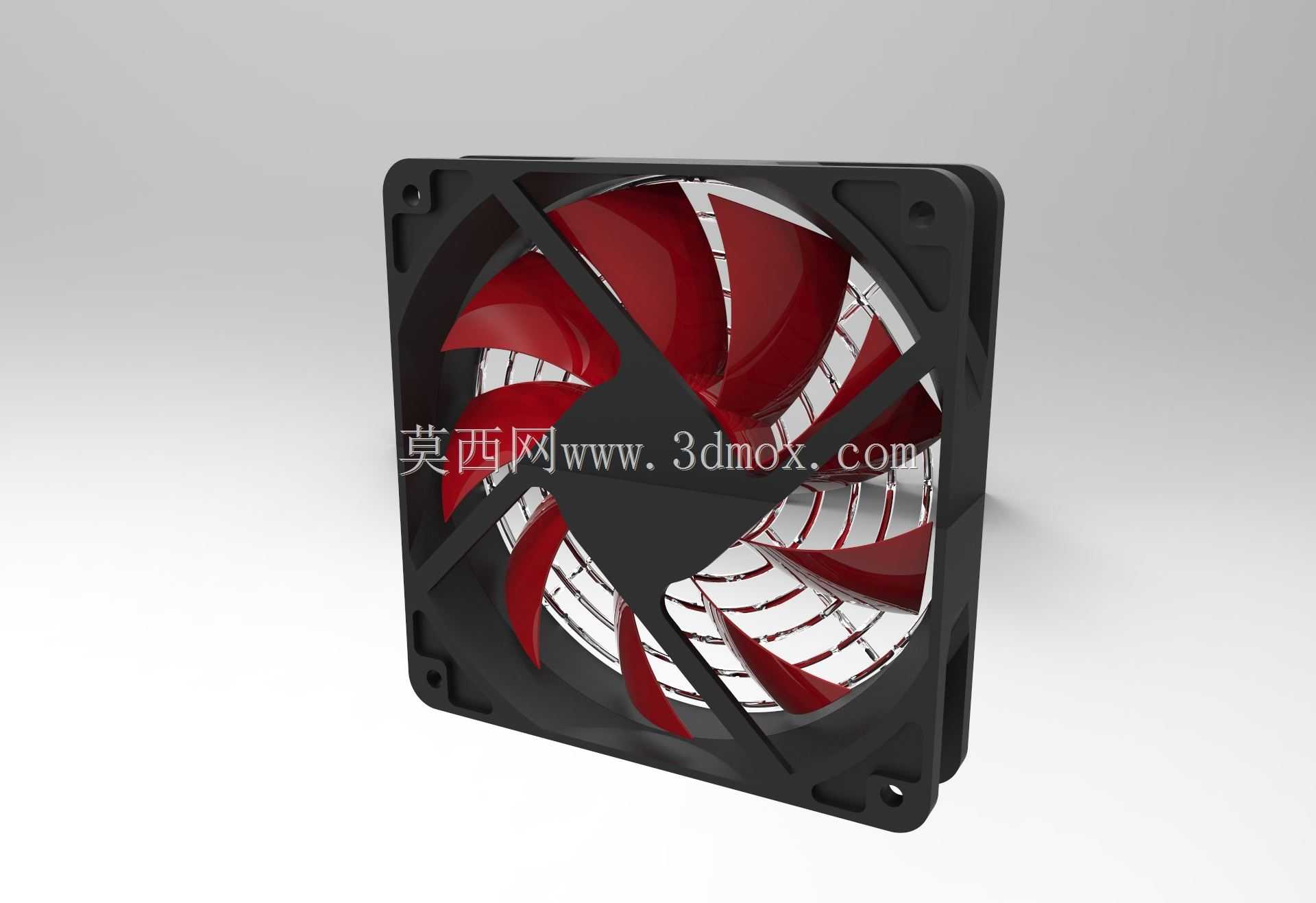

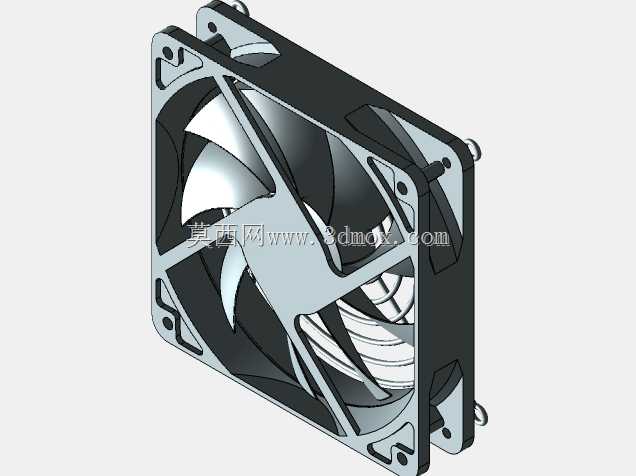

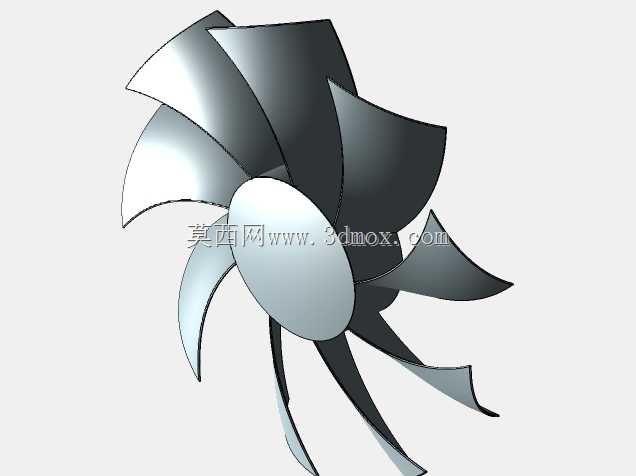

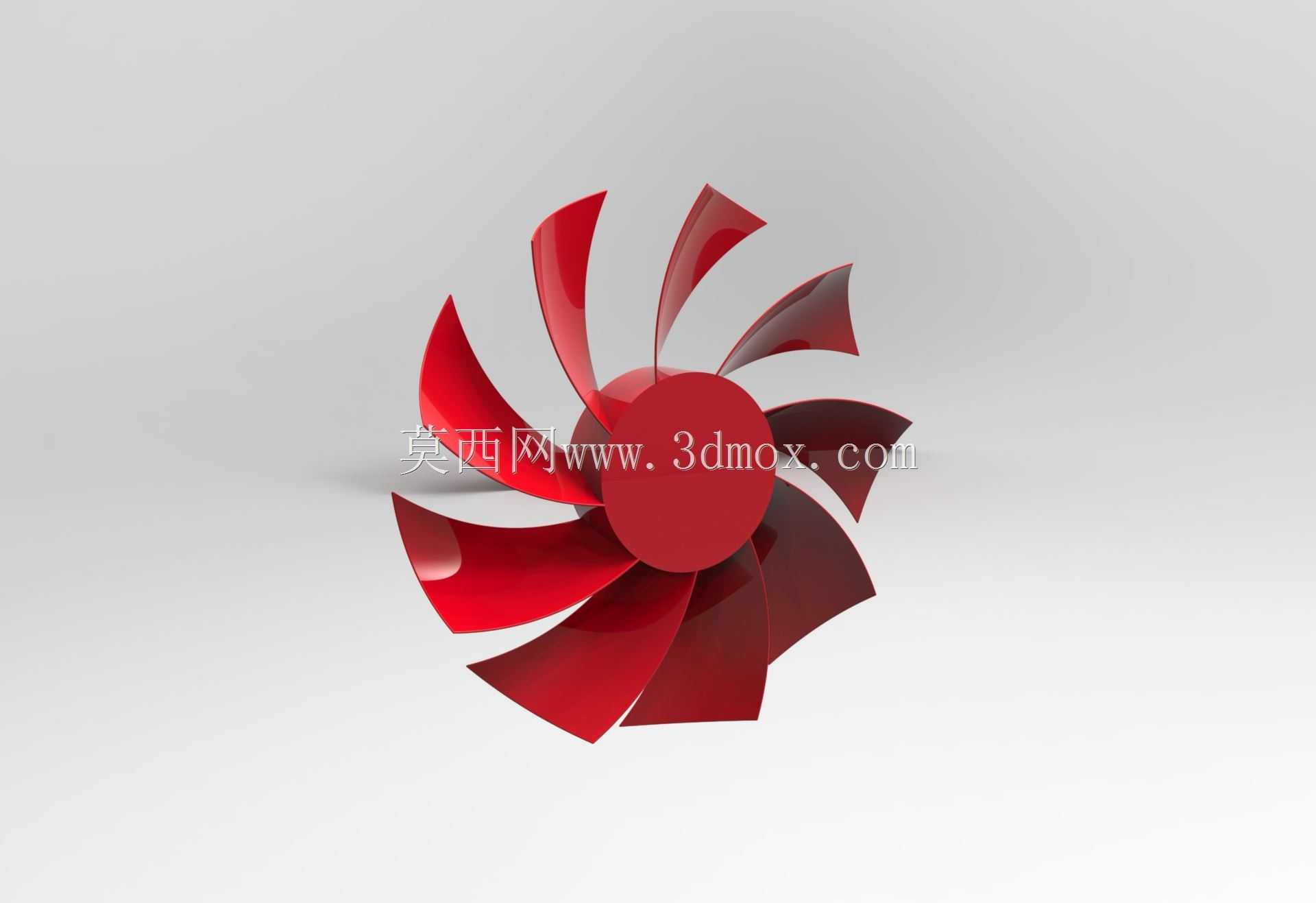

扇叶部分采用七叶大倾角曲面设计，建模时做了动平衡配重校准，每片扇叶的曲面弧度都经过气流导向优化，转动时能在较低转速下输出足够的静压，保证气流能穿透密集的散热鳍片缝隙，不会因为鳍片风阻过大出现气流短路的问题。扇框和扇叶的材质选用耐温ABS工程塑料，能适应机箱内部长期40-60℃的工作环境，不会因为长期高温出现材质变形、扇叶动平衡失效的问题。中心的轮毂位置预留了标准直流无刷电机的安装腔，电机走线从扇框侧边的隐藏线槽引出，避免线材突出扇框平面影响安装贴合度。

做这类结构建模时，需要重点把控安装孔的位置度公差，保证四个安装孔的同轴度误差控制在0.1mm以内，避免安装时出现螺丝孔对位不准强行锁附导致扇框变形的问题；同时扇叶和扇框内壁的间隙要控制在0.5-1mm之间，间隙过大会出现漏风降低风压，间隙过小则容易因为扇叶转动的径向跳动出现擦框异响。另外防护网的固定卡扣要做在扇框四个角的安装位附近，不需要额外增加固定结构，就能通过安装螺丝的锁附力把防护网压紧在扇框端面，减少装配工序的零件数量。
